壁挂炉说明书威能壁挂炉说明书.docx

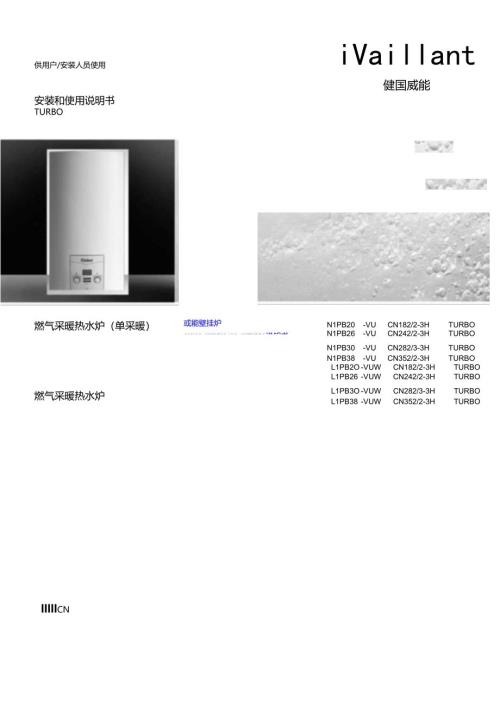

供用户/安装人员使用安装和使用说明书TURBO燃气采暖热水炉（单采暖）或能壁挂炉J0B26-VUWCN2422-3HTURB0说明书N1PB20-VUCN182/2-3HTURBON1PB26-VUCN242/2-3HTURBON1PB30-VUCN282/3-3HTURBON1PB38-VUCN352/2-3HTURBOiVaillant健国威能燃气采暖热水炉L1PB2O-VUWCN182/2-3HTURBOL1PB26-VUWCN242/2-3HTURBOL1PB3O-VUWCN282/3-3HTURBOL1PB38-VUWCN352/2-3HTURBOIIIIICN设备特性感谢您选择使用威能集团的燃气采暖热水炉产品。本手册向您提供的信息，将使您在使用燃气采暖热水炉时获得最佳效果。设备简介TURBO系列燃气采暖热水炉为威能新款壁挂式家用燃气锅炉，结构紧凑，外观大方。VUW系列为全自动壁挂式家用燃气采暖/生活热水两用锅炉，可安装在密闭的室内。生活热水由燃气采暖热水炉内的次级板式换热器提供，生活热水功能与采暖功能自动切换，生活热水功能优先。VU系列是全自动壁挂式家用燃气采暖系统锅炉，当需要供应生活热水时候，必须配套相应的储水/换热设备，如带盘管热交换器的储水罐，可安装在密闭的室内。TURBO系列燃气采暖热水炉专为独立的封闭式采暖系统所设计，内置经过全面检测的循环泵，膨胀水箱和换向阀，以及旁通和补水环路等系统部件。本系列燃气采暖热水炉有输出功率18kW24kW28kW35kW四种规格，可非常方便地安装在室内任何一面承重墙体上，与一个垂直或水平的进排气平衡（强排）烟道连接。本系列的燃气采暖热水炉仅适用于天然气（12T）,禁止使用其他气体。内置的补水环路能够方便的实现采暖系统的补水。燃气采暖热水炉带有相应的分析诊断系统，并通过控制面板的指示灯显示当前的运行状况。在故障发生时，相应的运行状态指示灯会闪烁，能够提供信息以帮助调试设备和排除故障。电路控制盒后面贴有燃气采暖热水炉的主要技术数据。燃气采暖热水炉内置有生活热水交换器，有相应的温度控制系统能够限制热水出水的最高温度。通常情况下不需要配置生活用水的软水设备。但是，对于水质硬度很高的地区，就要加装软水设备以防止在生活用水交换器处结垢。如果您在阅读了本手册中的使用说明之后，对燃气采暖热水炉的操作还有任何疑问，请与威能燃气采暖热水炉的供应商或者售后服务部联系。本说明书适用的设备产品型号订货号LIPB20-VUWCN132/2-3HTURB00010009273N1PB20-VUCN182/2-3HTURB00010010071L1PB26-VUWC7242/2-3HTURB00010009274N1PB26-VUZN242/2-3HTURB00010010072L1PB30-VUWCN282/3-3HTURB00010013328N1PB30-VUCN282/3-3HTURB00010013329L1PB38-VUVCN352/2-3HTURB00010009276N1PB38-VUCN352/2-3HTURB00010010171图TURBOVUW型主要零部件图示及名称图例Is排烟口2、空气入口3、风机4、风压开关5、主热交换器6、火焰检测电极7、燃烧器8s回水NTC9、三通换向阀IOs供水NTCIL泄水阀12、燃气阀13、循环水泵14、板式热交换器15、自动排气阀16、火焰检测电极17、膨胀水箱18、膨胀水箱补气设备特性1文档说明图例Is排烟口2s空气入口3、风机4、风压开关5、主热交换器6、火焰检测电极7、燃烧器8s回水NTC9、三通换向阀10、供水NTCIL泄水阀12、燃气阀13、循环水泵14、自动排气阀15、火焰检测电极16、膨胀水箱17、膨胀水箱补气图TURBOVU型主要零部件图示及名称提示！注意事项或信息。需采取的措施或步骤1 文档说明下列提示是全部文档的指南，与本操作说明密切相关，请仔细阅读。同时请注意有关其它资料或说明。对于由于未遵守本说明书及相关规定而产生的设备损坏或财产损失，我们概不承担任何责任。1.1 其它适用资料-烟道安装说明书-其它有关配件（如温控器）的操作和使用说明1.2 保管用户负责保管本操作使用和安装说明，以及其它适用资料。这些资料必须与燃气采暖热水炉一起妥善保管。1.3 符号说明在燃气采暖热水炉运行时请遵守本说明书中的安全说明!A危险！对人身和生命有直接危险！危险！触电卮险！危险！燃烧或烫伤危险！y三S!对设备和环境可能有危险的情况!2 安全2.1 紧急措施吞危险！燃气泄漏！将导致中毒或爆炸危险！燃气泄漏当发现燃气泄漏时请按如下方法处理： 请勿开灯或关灯。 不要将燃气管用作电器设备接地。 请勿操作其它电器开关。 请不要在危险区域使用电话。 请勿使用明火（如打火机、火柴）。 严禁吸烟。 立即关闭燃气阀门。 打开窗户通风。 警告有关人员。 离开房屋。 通知燃气公司或有关单位。水路泄漏如果在燃气采暖热水炉和用水点之间的管路有泄漏，请停止使用燃气采暖热水炉，关闭冷水阀门，通知有关单位进行维修。在燃气采暖热水炉周围做修改作业时，下列部件不能做任何改动： 燃气采暖热水炉 燃气供应管路、供水管路或供电线路 进气/排烟系统 采暖系统的安全阀 在设备周围的、会影响燃气采暖热水炉运行安全的任何结构。在您的设备安装调试完毕后，请不要自行挪动设备或改变设备的用途。燃气采暖热水炉的调试维修和保养只能由威能集团授权的专业人员进行，零部件更换必须使用原厂配件。这是设备保修和维修的必要条件。远离易燃易爆物不要在燃气采暖热水炉附近使用或贮藏任何易燃易爆物。（如汽油、纸或油漆等）匕尸提示！排烟管与易燃物质之间必须保持足够的安全距离，以防止易燃物质的温度升高到80OC以上。 注意！冰冻可能导致设备损坏！冰冻可能导致燃气采暖热水炉或整个散热系统损坏。请采取以下两个措施之一：-确保供热系统在室外温度在4度以下时仍可以有效运行，并且所有房间温度保持在5度以上。-完全排空设备和散热器中的水（长时间不采暖时）o详情请咨询威能公司。2.2误使用风险警示-设备安装不当会引起人、畜和物的危害；-设备安装应严格按说明书要求和相关规定执行；-只有威能公司售后工程师，或授权的代理商和技术人员才可以安装、维修、更换零部件或整机；-必须使用威能原厂零配件，以保证产品的安全性；- 必须使用威能原配烟道，不能随意改用其他烟道，严禁用单管烟道代替同轴烟道；- 设备的调试和维修（如燃气调压和控制器），必须由威能授权技术人员方可操作；- 禁止购买经销商改装的设备，为确保安全性，请安装原装产品；- 安装设备时必须在设备的燃气管道入口安装燃气截止阀；- 设备不应靠近电磁炉、微波炉等强电磁辐射电器安装；-严禁拆动设备上的任何密封件；-设备清洁时不应使用有腐蚀性的清洁剂；- 设备严禁安装在卧室、客厅、浴室内，安装房间不得有人居住；- 儿童和不会使用的人不应操作设备，儿童严禁玩弄设备；-用户自己不应动采暖安全阀和采暖水排泄阀，请由专业人员来操作；- 该设备不宜暗装；-维修和售后服务人员将在每次维修后记录设备信息和结果；-建筑物的地下室或半地下室不宜暗装该设备，当受条件限制需要安装时，应在该房间设置手动和自动两种方式的防爆机械通风装置，及防爆型燃气和一氧化碳泄露报警切断装置，并和通风装置连锁；-设备安装位置的配电系统应有接地线，并且设备连接的开23安装和保养说明关不应设置在有浴盆或淋浴设备的房间"吏用的插头和插座应通过相关认证；-该设备具有自动防冻保护功能，请遵守本说明书中的相关作用条件；如果长期停机，请排空采暖和热水管道内的水。3.3安装地点的要求请让安装人员将燃气采暖热水炉安装在一个温度为5。C以上的房间内。小注意！有损坏危险！2.3设备检查和保修服务每年都应当对燃气采暖热水炉进行维护。建议您与供应商或威能燃气采暖热水炉售后服务部签一份延期保修协议。在约定的保修期限之内，如果出现任何制造缺陷，设备供应商将负责进行保修。在关机状态下，温度过低可能导致燃气采暖热水炉有冰冻损坏。另外，在危险状态下，燃气采暖热水炉可能将自动关机。安装地点的选择应注意容易操作，并为操作和维护预留足够的空间。3安装和保养说明3.1 安装和维护说明为了您自身的安全请注意您的燃气采暖热水炉的安装只允许由威能公司认可的安装公司进行。同时威能公司售后服务及授权代理商负责燃气采暖热水炉的调试、首次运行，以及售后服务工作。为了持久、安全运行、请您注意以下几点：3.4 保养用一块湿布或少许肥皂液擦拭燃气采暖热水炉外表面。请勿使用任何有腐蚀性的清洁剂。3.5 循环使用和废弃处理TURBO燃气采暖热水炉和有关包装，都主要由可回收的请安排威能售后服务每年对燃气采暖热水炉进行一次检查和维护。燃气采暖热水炉适用于220V50Hz电源，适用范围187253V,并要求供电系统有可靠接地保护，对于零/地线带电的供电可能导致设备异常，请确保供电正常； 请定期检查燃气采暖热水炉采暖系统工作压力是否在0.1-0.15MPa之间。 必要时请给燃气采暖热水炉补水，直到符合要求。 在有冰冻危险时，请采取有效措施：原材料制成的。包装请安排安装公司处理有关包装材料。燃气采暖热水炉TURBO燃气采暖热水炉以及所有配件都不属于生活垃圾。请对废弃的燃气采暖热水炉及有关配件做适当处理。-确保供热系统在室外温度在4度以下时仍可以有效运行，并且所有房间温度保持在4度以上。-完全排空设备和散热器中的水（长时间不采暖时）。详情请咨询威能公司。3.2符合规定的使用TURBO燃气采暖热水炉是根据最新的技术水平和公认的安全规程制造的。尽管如此，如果使用不当或违规使用，仍有可能对人身或生命安全构成威胁。或者对燃气采暖热水炉或其他财产造成损坏。TURBo燃气采暖热水炉设计为民用独立供暖，并可以提供生活热水。其他用途被视为违规使用。对于由此产生的损坏，厂家或供货商概不承担任何责任。风险由使用者承担。符合规定的使用也包括遵守操作使用说明书、其他有关说明以及当地有关法律和规定的要求，并遵守检查和保养条件。4控制面板1 .液晶显示屏，显示当前供暖出水的温度，供暖系统的注水压力或其他信息。2 .生活热水温度旋钮，用于设置热水出水温度。3 .7按钮，用于调取信息。4 ."÷"按钮，用于滚动显示屏上的信息（专业技术人员在设置参数或排除故障时使用）和切换到显示当前供暖出水温度。5 .按钮，用于后退显示屏的显示信息（专业技术人员在调整设置和排除故障时使用）o6 .复位按钮，用于复位特定故障。7 .供暖温度旋钮，用于设置供暖
