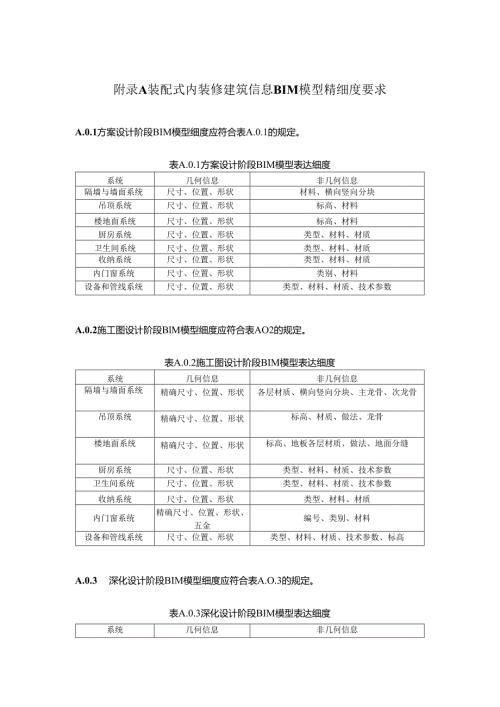

附录A装配式内装修建筑信息BIM模型精细度要求A.0.1方案设计阶段BIM模型细度应符合表A.0.1的规定。表A.0.1方案设计阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统尺寸、位置、形状材料、横向竖向分块吊顶系统尺寸、位置、形状标高、材料楼地面系统尺寸、位置、形状标高、材料厨房系统尺寸、位置、形状类型、材料、材质卫生间系统尺寸、位置、形状类型、材料、材质收纳系统尺寸、位置、形状类型、材料、材质内门窗系统尺寸、位置、形状类别、材料设备和管线系统尺寸、位置、形状类型、材料、材质、技术参数A.0.2施工图设计阶段BlM模型细度应符合表AO2的规定。表A.0.2施工图设计阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统精确尺寸、位置、形状各层材质、横向竖向分块、主龙骨、次龙骨吊顶系统精确尺寸、位置、形状标高、材质、做法、龙骨楼地面系统精确尺寸、位置、形状标高、地板各层材质、做法、地面分缝厨房系统尺寸、位置、形状类型、材料、材质、技术参数卫生间系统尺寸、位置、形状类型、材料、材质、技术参数收纳系统尺寸、位置、形状类型、材料、材质内门窗系统精确尺寸、位置、形状、五金编号、类别、材料设备和管线系统尺寸、位置、形状类型、材料、材质、技术参数、标高A.0.3深化设计阶段BIM模型细度应符合表A.O.3的规定。表A.0.3深化设计阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统精确尺寸、位置、形状各层材质、横向竖向分块、主龙骨、次龙骨、埋件基础、细部节点等吊顶系统精确尺寸、位置、形状标高、材质、做法、龙骨、细部节点楼地面系统精确尺寸、位置、形状标高、地板各层材质、做法、地面分缝、细部节点厨房系统尺寸、位置、形状类型、材料、材质、技术参数卫生间系统尺寸、位置、形状类型、材料、材质、技术参数收纳系统尺寸、位置、形状类型、材料、材质内门窗系统精确尺寸、位置、形状、五金编号、类别、材料设备和管线系统尺寸、位置、形状类型、材料、材质、技术参数、标高A.0.4生产阶段BIM模型细度应符合表A.0.4的规定。表A.0.4生产阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统精确尺寸、位置、形状1 .各层材质、横向竖向分块、主龙骨、次龙骨、埋件基础、细部节点等增加生产信息2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。吊顶系统精确尺寸、位置、形状L标高、材质、做法、龙骨、细部节点2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。楼地面系统精确尺寸、位置、形状1 .标高、地板各层材质、做法、地面分缝、细部节点2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。厨房系统尺寸、位置、形状L类型、材料、材质、技术参数2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5.生产责任主体信息。卫生间系统尺寸、位置、形状L类型、材料、材质、技术参数2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。收纳系统尺寸、位置、形状L类型、材料、材质2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。内门窗系统精确尺寸、位置、形状、五金1 .编号、类别、材料2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。设备和管线系统尺寸、位置、形状L类型、材料、材质、技术参数、标高2 .构件属性（构件编码、材料、图纸编号等）3 .构件生产质检信息4 .运输控制信息（二维码、芯片等物联网应用相关信息）5 .生产责任主体信息。A.0.5施工阶段BIM模型细度应符合表A.0.5的规定。表A.0.5施工阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统精确尺寸、位置、形状L各层材质、横向竖向分块、主龙骨、次龙骨等2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。吊顶系统精确尺寸、位置、形状L标高，材质、做法等2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。楼地面系统精确尺寸、位置、形状1 .标高，地板各层材质、做法、地面分缝等2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。厨房系统尺寸、位置、形状1 .类型、材料和材质2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。卫生间系统尺寸、位置、形状1 .类型、材料和材质2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。收纳系统尺寸、位置、形状L编号、类别、材质2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。内门窗系统精确尺寸、位置、形状、五金L编号、类别、材质2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。设备和管线系统尺寸、位置、形状1 .编号、类别、材质2 .技术参数3 .生产信息，包括编码、名称、规格型号、生产厂家、出厂编号4 .施工信息、安装信息等。A.0.6运维阶段BIM模型细度应符合表A.0.6的规定。表A.0.6运维阶段BIM模型表达细度系统几何信息非几何信息隔墙与墙面系统精确尺寸、位置、形状1 .各层材质、横向竖向分块、主龙骨、次龙骨等2 .运维信息，包括使用年限、材料生产厂家、价格、保修截止日期、维保单位等。吊顶系统精确尺寸、位置、形状L标高，材质、做法等2.运维信息，包括使用年限、材料生产厂家、价格、保修截止日期、维保单位等。楼地面系统精确尺寸、位置、形状L标高，地板各层材质、做法、地面分缝等2.运维信息，包括使用年限、材料生产厂家、价格、保修截止日期、维保单位等。厨房系统尺寸、位置、形状L类型、材料和材质2 .技术参数3 .运维信息,包括设备编码、名称、规格型号、使用年限、价格、制造厂家、安装日期、保修截止日期、维保单位等。卫生间系统尺寸、位置、形状L类型、材料和材质2 .技术参数3 .运维信息,包括设备编码、名称、规格型号、使用年限、价格、制造厂家、安装日期、保修截止日期、维保单位等。收纳系统尺寸、位置、形状L编号、类别、材质2.运维信息，包括家具编码、名称、规格型号、价格、使用年限、制造厂家、安装日期、保修截止日期、维保单位等。内门窗系统精确尺寸、位置、形状、五金L编号、类别、材质2.运维信息，包括使用年限、制造厂家、价格、保修截止日期、维保单位等。设备和管线系统尺寸、位置、形状L编号、类别、材质2 .技术参数3 .运维信息，包括家具编码、名称、规格型号、价格、使用年限、制造厂家、安装日期、保修截止日期、维保单位等。
