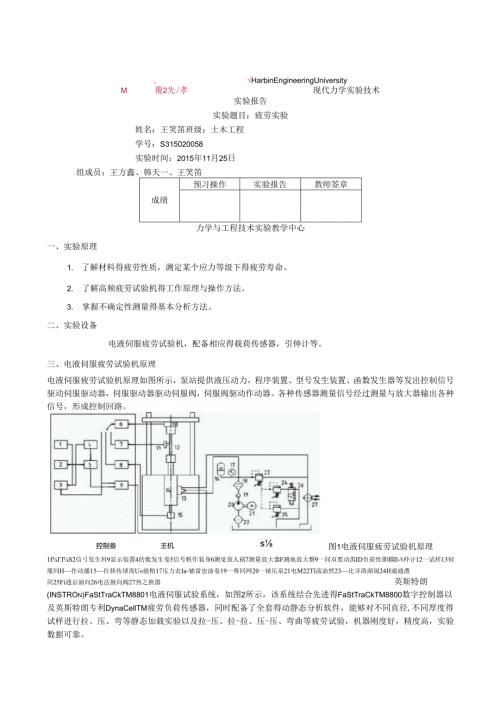

,HarbinEngineeringUniversityM覆2先/孝现代力学实验技术实验报告实验题目:疲劳实验姓名:王笑笛班级:土木工程学号:S315020058实验时间:2015年11月25日组成员:王方鑫、韩天一、王笑笛成绩预习操作实验报告教师签章力学与工程技术实验教学中心一、实验原理1. 了解材料得疲劳性质,测定某个应力等级下得疲劳寿命。2. 了解高频疲劳试验机得工作原理与操作方法。3. 掌握不确定性测量得基本分析方法。二、实验设备电液伺服疲劳试验机,配备相应得载荷传感器,引伸计等。三、电液伺服疲劳试验机原理电液伺服疲劳试验机原理如图所示,泵站提供液压动力,程序装置、型号发生装置、函数发生器等发出控制信号驱动伺服驱动器,伺服驱动器驱动伺服阀,伺服阀驱动作动器。各种传感器测量信号经过测量与放大器输出各种信号,形成控制回路。控制叁主机s图1电液伺服疲劳试验机原理1ffS2信弓发生科9显示装置4的数发生卷5信号帙作装身6测觉放人祸7测量放大器F测地放大罄9一同双要动禺ID负荷性期耦Il-%仲计12一试样13伺服同H作动播15位移传球需U«能粕17压力衣Ia-辅雷也油卷19一尊同网20一裱压泉21电M22Tl流油然23比寻渣湖闽24H通通澧同25Fi通京涌向26电法掖向阀27热之换器英斯特朗(INSTROn)FaStTraCkTM8801电液伺服试验系统,如图2所示,该系统结合先进得FaStTraCkTM8800数字控制器以及英斯特朗专利DynaCellTM疲劳负荷传感器,同时配备了全套得动静态分析软件,能够对不同直径,不同厚度得试样进行拉、压、弯等静态加载实验以及拉-压、拉-拉、压-压、弯曲等疲劳试验,机器刚度好,精度高,实验数据可靠。图2InstronFastTrack8801电液伺服试验系统四、实验概述材料疲劳寿命就是一个特殊得机械性质。疲劳寿命得一个主要因素就是应力水平。在不同得应力水平下材料具有不同得疲劳寿命。在测定了各级应力水平得疲劳寿命(包括疲劳极限)时,可以确定一条材料得疲劳寿命曲线,即S-N曲线(应力-寿命曲线)。各应力级别得寿命并不就是一个确定性得量值。它得对数就是按照概率正态分布得一个随机变量。因此,试验需要测定多个同应力级别得试件得寿命(n个寿命),对这n个寿命计算对数寿命得平均值与标准差。平均值:标准值:定义:变异系数为其中:X为寿命得对数,即;由概率分析理论与统计推断理论,可以确定当置信度达到95%时变异系数得要求,由此可以确定最少得试件个数n。五、实验步骤1.每两个人一组(一根试件),测量试件截面几何尺寸。2 .根据拟定得应力水平与应力比R,计算最大载荷与最小载荷,计算平均静载荷与动载荷。应力水平就是指交变应力中得最大应力。应力比R定义:平均静载荷:动载荷:3 .将试件夹卡到高频疲劳试验机上。注意试件对中。4 .启动疲劳试验机静载荷与动载荷。记录寿命。5 .五根试件计算平均值与标准差、以及变异系数。6 .三个应力水平或四个应力水平得对数疲劳寿命可画出一条疲劳寿命曲线。六、试验结论实验结论大致如下图
