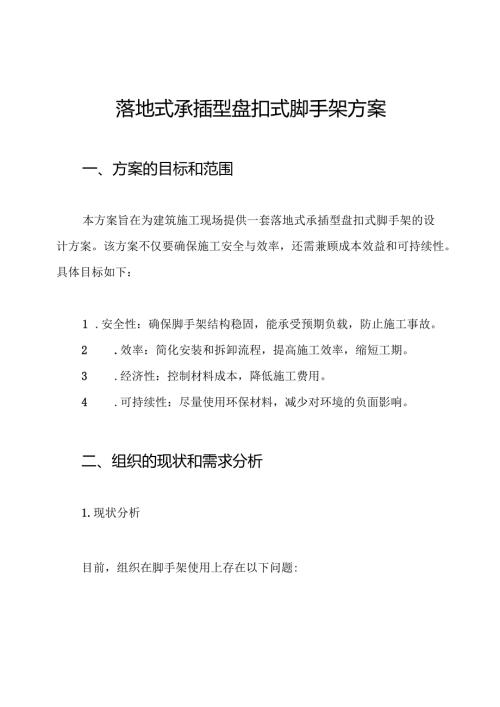

落地式承插型盘扣式脚手架方案.docx

落地式承插型盘扣式脚手架方案一、方案的目标和范围本方案旨在为建筑施工现场提供一套落地式承插型盘扣式脚手架的设计方案。该方案不仅要确保施工安全与效率，还需兼顾成本效益和可持续性。具体目标如下：1 .安全性：确保脚手架结构稳固，能承受预期负载，防止施工事故。2 .效率：简化安装和拆卸流程，提高施工效率，缩短工期。3 .经济性：控制材料成本，降低施工费用。4 .可持续性：尽量使用环保材料，减少对环境的负面影响。二、组织的现状和需求分析1.现状分析目前，组织在脚手架使用上存在以下问题: 安全隐患：由于脚手架设计不合理，曾发生过几起安全事故。 安装复杂：传统脚手架安装步骤繁琐，导致工期延误。 材料浪费：在施工过程中，脚手架材料损耗严重，增加了成本。 缺乏标准化：脚手架的使用缺乏统一标准，导致施工现场管理混乱。2.需求分析根据组织的实际情况，脚手架方案的需求主要体现在以下几个方面： 安全标准：脚手架需符合国家及行业安全标准。 灵活性：能够适应不同高度和形状的建筑物，方便施工。 容易维护：脚手架使用后需便于检查和维护。三、实施步骤和操作指南1 .设计参数1.1 脚手架材料-主材：高强度钢管，外径48mm,壁厚3.5mm。连接件：承插型盘扣，采用优质合金钢，能承受更大负载。1.2 脚手架规格-基本结构：立杆间距为l5m,横杆间距为1.2m,高度可根据施工需求调整，最大高度不超过30m。荷载能力：每平方米承载能力不小于2.5kN,整体结构稳定性需达到抗风力6级以上。2 .安装步骤1 .场地准备：选择平坦的地面进行脚手架搭建，确保基础稳固。2 .立杆安装：-立杆采用承插型盘扣进行连接，确保每根立杆垂直并平行。采用水准仪进行校正，确保整体结构水平。3 .横杆安装：在每层立杆之间安装横杆，确保横杆与立杆的连接牢固。每层安装完后，进行荷载测试，确保安全。4.防护措施：-在脚手架外侧安装防护网，防止施工材料掉落。设置安全警示标志，提醒工人注意安全。3.拆卸步骤1 .停用通知：提前通知施工队伍进行脚手架拆卸。2 .逐层拆除：从上到下，逐层拆除脚手架，确保无人员在脚手架上作业。3 .材料清理：将拆下的材料进行分类，清理施工现场。四、具体数据和成本效益分析1 .成本预算I项目I单位I数量I单价（元）I总价（元）II高强度钢管I吨I20I5000I100000|I承插型盘扣I套2000I15I30000|I防护网I平方米1500I105000|I人工成本I人工I200I200I40000I总计III1169000I2 .经济效益分析通过落地式承插型盘扣式脚手架的实施，预期将施工效率提高20%,工期缩短10%。节省的人工成本预计可达4万元，材料损耗减少5%,可节省8500元，整体经济效益显著。五、总结通过本方案的设计与实施，将有效提升建筑施工的安全性、效率与经济性。同时，通过规范化的管理与操作流程，确保脚手架的使用安全和可持续发展。这一方案不仅适用于当前项目，还具备普遍性，可为未来类似项目提供参考。本方案由方案设计师团队制定，实施过程中如有任何问题，请及时与我们联系。
