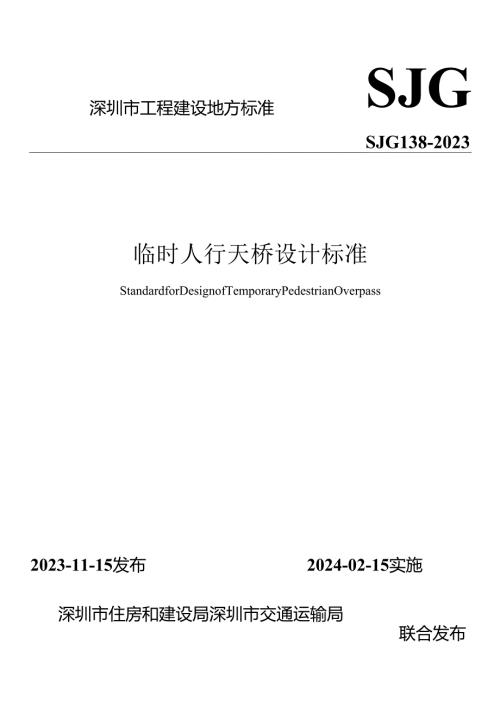

深圳市工程建设地方标准SJGSJG138-2023临时人行天桥设计标准StandardforDesignofTemporaryPedestrianOverpass2023-11-15发布2024-02-15实施深圳市住房和建设局深圳市交通运输局联合发布深圳市工程建设地方标准临时人行天桥设计标准StandardforDesignofTemporaryPedestrianOverpassSJG138-20232023深圳根据深圳市住房和建设局关于发布2019年深圳市工程建设标准制订修订计划项目的通知（深建设201940号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，编制了本标准。本标准主要技术内容是：1.总则；2.术语；3.基本规定；4.建筑设计；5.结构设计；6.附属设计。本标准由深圳市住房和建设局、深圳市交通运输局联合批准发布，由深圳市交通运输局业务归口并组织北京市市政工程设计研究总院有限公司负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送北京市市政工程设计研究总院有限公司（地址：深圳市福田保税区市花路5号56楼，邮编：518045）,以供今后修订时参考。本标准主编单位：北京市市政工程设计研究总院有限公司本标准主要起草人员：梁汇伟黄枫文U飞潘可明罗国夫熊建辉黄兢祥严洲芳肖杰熊彦刘海卫弓棣程磊杨岸杰赵淑敏董亮本标准主要审查人员：黄振宇何晓晖张斌张建同刘华林何艳芳郭帅本标准主要指导人员：贾丽巍王学坤马凌宇陈福斌梁晶辉陈天予周隽涵1总则12 术语23 基本规定34建筑设计44. 1一般规定45. 2平面布置46. 3立面布置57. 4外部装饰58. 5附属设施54.6其他要求65结构设计79. 1一般规定79.2 主体结构79.3 桥墩与地基基础79.4 其他要求86附属设计96.1 电气照明96.2 排水96.3 防水9本标准用词说明10引用标准名录11附：条文说明12Contents1 GeneralProvisions12 Terms23 BasicRequirements34 ConstructionDesign44.1GeneralRequirements44.2PlaneLayout44.3FaqadeLayout54.4AppearanceOrnament54.5AffiliatedFacilities54.6OtherRequirements65StructuralDesign75.1GeneralRequirements75.2MainStructure75.3PierandFoundation75.4OtherRequirements86AffiliatedDesign96.1ElectricandIllumination96.2Drainage96.3Waterproof9ExplanationofWordinginThisStandard10ListofQuotedStandards11Addition:ExplanationofProvisions12.o.为统一深圳市临时人行天桥设计标准，提高精细化和人性化设计水平，贯彻以人为本和可持续发展理念，特制定本标准。1.0.2本标准适用于深圳市域范围内交通基础设施（包含公路工程、市政工程、城市轨道工程）施工建设过程中，新建、改建、扩建的临时人行天桥工程设计。1.0.3临时人行天桥设计应遵循安全、经济、绿色、适用、美观的原则。1. 0.4临时人行天桥设计除应符合本标准外，尚应符合国家和行业现行有关标准的规定。2. 0.1临时人彳亍天桥temporarypedestrianoverpass为避免车流与人流、非机动车平面交叉，保障行人安全通行和提高人行通行效率，在使用一定年限后需拆卸及拆除的供行人通行的专用桥梁，简称临时天桥。3. 0.2桥梁景观bridgelandscape桥梁自身或与其所在环境共同形成的景象。2. 0.3装配式建筑prefabricatedbuilding由预制部品部件在工地装配而成的建筑。2.0.4部件component在工厂或现场预先生产制作完成，构成建筑结构系统的结构构件及其他构件的统称。2.0.5部品part由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。2.0.6拆卸disassemble将装配式建筑可重复利用的构、配件拆解并卸下的过程。2. 0.7拆除dismantle对装配式建筑无法重复利用的构、配件进行肢解、破碎、拆毁的过程。2. 0.8城市景观分区UrbanIandSCaPeZoning按照地段在城市景观系统中的特征以及自然条件，将全市用地划分为四类城市景观分区，即一类城市景观区、二类城市景观区、三类城市景观区、四类城市景观区（生态景观区），用以指导城市的有序建设。3基本规定3. 0.1临时天桥总体布局应综合考虑行人过街需求、人流方向、车流特征、道路交叉口、其他过街设施间距、交通组织形式等因素进行设计。3. 0.2临时天桥应考虑人行过街的便利性；临时天桥使用时间超过2年宜设置遮雨、遮阳棚，当综合考虑人行需求及环境条件后可适当缩短使用时间的限制，但不宜小于1年。3. 0.3临时天桥应与现有道路人行系统进行有机衔接，并应与周围环境相协调，减少对道路及其附属设施的设置和功能产生不利影响。3. 0.4临时天桥除应满足基本的交通功能以外，应考虑建筑景观以及城市设计的要求。3.0.5临时天桥设计应为快速化施工创造条件，宜采用装配式构件。3. 0.6临时天桥及其遮阳、遮雨棚应进行抗风、防撞、防雷等设计。3.0.7临时天桥的设计应考虑维护、管养和回收的安全性和便捷性，按照可到达、可检查、可维护、可更换和可回收的原则进行设计。4建筑设计4.1 一般规定1 .1.1临时天桥总平面布置应符合交通疏解要求，并应结合周边环境特征、交通状况、人流集散方向等因素进行设计。4 .1.2临时天桥建筑设计应符合下列要求：1建筑设计应满足桥梁所处城市景观分区中城市设计的要求，与环境景观相协调；2 建筑结构的空间比例应适当，造型宜轻巧、美观；3 桥跨布置应根据道路断面布置、市政管线布置、行车视线、结构设计和施工条件等因素综合考虑。4.2平面布置4.2.1桥面净宽应符合表4.2.1的规定。表4.2.1桥面最小净宽（m）项目桥面净宽梯道宽度端部设置双侧梯道3242.5端部设置单侧梯道33注：对于人流密集区，如全市性车站、码头、大型购物商场、影院、学校、体育馆、公园及展览馆等区域，桥面净宽不应小于4.0m；对于一般路段，桥面净宽不应小于3.0m端部设置单侧梯道时，梯道与桥面应同宽。4.2.2梯道应符合下列规定：1梯道坡度不应大于122梯道踏步步宽不宜小于0.3m,步高不宜大于0.15m,螺旋梯内侧步宽可适当减小；3梯道踏步的高宽与宽度应满足式（4.2.2）的计算关系：2R+T=0.6（4.2.2）式中：R踏步高度（m）；T踏步宽度（m）。4兼顾手推自行车、童车及行礼箱推（拉）通行的梯道，应采用梯道带坡道的布置方式，坡道宜设置在梯道中央，坡度不应大于1:4,宽度不宜小于0.5m。4.2.3梯道宜设休息平台，平台深度不应小于1.5m,改向平台深度应等于桥梯宽度。两平台间梯段踏步不应大于18级。4.2.4临时天桥梯道须占用人行道布置时，应保证现状盲道的通畅，人行道剩余宽度不宜小于2mO4.2.5临时天桥梯道不应设置在道路交叉口视距三角形范围内。4.3立面布置4.3.1临时天桥的桥下净高应符合下列规定：1当跨高速公路、城市快速路和城市主干路及其辅道时，净高不应小于5.0m；2当跨城市次干路和支路时，净高不应小于4.5m；3当跨人行道时，最小净高不应小于2.5m；4桥下净高设置应考虑施工误差、结构变形和桥下道路维修等因素的影响，宜增加适当的富余量；5当净高受限时，应根据通行车辆类型进行限高设施设计。4.3.2临时天桥桥面净高不应小于2.5mo4.4外部装饰4.4.1临时天桥应根据所处不同城市景观分区确定装饰标准，并应符合下列规定：1位于一类城市景观区或人流密集区的，应对主体结构、附属结构进行适当的建筑设计；2位于其他城市景观区或一般路段的，宜对结构外观采取统一涂装等简单美化处理。4.4.2外部装饰应与周围建筑景观相协调，外部装饰应保证其设计的安全性、耐候性及耐久性，与主体结构连接应牢固，除特殊需要外不宜过多装饰。4.4.3混凝土桥梁主要承重结构不得采用铝塑板等外包装饰材料进行装饰，结构可根据景观需求进行喷漆涂装。4.4.4遮阳、遮雨棚造型应以功能性为主，并应与环境协调。4.4.5临时天桥涂装颜色可根据景观需求设定颜色，宜采用灰、白颜色为主。4.5附属设施4.5.1栏杆应符合下列规定：1栏杆高度不应小于1.2m,栏杆底部有可踏面时，应以可踏面顶面为基准进行计算，应采用不易攀爬的形式；2栏杆构件间的最大净间距不得大于0.14m,且不宜采用横线条栏杆；3在儿童通行较多处，可在0.80m高度处另设扶手；4栏杆可选用不锈钢、铝合金、碳素钢材等材质；5栏杆纵向扶手在伸缩缝处必须设置可伸缩构件或采用柔性连接方式。4.5.2桥面铺装应符合下列规定：1天桥桥面或梯面应设置平整、粗糙、耐磨的防滑措施；2桥面人行区域可采用广场砖、洗米石、压纹钢花板、户外地板漆等材料进行铺装。桥面铺装应防滑易养护，防滑系数BPN不应小于50。4.5.3遮阳、遮雨棚应符合下列规定：1遮阳、遮雨棚造型可采用桥体一体式、直立式、拱式等设置形式；2遮阳、遮雨棚材料可采用耐力板、彩钢屋面板等轻型材料。4.5.4跨越高速公路、快速路机动车道、轨道交通线范围时，临时天桥两侧应设防抛网。4.5.5临时天桥梯道下的三角区净空高度小于2.0m时，应安装防护设施，防护设施可采用简易栏杆围挡。4.5.6临时天桥应设置桥下限高的交通标志。4.6其他要求4.6.1临时天桥宜在梯道口或分岔处设置必要的引导标识系统。4.6.2周边慢行系统无法满足无障碍通行需求时，临时天桥应设置无障碍通行设施，形式可采用缓坡梯道，其设计应符合现行国家标准无障碍设计规范GB50763的有关规定。4.6.3临时天桥设置无障碍坡道坡度有特殊困难时不应大于1:10,不宜大于1:12。4.6.4临时天桥的设计应包括使用完毕后的拆卸、拆除及场地恢复等内容，其设计应符合现行行业标准施工现场临时建筑物技术规范JGJ/T188的有关规定。4.6.5毗邻居住建筑和教育建筑等特殊要求的临时人行天桥，应采取措施避免或降低光污染、对视和噪音等不利影响，并应设置必要的隐私防护措施。5结构设计5.1 一般规定5.1.1 临时天桥的结构应遵守模数
