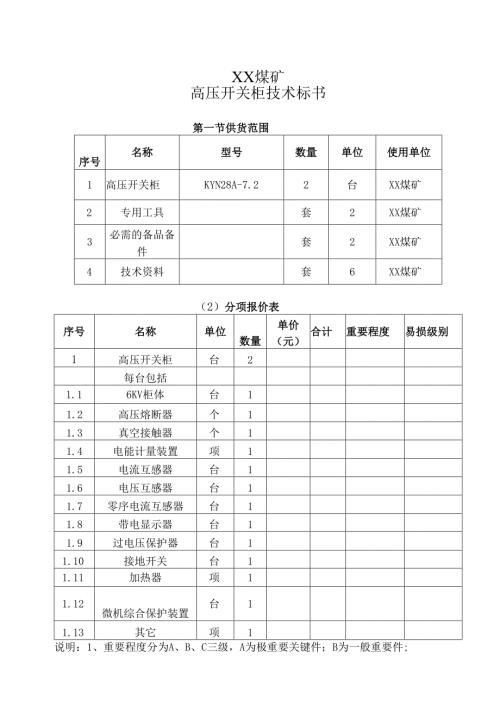

XX煤矿高压开关柜技术标书第一节供货范围序号名称型号数量单位使用单位1高压开关柜KYN28A-7.22台XX煤矿2专用工具套2XX煤矿3必需的备品备件套2XX煤矿4技术资料套6XX煤矿（2）分项报价表序号名称单位数量单价（元）合计重要程度易损级别1高压开关柜台2每台包括1.16KV柜体台11.2高压熔断器个11.3真空接触器个11.4电能计量装置项11.5电流互感器台11.6电压互感器台11.7零序电流互感器台11.8带电显示器台11.9过电压保护器台11.10接地开关台11.11加热器项11.12微机综合保护装置台11.13其它项1说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件;C为普通件。2、易损等级分为1,2,3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件。3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致。第二节技术部分一、工作环境1、安装地点：室内2、海拔高度：1500m3、环境气温：-20°C+404、湿度：日平均相对湿度不大于95%月平均相对湿度不超过90%5、地震烈度：8级（中国12级度标准）6、污秽等级：11级；周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染二、技术要求1、高压配电柜技术要求* 11、额定电压（最高工作电压）：7.2kV* 1.2、额定电流：400A* 1.3、额定频率：50Hz* 1.4、控制回路电源:DC220V* 1.5、辅助回路电源:AC220V* 1.6、额定工频InIin耐受电压（相对地）：42KV*1.7、额定雷电冲击耐受电压峰值（1.250s）（相对地）:75KV* 1.8、分、合闸线圈和辅助回路的额定电压* 1.9、中性点接地方式：不接地* 1.10、开关柜结构要求* 1.10.1、开关柜的防护等级为：IP4X* 1.10.2、柜体采用敷铝锌板，柜面为冷轧钢板，厚度三2mm* 1.10.3、开关柜有可靠的机械或电气防误操作的功能，即具有“五防”功能，在开关柜前明显处有操作程序牌，并设有解锁装置。* 1.10.4、小母线采用多股硬铜线，外包绝缘层，绝缘等级不小于1千伏。* 1.10.5、设有观察窗和开关柜内应设照明，照明灯的开关在柜门外，灯泡电压为AC220V,一相二线，及柜内直流事故照明回路。开关柜内设防凝露加热器和升温加热器、事故照明。观察窗位置应使观察者便于观察必须监视的组件及关键部位的任意工作位置。观察窗须达到外壳所规定的防护等级1.10.6、高压开关柜母线规格：主母排TMY-3×(125×10),分支母排TMY-3X(63X10)* 1.10.7、开关柜应设置铭牌，铭牌的位置应易于运行操作人员观察* 1.10.8、开关柜应有眉头,准确反映该柜的用途及位置编号1.10.9、电缆室应提供足够的空间。* 1.10.10,柜体颜色：与现有开关柜颜色一致。IK仪表及微机保护装置安装于柜面上。* 1.10.12、开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。* 1.10.13,柜体顶部设有吊环，易于吊装。产品出厂时柜体的底部配有木质托盘，易于叉车铲入底部运输。其中开关柜尺寸为:650(宽)*1500(深)*2300(高)。* 1.12、高压真空接触器：VCF-7.2(400A)* 1.13、高压熔断器：XR三l-7.2* 1.14、电能计量装置：WQ:2.0WP:1.0* 1.15、电流互感器：LZZBJ9-10(200/5A0.5S/10P10)* 1.16、电压互感器：REL-7.2* 1.17、零序电流互感器：LH-80* 1.18、带电显示器：DXN-T* 1.19、过电压保护器：BSTG-A-10/600* 1.20、接地开关：JN15* 1.21、加热器：DJR-150WAC220V* 1.22、微机综合保护装置：要求微机综合保护装置以计算机监控系统为核心实现对全部设备进行监视，具有自检、测量、控制、记录和报警功能，并与保护装置和远方控制系统中心及设备通讯达到信息共享。具有电流速断保护、过负荷保护、单相接地保护、低电压保护、漏电闭锁保护。对于通信方面要求，微机综合保护装置必须具备标准的Modbus通讯协议，能与现有PLC控制系统连接，并能够上传电流、电压、有功电度、无功电度等数据。* 1.23、高压开关柜采用KYN28A-12型移开式金属封闭开关柜,PT柜内设有(RS485通讯接口)小电流选线装置一套，各馈出回路零序互感器由小电流选线厂家配套提供。* 1.24、开关柜预留FLEXI/O模块安装位置，FLEXI/O由甲方提供。* 1.25、开关柜上设有远方和就地转换开关,同时在开关柜上可实现就地操作。* 1.26、开关柜柜顶共设控制小母线15根,以实际二次图纸为准。* 1.27、故障跳闸时应有电笛、电铃等报警功能。2其它* 2.1、中标厂家负责卸货到现场。在安装和调试过程中，厂家应派人到现场指导安装和配合施工。* 2.2、质保期1年。* 2.3、使用寿命不小于15年。3、特殊技术要求* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2、对未说明的技术要求必须符合国家相关规定。* 3.3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致* 3.4、根据XX设计院图纸S12011.1-236-电Ol（订）定制,本技术标书与图纸有冲突的以图纸为准。
