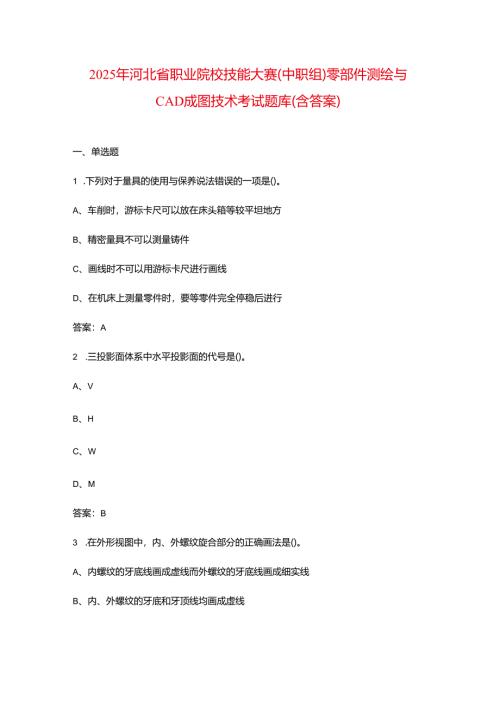

2025年河北省职业院校技能大赛（中职组）零部件测绘与CAD成图技术考试题库（含答案）.docx

2025年河北省职业院校技能大赛(中职组)零部件测绘与CAD成图技术考试题库(含答案)一、单选题1 .下列对于量具的使用与保养说法错误的一项是()。A、车削时，游标卡尺可以放在床头箱等较平坦地方B、精密量具不可以测量铸件C、画线时不可以用游标卡尺进行画线D、在机床上测量零件时，要等零件完全停稳后进行答案：A2 .三投影面体系中水平投影面的代号是()。A、VB、HC、WD、M答案：B3 .在外形视图中，内、外螺纹旋合部分的正确画法是()。A、内螺纹的牙底线画成虚线而外螺纹的牙底线画成细实线B、内、外螺纹的牙底和牙顶线均画成虚线C、内螺纹的牙顶线画成虚线而外螺纹的牙顶线画成细实线D、内、外螺纹的牙顶和牙底线均画成细实线答案：B4 .表面粗糙度实质是O。A、宏观几何形状B、微观几何形状C、宏观相对位置D、微观相互位置答案:B5 .职业道德是()的重要组成部分，是社会道德原则和规范在职业活动中的具体化。A、企业文化B、社会道德C道德观念D、精神文明答案：B6 .下列测量方法中，属于综合测量的是()。A、用内径量表测量内径B、用外径千分尺测量轴径G用螺纹通止规测量螺纹D、用打表法测量直线度误差答案:C7 .内径量表测量孔径属于()，测量前应根据被测孔径的大小进行调整。A、绝对测量B、相对测量C、综合测量D、直接测量答案：B8 .在满足零件表面功能的前提下，表面粗糙度允许值尽可能()oA、易加工B、小一些C大一些D、光滑答案：C9 .下列计量器具中，不属于通用量具的是()。A、钢直尺B、量块C、游标卡尺D、千分尺答案：B10 .当两回转体具有公共轴线时，相贯线为()。A、椭圆B、直线C、圆D、积聚性平面11 .四心圆法画椭圆，四个圆心分别在OoA、共甄直径上B、菱形的切线上C、长短轴上D、圆心上答案:C12 .选择正确的左视图0。13 .球截交线投影可能是圆、椭圆或0。A、直线B、三角形C、四边形D、多边形答案:A14 .侧平线倾斜于。投影面。A、V、HB、H、WC、V、WD、V答案：A15 .标注表面粗糙度时，当零件所有表面具有相同的特征时，其代号可在图样的右下角统一标注，且代号的大小应为图样上其他代号的。倍。D、上极限尺寸与下极限尺寸之差答案:C19 .装配图中，为表示部件的作用和安装方法，可将其他相邻零件的部分轮廓用()画出。A、点画线B、细双点画线C虚线D、细实线答案：B20 .()的投射中心位于无限远处。A、中心投影法B、平行投影法C、正投影法D、斜投影法答案：B21 .一般情况下，圆柱与圆锥轴线正交相贯，相贯线应向0方向弯曲。A、直径大的轴线B、直径小的轴线C、直径大的转向线D、直径小的转向线答案：A22 .标注组合体尺寸时的基本方法是()oA、形体分解法B、形体组合法C、空间想象法D、形体分析法和线面分析法答案:D23 .用一外径千分尺测量20mm的块规时，读数为中20.034mm,现用该尺测量一工件外径尺寸，读数为15.325mm,则该工件的实际尺寸应为（）。A、中20.291mmB、20.034mmC>中1529ImmD、15.325mm答案：C24 .上图中的平面M是0。A、一般位置平面B、正垂面C、铅垂面D、正平面B25 .螺钉连接中，在垂直于螺钉轴线的视图中，螺钉头部的一字槽要偏转。，并用简化单线画出。A、30°B、45°C、60oD、90o答案：B26 .当螺纹为左旋时，必须在“Tr公称直径X螺距”之后()，右旋则不需标注。A、加注“左旋”B、加注“左”C、加注“LH”D、加注“RH”C27,正等轴测图中，当平行于坐标面的椭圆的长轴等于圆的直径时，短轴等于0。A、0.5DB、0.82DC、1.22DD、0.58D答案：D28 .连接螺纹通常采用()。A、梯形螺纹B、普通螺纹答案：B29 .下列尺寸正确标注的图形是()oC、投影面垂直面D、圆锥体答案：C31 .在图样中标注锥度时，其锥度符号应配置在()上。A、基准线B、指引线C、轴线D、A、B均可答案：A32 .点的正面投影与()投影的连线垂直于Z轴。A、右面B、侧面G左面D、水平答案：B33 .螺纹的底径是指()。A、内螺纹大径B、外螺纹大径C、外螺纹中径D、内螺纹小径答案：A34 .正垂线平行于O投影面。A、V、HB、H、WC、V、WD、V答案:B35 .装配图的特殊表达法不包括O。A、拆卸画法B、假想画法C、简化画法D、对称画法答案：D36 .单个齿轮的表达一般采用两个视图，主视图画成剖视图（也可采用半剖）,左视图除了表达投影为圆的部分还应将。的位置和形状也表达出来。A、齿顶B、齿根C、分度圆D、键槽答案：D37.选择正确的左视图()。A、1B、C、D、答案：D38 .图样中公称尺寸数字用5号字时，其上、下极限偏差一般用的字号是()。A、1.8B、2.5C、3.5D、5答案：C39 .基本偏差代号为F、G的孔与基本偏差代号为h的轴可以构成()。A、间隙配合B、过渡配合C、过盈配合D、过渡配合或过盈配合答案:A40 .平行投影法中的投射线与投影面()时，称为正投影法。A、倾斜B、垂直C、平行D、相交答案：B41 .当孔的上极限偏差大于相配合的轴的下极限偏差时，此配合性质为()。A、间隙配合B、过渡配合C、过盈配合D、过渡配合或间隙配合答案:D42 .已知物体的主、俯视图，正确的左视图是()。答案A43 .目标(工具点)捕捉，就是用鼠标对()进行搜索和锁定，以便快速准确地使用它们。A、屏幕点B、栅格点C、特征点D、对称点答案：C44 .六个基本视图的投影关系是()视图长对正。A、主、俯、后、仰B、主、俯、后、右C、主、俯、右、仰D、主、俯、后、左答案：A45 .基本偏差代号为n、P的轴与基本偏差代号为H的孔可以构成OoA、间隙配合B、过渡配合C、过盈配合D、过渡配合或过盈配合答案D46 .在图样上标注尺寸时，尺寸线()。A、可以用其他图线代替B、不能用其他图线代替C、可以与其他图线重合D、可以画在其他图线的延长线上答案:B47 .物体由左向右投射，在侧投影面得到的视图，称为()。A、俯视图B、主视图C、左视图D、向视图答案：C48 .用于测量零件的高度和精密划线的是O。A、钢直尺B、游标卡尺C、千分尺D、高度游标卡尺答案：D49 .一般情况下，设计规定的公差值T的大小关系是0oA、T尺寸T形状T位置表面粗糙度B、T尺寸T位置T形状表面粗糙度C、TTR寸T位置表面粗糙度D、位置形状T尺寸表面粗糙度T位置T答案B50 .俯视图反映了物体的()方位。A、上下前后B、上下左右C、前后左右D、上下前后左右答案:C51 .下述齿轮传动的特点中正确的是O。A、传递的功率和速度范围大B、使用寿命长，但传动效率低答案：A62.一般标准麻花钻的顶角为()。A、 120°B、 118°C、150°D、132°答案:B63 .基本偏差代号为e、f的轴与基本偏差代号为H的孔可以构成0。A、间隙配合B、过渡配合C过渡配合或过盈配合D、过盈配合答案:A64 .下列测量工具中，测量精度达到1丝(0.01三)的是()。A、10分度游标卡尺B、外径千分尺C、20分度游标卡尺D、50分度游标卡答案：B65 .在计算机绘图中，图层的状态包括，层名、线型、颜色、()以及是否为当前层等。A、可用或不可用c、(2XD(iWD、(32114s)答案:B69 .已知直齿圆柱齿轮模数m=2.5m三,齿数z=32,则齿轮分度圆的直径为()。A、60mmB、70mmC、80mmD、90mm答案：C70 .()主要用于测量大孔径，也可用来测量槽宽和机体两个内端面之间的距离等内尺寸。A、内径千分尺B、内径量表C塞规D、量块答案：A71 .画切割体的()，可先画其基本体的正等轴测图。A、三视图B、正等轴测图C、主视图D、装配图84 .以下几何公差项目中，不属于形状公差的是()。A、圆度公差B、平行度公差C、平面度公差D、直线度公差答案:B85 .齿顶圆用()绘制。A、粗实线B、细点画线C、虚线D、波浪线答案：A86 .测量已加工的外圆尺寸025±O.03,应选择的量具是()oA、游标卡尺B、千分尺C、百分表D、钢直尺答案：B87 .图样上5:1为。A、原值比例B、放大比例C、缩小比例98 .零件图上，对铸造圆角的尺寸标注可在()用“未注铸造圆角RxRx”方式标注。A、技术要求中B、尺寸界线上C、标题栏内D、明细栏中答案:A99 .若螺纹公称直径是40mm,检测螺纹外径时，应选用外径千分尺的量程是()。A、0-25mmB、0-50mmC、2550mmD、50-75mm答案:C100 .下列()适用于外径千分尺难以测量的沟槽类零件的测量。A、游标卡尺B、外径千分尺C、量规D、尖头千分尺答案:D101 .断面图中，当剖切平面通过非圆孔，会导致出现完全分离的两个剖面时，这些结构应按()绘制。A、断面图D、铅垂线答案：A203 .当截平面通过锥顶时，圆锥的截交线是()。A、三角形B、圆C、椭圆D、双曲线和直线答案:A204 .对圆锥配合表面的表面粗糙度及素线的直线度要求均高时，可用()检查其配合精度。A、正弦规B、万能角度尺C、涂色法D、其他方法答案:C205 .箱壳类零件一般采用通过主要支承孔轴线的剖视图表达其()形状，局部结构常用局部视图、局部剖视图、断面图表达。A、外部结构B、内部结构C、主要结构D、次要结构答案：BD、尺寸箭头答案：B210 .国家标准规定用()作为基本投影面。A、正四面体的四面体B、正五面体的五面体C、正六面体的六个面D、正三面体的三个面答案:C211 .明细栏一般配置在装配图中标题栏上方，其序号栏目的填写顺序是()。A、由上向下，顺次填写B、由下向上，顺次填写C、不必符合图形上的编排次序D、以上说法均不正确答案：B212 .零件的工序能力指数处于133WCpvl.67的范围内，则工序能力等级()。A、特级B、1级C、2级D、3级答案：B213 .采用比例画法时，螺栓直径为d,平垫圈外径为2.2d,内径为1.1d,厚度为()。A、0.05dB、0.15dC
