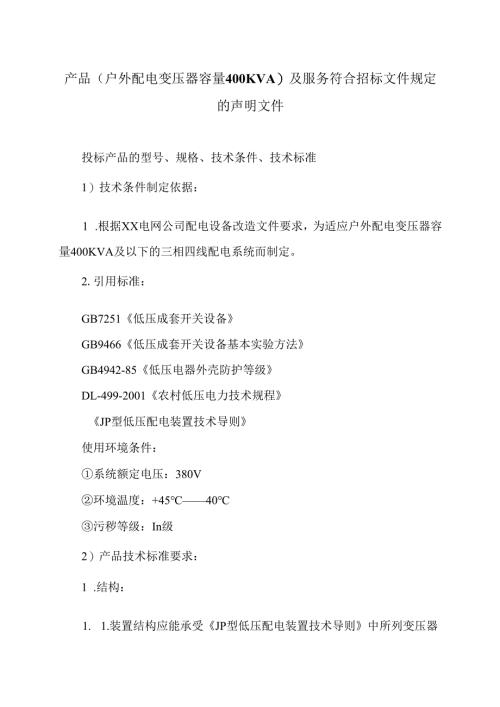

产品（户外配电变压器容量400KVA）及服务符合招标文件规定的声明文件（2024年）.docx

产品（户外配电变压器容量400KVA）及服务符合招标文件规定的声明文件投标产品的型号、规格、技术条件、技术标准1）技术条件制定依据：1 .根据XX电网公司配电设备改造文件要求，为适应户外配电变压器容量400KVA及以下的三相四线配电系统而制定。2.引用标准：GB7251低压成套开关设备GB9466低压成套开关设备基本实验方法GB4942-85低压电器外壳防护等级DL-499-2001农村低压电力技术规程JP型低压配电装置技术导则使用环境条件：系统额定电压：380V环境温度：+4540污秽等级：In级2）产品技术标准要求：1 .结构：1. 1.装置结构应能承受JP型低压配电装置技术导则中所列变压器短路电流所产生的热应力和电动应力的强度要求。2. 2.装置外壳防护等级为IP43,箱体两侧下部及箱盖折弯内侧要开通风散热孔,并用钢板网覆盖，钢板网孔不大于2义2毫米。1.3.装置外壳采用2.0毫米厚的不锈钢（或镀锌板）板制造,整个箱体内外附料均采用不锈钢材料。1.4.焊接应牢固,焊缝均匀、美观、无焊穿、裂缝、咬边、溅渣等现象,箱体应平整均匀,无明显变形和烧穿缺陷。1.5.装置进、出线孔应加装密封垫圈。JP柜采取封堵措施，防止鸟类飞入在内部搭窝造成事故。1.6.箱底采取搬运时防擦破措施。1. 7.根据用电管理的需要,装置具有总计量室、操作室及无功补偿室,分别设开启门,门应在不小于90°的角度内启闭灵活。2. 8.装置外壳需焊有接地螺钉,并有明显耐久的接地符号。1.9.装置须有紧固用的地脚安装孔。2.电器元件的选择和安装：2.1. JP柜内元器件使用3C认证产品部件。2.2. 进线开关选用断路器（如TlMl-630带电操），其额定电流可按变压器低压侧额定电流的1.3倍以上选择,开关型号为HR3-刀熔开关或HDIl-刀开关。2. 3.漏电保安器使用智能型产品，能区分人畜与物体漏电，防止造成不必要停电及损失,其额定电流按2.1.的原则选取,漏电动作电流为50、300、500mA可调,漏电脉冲电流为3050mA。JP柜内重合器重合时间应可调。2. 4.无功补偿按变压器容量的2030%补偿（我方应要求确定几级分级补偿投切装置），为自动补偿装置,并且具有自动控制、自动循环投切功能,及过压、欠压、断相及过负荷保护功能。2. 5.计量室内装有专用电流互感器（其变比与配电变压器额定电流匹配）和有功计量表计，门装防窃电专用锁，挂锁扣，加铅封，外挂锁加防盗防雨罩。2. 6.柜内设有防雷装置,避雷器选用硅橡胶氧化锌避雷器。3. 7.导线和布线：导线截面的选取及布线要求按JP型低压配电装置技术导则中的规定。JP柜内元器件布局合理，便于易损件的更换。3.8、 各种操作方法应步骤简明、确切地标于各门内侧，使运行人员便于掌握和操作。3、柜内设备配置JP柜内设备安装要齐全规范，布线合理，设备数量、型号参考以下标准，按变压器容量配置，如有变动，应与甲方协商：
