水泥中控员技能竞赛选拔考试题附答案.docx

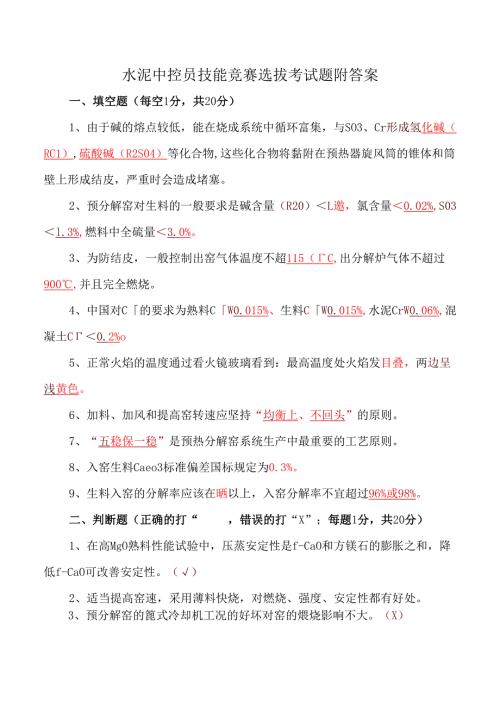

水泥中控员技能竞赛选拔考试题附答案一、填空题（每空1分，共20分）1、由于碱的熔点较低，能在烧成系统中循环富集，与SO3、Cr形成氢化碱（RC1）,硫酸碱（R2S04）等化合物,这些化合物将黏附在预热器旋风筒的锥体和筒壁上形成结皮，严重时会造成堵塞。2、预分解窑对生料的一般要求是碱含量（R20）L邀，氯含量0.02%,S03l.3%,燃料中全硫量3.0%。3、为防结皮，一般控制出窑气体温度不超115（C,出分解炉气体不超过900,并且完全燃烧。4、中国对C的要求为熟料CW0.015%、生料CW0.015%,水泥CrW0.06%,混凝土C0.2%o5、正常火焰的温度通过看火镜玻璃看到：最高温度处火焰发目叠，两边呈浅黄色。6、加料、加风和提高窑转速应坚持“均衡上、不回头”的原则。7、“五稳保一稳”是预热分解窑系统生产中最重要的工艺原则。8、入窑生料Caeo3标准偏差国标规定为0.3%。9、生料入窑的分解率应该在晒以上，入窑分解率不宜超过96%或98%。二、判断题（正确的打“，错误的打“X”；每题1分，共20分）1、在高MgO熟料性能试验中，压蒸安定性是f-CaO和方镁石的膨胀之和，降低f-CaO可改善安定性。（）2、适当提高窑速，采用薄料快烧，对燃烧、强度、安定性都有好处。3、预分解窑的篦式冷却机工况的好坏对窑的煨烧影响不大。（X）4、硅酸盐熟料中的MgO的固溶量与溶解于MgO量总计为2%左右，其余的MgO呈游离状态，若以方镁石的形式存在，将会影响水泥的安定性。（）5、计算机对窑进行正常控制时，必须由人工进行操作。（X）6、煤的工业分析有水分、挥发分、灰分、固定碳、硫五项、五项总量为100%。（X）7、碱含量较多时，K20、Na20将取代熟料矿物中的CaO形成含碱化合物析出CaO,使C2S难以再吸收CaO形成C3S,增加了熟料中f-CaO含量，降低了熟料质量。（J）8、煤的水份有内水和外水之分，内水是由植物变成煤时所含的水分，就现有的煤粉制备工艺来讲，内水很容易被烘干出来。（X）9、煤粉制备中，煤粉自燃的主要原因是堆积在死角的煤粉不能及时地将产生的热量散发出去，煤粉内的热量越积越多。温度会越来越高，最终就会着火自燃。（J）10、在开停磨过程中，引发着火和爆炸的主要是C0。（X）IK熟料烧成形成阿利特的过程，与氧化钙、硅酸二钙溶解相的溶解速度无关。（X）12、“均衡稳定”对于磨机系统生产的最优控制十分必要。（J）13、为了降低燃烧温度、缩短烧成时间，降低能耗，阿利特通过液相反应形成为好。（J）14、Mg0、K2S04、Na2S04.S03含量增加，液相黏度会有所增加。（X）15、熟料铝率增加时，生成的液相黏度增加，反之则液相黏度减小。（J）16、分解炉内，煤粉的燃烧属于低温无焰燃烧，燃尽时间通常大于生料分解所需的时间。（J）17、离心通风机风机吸口是正压，排气口为负压。（X）18、篦冷机操作以稳定一室篦下压力为主，保证篦下压力的恒定是篦冷机用风合理的前提，调整篦速是稳定篦下压力恒定的手段。（J）19、加大窑内通风或增厚料层，高温段冷却供风没有增加，零压点就会前移（向窑头方向）导致二三次风量下降，窑头负压就会增大。（J）20、SNCR脱硝技术，还原剂在温度窗口内的停留时间与脱硝效率无关。（X）三、选择题（每题有一个或多个选项正确，每题1分，共20分）1、微量元素对熟料的煨烧温度有着决定性影响，当原燃材料中MgO、K20、Na20、So3、ClFPOF等微量元素增加时,会出现以下几种不利情况：（ABC）A、液相提前出现，轻则窑尾结大块、结圈，重则结蛋；B、液相黏度低，导致料散、飞沙，窑皮酥、脆；C、液相量增加、烧成带结大块，煨烧温度低，熟料强度低。2、煤粉爆炸力最强的浓度是（B）A、30-50gm3B、300-500gm3C、1000-2000gm3D、30-2000gm33、熟料的烧结包含（ABC）过程。A、生料共熔产生液相，C2S和CaO逐步溶解于液相中。B、C2S和CaO在液相中通过扩散、接触，逐步形成C3S晶核。C、C3S晶核经过发育长大，完成熟料烧结过程。4、窑系统工厂操作变量是（D）A、功率、一定风压、尾温B、料、窑速、烧成温度C、功率、料、煤D、料、煤、窑速5、出磨生料的成分控制指标一般不包括哪项（C）A、CaOB、FeOC、AI203D、细度6、下列说法中，错误的有（D）A、熟料中碱含量高，易造成熟料强度下降。B、熟料中碱含量高，易发生碱集料反应影响硅的耐久性。C、熟料中碱含量高，易使预热器产生结皮。D、熟料中碱含量高，易造成窑内固相反应困难。7、窑头正压，一般为窑内通风不足，主要的危害有（ABCD）A、影响火焰向窑内伸展。B、影响窑内火焰的完整性，严重时伤及窑皮及耐火砖。C、短焰急烧加还原气氛，严重影响熟料质量。D、影响篦冷机高温段用风，不利于熟料快速冷却。8、立磨操作中要求（C）之间平衡。A、喂料、负压、温度B、通风、差压、料层C、通风、喂料、研磨压力D、差压、温度、研磨压力9、P205对于熟料的烧成有强烈的矿化作用，当熟料中的P205控制在（八）时，能使CaO和磷酸盐先生成固溶体再结晶析出C3S和C2S,促进硅酸盐矿物的形成。A、0.1%0.3%B、0.5%1%C、1%1.5%D、1.5%2.0%10、防止煤粉制备系统着火自燃的主要措施有（BCD）A、过分的控制出磨温度。B、控制入煤磨的气体温度。C、努力避免和消灭煤磨系统中的死角，不给煤粉存留的空间。D、杜绝高浓度一氧化碳接触空气的机会。11、窑系统大修后，把窑产能发挥到最佳点总需要一段时间的恢复，下列说法最合理的是（D）A、系统散热量太大，窑系统热效率低。B、系统需要蓄热，窑系统热效率低。C、检修后设备要经过磨合期后，达到最佳状态。D、检修后系统蓄热，工艺、设备运行需要重新达到平衡点，窑系统热效率逐步提高。12、三次风的调节以保持（C）为准则A、炉内完全燃烧B、窑内完全燃烧C、窑炉用风比例合适，窑内通风适当D、平衡预热器与冷却机用风13、好的分解炉，应该具有以下(ABCD)特征A、较高的分解率B、较低的燃烧消耗C、较低的系统阻力D、在气固相的“输送、分散、传质、燃烧、换热”方面具有良好的性能。14、热力型NOX的主要生成位置是（八）A、窑头B、分解炉C、篦冷机D预热器15、从窑上看，好的火焰应具有以下特点(ABD)A、形状应该完整有力、活泼B、不冲刷窑皮，也不能顶料煨烧C、黑火头长，有流煤现象D、火焰的外焰与窑内带起的物料刚好接触16、Cl出口温度偏高的原因有(ABCD)A、断料或喂料少B、系统煤粉未完全燃烧C、窑尾排风机拉风过大D、热电偶损坏17、下述关于02%说法不对的是(AD)A、窑尾烟室测得02%越低越好B、窑尾烟室02%控制在2%左右为好。C、分解炉出口02%控制在2%左右为好。D、分解炉出口02%控制在3%3.5%为好。18、从窑尾烟囱在线监测数据看，在喷氨量不变的情况下，以下叙述正确的是（八）A、S02浓度升高时反而NOX浓度降低。B、S02浓度升高时NOX浓度升高。C、CO浓度升高，S02浓度降低。D、CO浓度升高，NOX浓度也升高。19、在回转窑生产熟料过程中形成大量液相的位置是（C）A、预热带B、分解带C、烧成带D、放热反应带20、影响二次风温度的因素有（ABCD）A、熟料产量的高低B、熟料出窑温度的高低C、篦冷机高温段篦床上的熟料厚度D、高温段高压风机的开度四、简答题（共30分）1、在其它条件不变的情况下，为什么选粉机转速越快，产品越细？（3分）答：当风速不变时，分离器转速越快，产品颗粒在该处获得的离心力越大，能通过的颗粒直径越小，产品细度越细。2、硅酸盐水泥熟料为什么会粉化？（5分）答：熟料粉化是由于矿物中的C2S发生多晶转变的缘故，当B-C2S转变成Y-C2S时，体积膨胀约10%,使出窑熟料溃裂粉化，另外窑内还原气氛存在，Fe203还原成亚铁，水化后体积膨胀，致使熟料发生溃解粉化。3、对烧成带耐火材料有那些要求？（3分）答：要承受最高的高温冲击和最强的化学侵蚀。要有足够的耐火度。要在高温下易于粘挂窑皮。4、为什么液相量多、粘度小有利于C3S的生成？（4分）答：当液相量多时，CaO和C2S在其中的溶解量也多；当粘度小时，液相量中CaO和C2S分子扩散速度大，相互接触的机会多，有利于C3S的生成。5、C3S+C2S含量在75%左右相比73%左右时有何利弊？（5分）答：C3S+C2S总量在75%时的物料比总量在73%时的物料耐火，煨烧此物料时火力强度需要提高，用煤量多，由于C3S+C2S含量较高，相对的物料中熔煤矿物减少，但这种物料结粒仍可保证均匀细小，挂上的窑皮结实牢固，热工制度稳定，烧结范围比较宽，产质量提高，热耗低。6、水泥窑NOX减排的思路主要有那些？（10分）答：选取合适的原材料及熟料配料方案，使用矿化剂，在保证熟料质量的前提下尽可能的降低烧成温度，给NOX的生产控制创造温度条件；在具备条件的区域，使用优质低氮燃料；控制适当的煤粉细度来降低NOX的生成量；优化操作，控制系统的漏风量、降低系统热耗，从总量上降低NOx；使用合适的低氮型燃烧器；设计和改造分解炉结构和炉容，保证燃料充分燃烧同时，控制合理温度场；采用分级燃烧技术；投入SNCR和或SCR技术的脱硝系统。五、计算题1、某公司从生料配料库底至生料入均化库系统的吨生料电耗16度，从出生料均化库至熟料入库的吨熟料电耗23度，生料料耗系数L56,请计算从生料配料库底至熟料入库（不含煤磨制备系统）吨综合熟料电耗？（4分）解:16*1.56+23=47.96度/吨。2、某公司熟料原煤实物煤耗130kgt,测得进厂原煤的收到基发热量5500大卡、工业干燥基发热量5760大卡，煤粉的工业干燥基发热量5850大卡，请计算该公司熟料的标准煤耗及热耗？（6分）解:标煤1305500/7000=102.14kgto热耗130*5500/1000=715大卡（2988.7KJ）o
