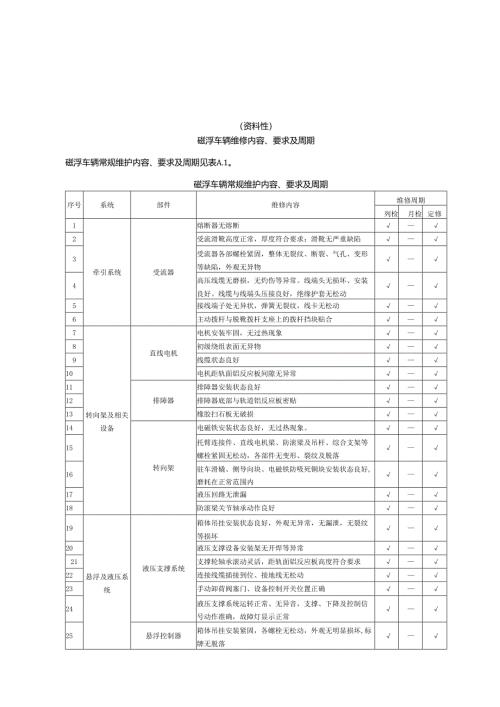

（资料性）磁浮车辆维修内容、要求及周期磁浮车辆常规维护内容、要求及周期见表A.1。磁浮车辆常规维护内容、要求及周期序号系统部件维修内容维修周期列检月检定修1牵引系统受流器熔断器无熔断2受流滑靴高度正常，厚度符合要求；滑靴无严重缺陷3受流器各部螺栓紧固，整体无裂纹、断裂、气孔、变形等缺陷，外观无异物4高压线缆无磨损，无灼伤等异常。线端头无损坏、安装良好。线缆与线端头压接良好，绝缘护套无松动5接线端子处无异状，弹簧无裂纹，线卡无松动6主动拨杆与脱靴拨杆支座上的拨杆挡块贴合7转向架及相关设备直线电机电机安装牢固，无过热现象8初级绕组表面无异物9线缆状态良好10电机距轨面铝反应板间隙无异常11排障器排障器安装状态良好12排障器底部与轨道铝反应板密贴13橡胶扫石板无破损14转向架电磁铁安装状态良好，无过热现象。15托臂连接件、直线电机梁、防滚梁及吊杆、综合支架等螺栓紧固无松动，各部件无变形、裂纹及脱落16驻车滑橇、侧导向块、电磁铁防吸死铜块安装状态良好,磨耗在正常范围内17液压回路无泄漏18防滚梁关节轴承动作良好19悬浮及液压系统液压支撑系统箱体吊挂安装状态良好，外观无异常，无漏泄，无裂纹等损坏20液压支撑设备安装架无开焊等异常21支撑轮轴承滚动灵活，距轨面铝反应板高度符合要求22连接线缆插接到位、接地线无松动23手动卸荷阀塞门、设备控制开关位置正确24液压支撑系统运转正常、无异音，支撑、下降及控制信号动作准确，故障灯显示正常25悬浮控制器箱体吊挂安装紧固，各螺栓无松动，外观无明显损坏,标牌无脱落序号系统部件维修内容维修周期列检月检定修26悬浮及液压系统悬浮控制器悬浮控制器、传感器、测速定位装置安装螺栓紧固无松动27航空插座连接牢靠无松动28传感器间隙值显示无异常注：v表示在修程中需要做的，“一表示在修程中不需要做的。磁浮车辆定期检修内容、要求及周期序号系统部件维修内容维修周期架修大修1转向架悬浮架（磁浮）检查托臂组件、防滚梁组件、直线电机梁、综合支架，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内2检查接地装置接地带状态，长度应保证极限位置与接地轨接触可靠3检查驻车滑撬、迫导向滑块，更换磨耗到限的部件4更新防滚梁吊杆、防滚梁穿销和紧固件。5二次悬挂系及转向机构（磁浮）空气弹簧悬挂系检查各安装座，要求裂纹、磨损在标准允许范围内6更新空气弹簧、高度阀杆上、下杆端关节轴承，润滑轴承内圈7牵引连接、横向连接组成检查牵引连接、横向连接组成，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内8滑台检查牵引连接、横向连接组成，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内9直线导轨清洁检查导轨、滑道、滑块组件、滚珠，更新润滑脂10更新防尘罩组件11转向操纵机构检查T形臂、转向推杆、可调钢索组成，转轴轴承转动灵活，更新润滑脂12更新可调钢索花兰体组成13更新可调钢索与T形臂的安装销轴及紧固件14更新转向推杆弹性节点和关节轴承15悬浮系统（磁浮）悬浮电磁铁分解、清洁并检查，要求绕组阻值符合标准16重新组装并试验，要求功能正常，参数满足标准17视运用情况进行真空压力浸漆，更换防吸死铜块18悬浮控制器清洁检查控制器，整机功能测试，绝缘阻值符合标准19更新电源模块、浪涌抑制器、电解电容、散热风扇20悬浮传感器检查悬浮传感器外观、接线插头无破损，插头插针无损伤21测量悬浮传感器悬浮间隙、加速度检测数值输出正常22更新悬浮传感器、外部线缆23液压支撑系统（磁浮）液压站、液压支撑轮分解支撑轮，更换磨耗件、密封件、轴承等，重新组装24试验各阀类部件、压力开关、压力传感器，要求功能正常，参数满足标准25分解各阀类部件，清洁并检查，更换磨损到限的零部件，更换磨耗件、密封件等，重新组装，更新液压油26更换压力开关、压力传感器注：“V”表示在修程中需要做的，“一”表示在修程中不需要做的。（资料性）供电系统维修内容与要求供电系统常规维护内容、要求及周期见表B.1o表B.1供电系统常规维护内容、要求及周期序号设备类型维修内容维修要求维修周期1IOkV开关柜开关柜柜体内外部检查表面清洁无污秽、泄压通道畅通每两年不少于1次2小车室、电缆室、二次回路重要元件检查无变形、松动、污秽、放电、卡涩、烧蚀等现象3柜体各连接处、接地连接检查连接牢固、电缆室内各引线相间、对地距离应符合相关标准4负荷开关柜控制单元检查独立控制单元外部应清洁无污物5断路器、隔离手车小车检查无污秽，无受潮锈迹、腐蚀现象每两年不少于1次6断路器及隔离开关检查无变形、开裂、移位、烧蚀现象7二次回路重要元件检查完好无破损，内部插针无退针8分、合闸和紧急分闸传动应动作正常9负荷开关外观检查绝缘壳体应无破损现象10保护装置清扫及状态检查清洁无污秽；显示屏、面板各指示灯应正常每年不少于1次11750V(150OV)开关柜直流断路器开关柜内外部检查无污秽、无破损、无变形每年不少于1次12一次母线、分流器、电缆及接头、避雷器、绝缘部件检查无污秽、松动、变色过热、锈蚀、变形等现象13-J=L.IUWIALlMH柜二次重要回路主要元件检查安装牢固，部件完整无变形，标识应完好14检测绝缘安装的柜体框架和结构地之间的电阻值柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行16断路器断路器灭弧装置检查清洁无污秽，外观应完好每年不少于1次17断路器手车检查触头清洁无污秽、部件无松动缺失18二次重要回路主要元件检查清洁无污秽，安装牢固，连接线无松动，部件无变形，各元器件标识完好19连接插头、固定卡扣及连接线检查插针无松动、无退针，插头应完好无变形、固定卡扣应牢固可靠20分、合闸和紧急分闸传动应动作正常21联锁关系传动联锁关系应正确22大电流脱扣定值检查大电流脱扣值指示正确，止动线无偏差23保护装置保护装置检查清洁无污秽；显示屏、面板各指示灯应正常每年不少于1次序号设备类型维修内容维修要求维修周期24750V(1500V)开关柜隔离开关柜开关柜内外部检查无污秽、无破损、泄压通道畅通每年不少于2次25开关柜一次母线、电缆头、避雷器、绝缘部件检查清洁无污秽，安装牢固、无放电痕迹、变色过热、锈蚀、变形26开关柜二次重要回路的主要元件检查清洁无污秽，安装应稳固，插件应牢固，连接线无松动，部件无变形27隔离开关隔离开关本体检查安装紧固，触头表面清洁，接触紧密无烧伤每年不少于2次（安装于其他设备内的隔离开关设备随该设备维修周期）28隔离开关辅助触点检查无污秽，安装牢固，部件无变形，标识完好29隔离开关控制箱检查无污秽、端子排安装稳固，标签完好30隔离开关控制箱重要回路的主要元件检查各元件清洁，安装应稳固，插件应牢固，连接线应无松动，部件应完整无变形，标识完好31隔离开关分、合闸传动应动作正常32负荷开关柜开关柜内外部检查无污秽、无破损、泄压通道畅通每年不少于1次33开关柜一次母线、电缆头、避雷器、绝缘部件检查各部件清洁无污秽，安装螺栓应无松动、放电痕迹、变色过热、锈蚀、变形34负荷开关灭弧装置检查无污秽，外观完好35负荷开关检查无污秽，均匀涂抹专用导电膏；固定部件及卡销、螺栓应无松动及缺失36负荷开关二次重要回路的主要元件检查无污秽，安装稳固，插件牢固，连接线无松动，部件完整无变形，各元器件标识应完好37负荷开关连接插头、固定卡扣及连接线检查插头应完好无变形、无退针，卡扣应牢固可靠38400V低压设备开关柜柜体内外部检查内外表面应清洁无污秽每年不少于1次39二次室及电缆室检查绝缘件无裂纹和破损；元器件清洁、完好；螺栓、线缆紧固无松动，线路端部绝缘应无老化40断路器外观检查清洁无污秽，合分闸按钮、储能手柄操作准确、灵活，开关指示器正常每年不少于1次41断路器本体及控制单元检查触头接触良好、辅助端子无损伤、裂纹等现象、面板显示正常，检查控制单元保护定值与定值单一致；指示应正常，各元器件及二次线无松动；检查脱扣单元保护定值与定值单一致42配电柜（箱）检修柜（箱）柜体内外部检查清洁无污秽；连接端紧固无松动每年不少于1次43二次回路重要元件检查各参数显示均应正常，断路器、空气断路器表面清洁无污秽，无过热、打火现象，电缆连接处无碳化、变形现象；二次线紧固无松动序号设备类型维修内容维修要求维修周期44400V低压设备隔离开关柜柜体内外部检查清洁无污秽；隔离开关表面应清洁无污秽，触头应无氧化每年不少于1次45绝缘及连接检查绝缘件无破损、老化；接地部位、接地线可靠接地；螺丝应紧固，母排无过热46端子排检查清洁无污秽，接线无松动4727.5KV设备GlS组合电器及GlS开关柜壳体外观检查清洁无污秽、无掉漆锈蚀，断路器、隔离开关机械指示良好，壳体接地良好每2年不少于1次49气室压力检查表计工作正常、气体压力符合温度曲线，各气室无漏气50汇控柜或二次室检查汇控柜内各二次元件良好、电气指示正常。无污秽，无松动；无氧化、烧蚀；端子排及元器件安装应稳固，标签应完好51壳体各连接处、设备支撑固定检查各模块连接牢固、螺栓无松动，设备支架牢固、固定螺栓无松动52电缆穿舱检查电缆终端固定牢固，电缆孔洞封堵应良好，护层接地功能良好53
