抗震支架技术说明书文件资料.docx

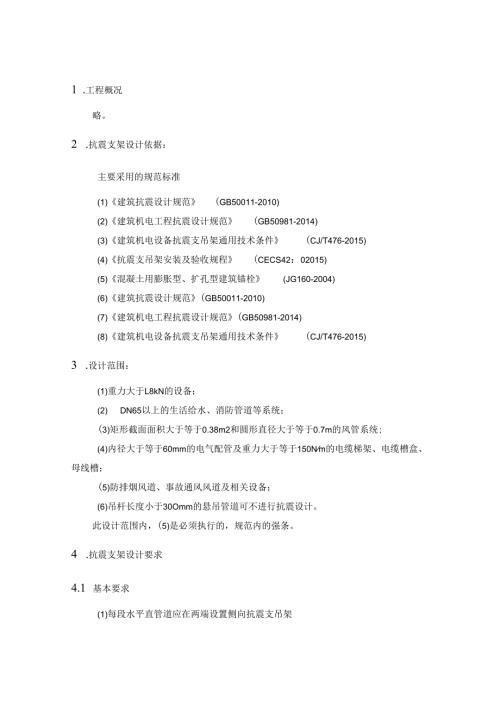

1 .工程概况略。2 .抗震支架设计依据：主要采用的规范标准(1)建筑抗震设计规范(GB50011-2010)(2)建筑机电工程抗震设计规范(GB50981-2014)(3)建筑机电设备抗震支吊架通用技术条件(CJ/T476-2015)(4)抗震支吊架安装及验收规程(CECS42：02015)(5)混凝土用膨胀型、扩孔型建筑锚栓(JG160-2004)(6)建筑抗震设计规范(GB50011-2010)(7)建筑机电工程抗震设计规范(GB50981-2014)(8)建筑机电设备抗震支吊架通用技术条件(CJ/T476-2015)3 .设计范围：(1)重力大于L8kN的设备；(2) DN65以上的生活给水、消防管道等系统；(3)矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统;(4)内径大于等于60mm的电气配管及重力大于等于150Nm的电缆梯架、电缆槽盒、母线槽；(5)防排烟风道、事故通风风道及相关设备；(6)吊杆长度小于30Omm的悬吊管道可不进行抗震设计。此设计范围内，(5)是必须执行的，规范内的强条。4 .抗震支架设计要求4.1 基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架（2）当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。例如：刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑，再依次按12m设置侧向支撑。（3）每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按建筑机电工程抗震设计规范第8.2.3条要求间距依次增设纵向抗震支吊架。例如：刚性连接金属管道长为36m,按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。（4）刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。（5）水平管线在转弯处0.6m范围内设置侧向抗震支吊架。若斜撑直接作用于管线，其可作为另一侧管线的纵向抗震支吊架。例如：纵向抗震支吊架最大间距24m,侧向抗震支吊架最大间距12m,则双向抗震支吊架距下一纵向抗震支吊架间距为:（24+12）/2+0.6=18.6m（6）门型抗震支撑应至少有一个侧向抗震支撑或两个纵向抗震支撑。4.2 设计步骤步骤一：确定抗震支吊架的位置和取向。步骤二：确定设计荷载要求。步骤三：选择正确的抗震支吊架形状、尺寸以及最大长度。基于抗震支吊架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载，选择抗震支吊架的类型、尺寸以及最大长度。步骤四：根据步骤二的设计载荷和架杆与垂直方向的夹角，选择适当的紧固件类型和规格将抗震支吊架固定在建筑物结构上。4.3 水平地震作用计算（以下条文均摘自建筑抗震设计规范GB50011-2010）表332抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10(0.15)g0.20(0.30)g0.40g注：g为重力加速度。表3.3.5水平地震影响系数最大值地震影响6度7度8度9度多遇地震0.040.08(0.12)0.16(0.24)0.32罕遇地震0.280.50(0.72)0.90(1.20)1.40注：括号中数值分别用于设计基本地震加速度为0.15g和0.3Og的地区。表341建筑机电设备构件的类别系数和功能系数构件、部件所属系统类别系数功能系数甲类建筑乙类建筑丙类建筑消防系统、燃气及其他系统；应急电源的主控系统、发电机，冷冻机等1.02.01.41.4电梯的支承结构、导轨、支架、轿箱导向构件等1.01.41.01.0悬挂式或摇摆式灯具，给排水管道，通风空调管道及电缆桥架0.91.41.00.6其他灯具0.61.41.00.6柜式设备支座0.61.41.00.6水箱、冷却塔支座1.21.41.01.0锅炉、压力容器支座1.01.41.01.0公用天线支座1.21.41.01.03.4.5当采用等效侧力法时，水平地震作用标准值宜按下式计算：(3.4.5)式中，F一沿最不利方向施加于机电工程设施重心处的水平地震作用标准值；Y一非结构构件功能系数，按本规范第3.4.1条执行；n一非结构构件类别系数，按本规范第3.4.1条执行；一状态系数；对支承点低于质心的任何设备和柔性体系宜取2.0,其余情况可取1.0；一位置系数，建筑的顶点宜取2.0,底部宜取1.0,沿高度线性分布；对结构要求采用时程分析法补充计算的建筑，按其计算结果调整；一地震影响系数最大值；可按本规范第3.3.5条中多遇地震的规定采用；G一非结构构件的重力，应包括运行时有关的人员、容器和管道中的介质及储物柜中物品的重力。8.2.3水平管线侧向及纵向抗震支吊架间距应按下式计算：（8.3.6）式中：一水平管线侧向及纵向抗震支吊架间距（m）;一抗震支吊架的最大间距（m）,可按表82.3的规定确定；一平地震力综合系数，该系数小于Lo时按Lo取值；一震斜撑角度调整系数。当斜撑垂直长度与水平长度比为1.00时,调整系数取L00；当斜撑垂直长度于水平长度比小于或等于1.50时，调整系数m1.67,当斜撑垂直长度与水平长度比小于或等于2.00时，调整系数取2.33o表8.2.3抗震支吊架的最大间距管道类别抗震支吊架最大间距（m）侧向纵向给水、热水及消防管道新建工程刚性连接金属管道12.024.0新建工程柔性连接金属管道；非金属管道及复合管道6.012.0燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其他有害气体管道6.012.0通风及排烟管道新建工程普通刚性材质风管9.018.0新建工程普通非金属材质风管4.59.0电线套管及电缆梯架、电缆托盘和电缆槽盒新建工程刚性材质电线套盒、电缆梯架、电缆托盘和电缆槽盒12.024.0新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6.012.0注：改建工程最大抗震加固间距为上表数值的一半。水平地震力综合系数可按下式计算：（8.2.4）当计算值小于0.5时，按0.5取值。水平管道应在离转弯处06m范围内设置侧向抗震支吊架。当斜撑直接作用于管道时，可作为另一侧管的纵向抗震支吊架，且距下一纵向抗震支吊架间距应按下式计算：（8.3.6）式中：L一距下一纵向抗震支吊架间距（m）；L1一纵向抗震支吊架间距（m）；L2一侧向抗震支吊架间距（m）o4.4典型抗震支架节点图（图二）暖通风管侧向+纵向抗震支架（图四）强电侧向+纵向抗震支架（图五）暖通水单管侧向抗震支架(图六)暖通水单管侧向+纵向抗震支架(图八)暖通水管综合侧向+纵向抗震支架5.睿中抗震产品特性：(1)抗震支吊架系统依据建筑机电工程抗震设计规范(GB50981-2014)进行抗震设计并采用成品支架系统；(2)抗震支吊架系统使用的C型槽钢，采用优质碳素钢，其钢材屈服强度大于250MPa,抗拉强度大于330MPa；(3) C型槽钢采用冷弯工艺，侧面具有轴向加劲肋，以加强截面刚度，确保了运输、切割及安装时槽钢截面无变形；(4) C型槽钢卷边内缘带有深度不小于0.9mm的连续齿牙，同时与之配合的连接扣件也带有相同深度的齿坑，保证了部件之间依靠精确的机械咬合实现安全的抗剪、抗滑移性能，为整个系统提供可靠连接；(5)与C型槽钢配合的连接扣件为一体式连接扣件，确保了抗震支架系统的安装连接可靠性；(6)抗震支吊系统使用的C型槽钢的表面经过镀锌处理，镀锌层厚度大于15m；(7)抗震连接构件与混凝土结构体连接的锚栓使用具有机械锁键效应的后扩底锚栓。6.睿中抗震组件检测报告：中队纣二国际五UCIMAS检，TESTINGCNASL0690匈、，1.'%.2(H5000586E检验报春中抗震组件委托检险检验类别;TestType.中嘉达君朵迂：/.r»/v、j(c、j.*.,小、/、；»上海春中实业股份公司委托单位：Entrustedby样品名称：SampleNameX/'/r/<,*r/ZTESTREPORT./'XkX¼yy/jR/'/'/xy，/ZZ½wZ/中心编号(年JmQ酗3CQ1733俨国家建筑细NatiolResearchCenterofTMmcTcc试中心河UcforBuildingMaterialsI1IiIScannedbyCamScanner20I50005I5E国家建筑材料测试中心hCenterofTestingtechniquesforBuiIdiDgM<edb)样品名称卷中抗It组件检验类别要托检吩/，'，'.：:/委托单位上海卷中实殳股份公司商标n生产单位上*京中实业收价公司rJ.样品状态样品尢好来样日期生产日期/批号201607298：Lrr样品数量型号规格,Z-J.,6套RZ-S-B,R7AS-N(JT.RZ-41.RZ-MM.RZ-MLRZ-30检验依据ClT476-2015«国机£援*笳£五吊架逋用技术条件检验项目1、外双又尺寸公星3陟Jl性能试念2.部件荷我检能4.娘件荷我姓他1检验结论好检验，送检样品所检H日中第24检总结果杼合Cyr476-2015的技术委氽；第3T/依推CJ/T476-2015进存检会，检金结果见第2-5吼签发日“日Ol恨&9县.p0章，附注：（此处空白）第1页共5页中心编号，WT20I6B03C01733检验报告(TestReport)批准号或隼审核:/编制华检收单位地址，北京市朝阳区管庄中国建材院两楼电话，657M53邮编，100024/*、.kILL',、*I、ctc三三三三三ScannedbyCamScanner.",，:，i',.',、序号检验项目标准要求检验结果单项结论1外MUl尺寸公星外观攵吊架各部件应京由工IS光清，尢加工缺而,鹰倒.E制干.支吊架各各件表面工如、无洁,无加工缺牌,0傍.5孑符，尺寸公JL(Mt)二.二Rtit接部件*0.2mmH).lmfn符合<支揖连M，件L长度：0.311un0.2mmt度:÷0.15m
