YD T 502-2007通信用柴油发电机组.docx

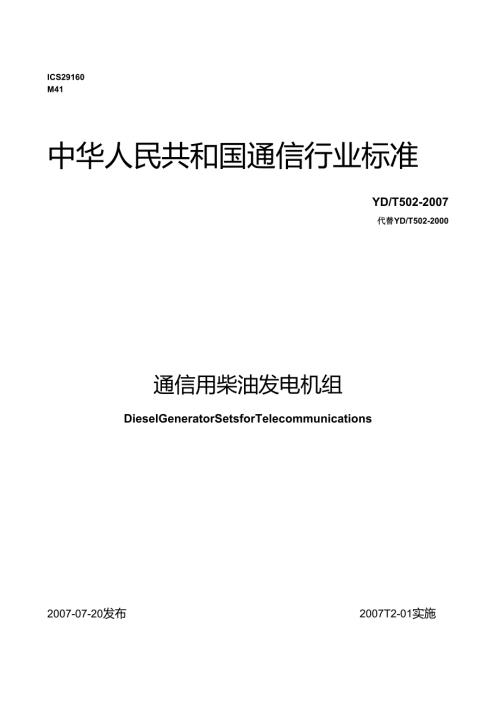

ICS29160M41中华人民共和国通信行业标准YD/T502-2007代替YD/T502-2000通信用柴油发电机组2007T2-01实施DieselGeneratorSetsforTelecommunications2007-07-20发布中华人民共和国信息产业部发布前言II1范围12规范性引用文件13术语24技术要求25自动化机组的技术要求86试验方法97检验规则128标志、包装、运输、储存14-LX.刖B本标准代替YD/T5022000通信专用柴油发电机组技术要求。本标准与YD/T5022000版本相比主要有如下变化：一将2000版本32.1的“同步发电机宜选用无刷励磁类型，不采用”改为新版4.1.4.1的“选用无刷励磁同步发电机，宜采用永磁方式”；一删除了2000版本4.7机组的自动补给功能；一增加了5.7自动控制功能；一增加了6试验方法、7检验规则、8标志、包装、运输和储存等章节。与本标准技术内容相关的有如下标准，在本标准的修订过程中还参考了以下标准。1 .GB/T2820.5-1997往复式内燃机驱动的交流发电机组第5部分：发电机组的G3级要求。2 .GB/T20136-2006内燃机电站通用试验方法。本标准由中国通信标准化协会提出并归口。本标准起草单位：中讯邮电咨询设计院、信息产业部电信研究院、泰豪科技股份有限公司、郑州佛光发电设备有限公司本标准主要起草人：朱清峰、王殿魁、陈燕昌、王忠华、黄秋华、吴京文、李崇建本标准于1991年首次发布，于2000年第一次修订，本次为第二次修订。表2（续）性能参数单位运行极限值频率频率降ft2%稳态频率带B0.5%（对额定频率的）瞬态频率偏差突减负载fd+10%突加负载fdy<7*%频率恢复时间突加负载tS34突减负载tS3a对用涡轮增压柴油发动机的机组，这些数据运用于按GB/T2820.5-1997图6和图7增加最大允许功率，或按产品技术条件规定。b除非另有规定，用于计算电压恢复时间的容差带二2X稳态电压偏差3U,X额定电压/100。C容量小于IokW机组动态指标按GB/T2820.8T997要求。d用于计算频率恢复时间的相对频率容差带af=2%4.7.3冷热态电压变化机组在额定工况下从冷态到热态的电压变化应不超过±2%额定电压。4. 7.4线电压波形正弦性畸变率输出额定电压、空载时，机组的线电压波形正弦性畸变率不大于5%。4.7.5电话谐波因数（THF）容量小于62.5kVA的机组，其线电压的电话谐波因数（THF）应不大于8%。容量不小于62.5kVA的机组，其线电压的电话谐波因数（THF）应不大于5%。4.7.6不对称负载下的线电压偏差额定功率不大于25OkW的机组在一定的三相对称负载下，在其中任一相（可控硅励磁者指接可控硅的一相）上再加25%额定相功率的阻性负载，当该相总负载电流不超过额定值时应能正常工作，线电压的最大（或最小）值与三相线电压平均值之差应不超过三相线电压平均值的±5%。4.7.7并联运行有要求时，两台型号规格相同的三相机组在20%100%总额定功率范围内应能稳定地并联运行，且可平稳地转移负载的有功功率和无功功率，其有功功率和无功功率的分配差度应不大于10%。注：当使用该容差时，并联运行发电机组的有功标定负载或无功标定负载的总额按容差值减小。4.7.8温升机组各部件温度（或温升）应符合厂家产品规范的规定。4.8污染环境的限值4.8.1机械振动值机组应根据需要设置减振装置，机组振动位移、速度、加速度有效值范围应不超过表3的规定值。表3机械振动值发动机组额定功率P(kW)振动位移有效值(Sm)振动速度有效值(Vmg)振动加速度有效值(am)内燃机b(mm)发电机“(mm)内燃机*上(mms)发电机(mms)内燃机a、b(ms2)发电机(ms2)P88<P400.64402540<P1000.42516100<P2000.720.445252816P>2000.720.3245202813表中位移有效值Sm.和加速度有效值am,可用表中速度有效值Vm.按下式求值Sm=O.0159Vam=0.628Va对于法兰止口连接的机组，在测点5(见GB2820.9-2002图Ia)的测量值应满足对发电机所要求的数值。b功率大于100kW的机组有确定的值，功率小于100kW的发电机组无代表性数值4.8.2噪声对于功率不大于25OkW的机组噪声声压级平均值应不大于102dB（八）,对功率大于25OkW的机组和使用增压柴油机的机组，其噪声声压级由厂家产品规范规定。低噪声柴油发电机组的噪声声压级平均值应不超过表4的规定。表4低噪声柴油发电机组的噪声声压级平均值机组型式噪声声压级平均值(dB（八）)测点水平距离(m)高度(m)罩式发电机组汽车电站挂车电站方舱电站隔室操作80、75距控制屏正面中心0.5距地板1.50非隔室操作83、78、73、68、65、60距电站外廊L00罩式机组和方舱电站距地面1.OOo汽车电站和挂车电站距地面1.654.8.3无线电干扰有要求时，机组应具有抑制无线电干扰的措施，其干扰值应不大于表5、表6规定的限值。表5传导干扰限值频率(MHz)端子干扰电压VdB0.15300069.50.25180065.10.35140062.90.6092059.00.8083058.01.0077058.01.5068056.72.5055054.8表5(续)频率(MHz)端子干尤电压VdB3.5042054.05.0040052.010.0040052.030.0040052.0表6辐射干扰限值频段f(MHz)0.15fd0.50.50f2.502.50f20.0020.00f300.00干扰场强V/m100502050dB403426344.8.4 有害物质的浓度有要求时，机组排出的有害物质允许浓度按厂家产品规范，并满足国家环境保护标准。4.8.5 烟度有要求时，机组排烟度按厂家产品规范，并满足国家环境保护标准。4.8.6 9耗油量1.1.1 燃油、机油消耗率机组在额定工况下的燃油、机油消耗率应不高于表7和表8的规定。表7机组的燃油消耗率机组额定功率P(kW)P1010<P2424<P4040<P7575<P120燃油消耗率(gkWh)320310300290280机组额定功率P(kW)120<P250250<P600600<P12501250<P2000燃油消耗率(gkWh)270260250240表8机组的机油消耗率机组额定功率P(kW)P1010<P4040<P1250P>1250机油消耗率(gkWh)4.03.53.02.81.1.2 机组的燃油箱机组配备的燃油箱容量和形式由产品技术条件或合同规定，根据安装地点情况，还需满足国家防火规范的要求；燃油箱的材料应采用钢材并考虑防锈措施。4.10 密封性机组应无漏油、漏水、漏气现象。4.11 安全性4.11.1 接地机组应有良好的接地端子并有明显的标志。4.11.2 绝缘电阻机组各独立电气回路对地及回路间的绝缘电阻应不低于表9的规定。冷态绝缘电阻仅供参考，不作考核。表9机组的绝缘电阻条件回路额定电压(V)230400冷态绝缘电阻(MQ)环境温度(1535),空气相对湿度为45%75%22环境温度为25,空气相对湿度为95%0.30.4热态绝缘电阻(MQ)0.30.44.11.3抗电强度机组各独立电气回路对地及回路间应能承受数值为表10规定的、频率为50HZ的正弦波试验电压Imin,应无击穿或飞弧现象。表10承受试验电压的数值部位回路额定电压(V)试验电压(V)一次回路对地，一次回路时二次回路>100(100o+2倍的额定电压)X80%,最低1200二次回路对地<100750注：发动机的电气部分，半导体器件及电容器不作此项试验4.11.4 相序对于采用输出插头插座的三相机组，其相序应面向插座按顺时针方向排列；对于采用接线端子的三相机组，其相序应面向接线端子自左到右或从上到下排列。4.12 保护功能4.12.1 自动保护机组应有机油压力低、过欠电压、超速、水温高(水冷机组)、缸温高(风冷机组)、皮带断裂(风冷机组)自动保护措施，出现上述故障时自动切断油路并给出声光告警。4.12.2 过载、短路保护机组应有过载、短路保护措施，通过输出开关来实现，保护装置应能迅速可靠动作，且机组无损坏。4.12.3 3逆功率保护要求并联的三相机组，应具有逆功率保护。4.12.4 其他保护机组要求设置GB"2820.4-1997中7.2、7.3规定的装置时，应在产品技术条件或合同中明确，并规定试验方法。4.13 可靠性机组的平均无故障间隔时间(MTBF)不小于800h。4.14 14外观质量机组的焊接应牢固，焊缝应均匀、无裂纹。机组的控制屏表面应平整、布线合理，接触良好，层次分明，整齐美观。机组涂漆部分的漆膜应均匀，无明显裂纹、脱落、流痕、气泡、划伤等现象。机组电镀件的镀层应光滑，无漏镀斑点，锈蚀等现象。机组的紧固件应无松动。YD/T502-20075自动化机组的技术要求5.1 一般技术要求自动化机组应满足本标准第4条的规定。5.2 监控接口机组应具备RS232或RS485接口，接口传送的信息量及协议应满足YD/T1363.1-2005和YD/T1363.3-2005的要求。5.3 自动维持运行状态机组应能自动维持冷却水的温度在（1550）。C范围内。对于不需要加热就允许启动的柴油机可不按本条规定。5.4 自动启动和加载机组接到自启动信号（市电停电信号或遥控的指令）后，应能自动启动，启动成功率99%,1个启动循环包括3次启动，2次启动的间隔时间应为IOS30s。机组启动成功后应能自动加载。机组启动第3次失败后，不再启动；如有备用机组，程序控制系统应能自动将启动指令传递给备用机组。5.5 自动卸载停机机组接到停机信号（市电来电信号或遥控的指令）后，经延时确认后应能自动停机，其停机方式有正常停机和紧急停机两种：一正常停机步骤一一切断输出回路空载运行5min后，切断燃油油路；一紧急停机步骤一一立即切断输出回路、燃油油路。5.6 自动补给功能有要求时，机组的燃油箱应具备根据液位控制的自动补油功能，并具备防溢流措施。5.7 自动控制功能5.7.1 主备方式主
