《光伏电站安装与调试》教案8.docx

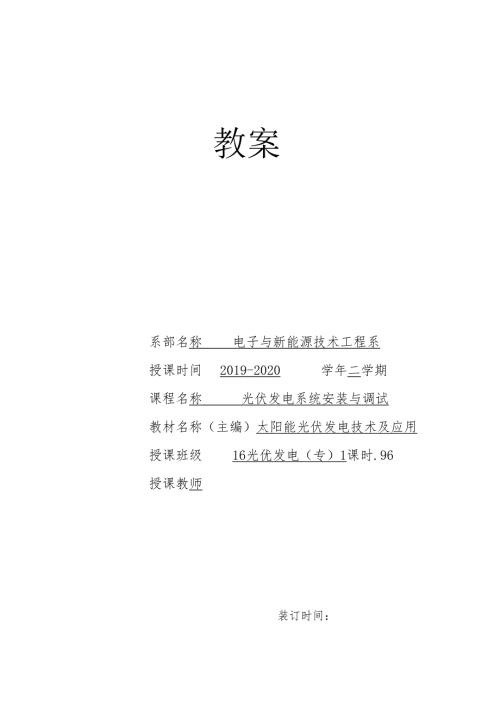

教案系部名称电子与新能源技术工程系授课时间2019-2020学年二学期课程名称光伏发电系统安装与调试教材名称（主编）太阳能光伏发电技术及应用授课班级16光优发电（专）1课时.96授课教师装订时间：教案首页课题章/情境/项目太阳能电池组件设计制作课时16节/任务/子项目太阳能电池组件与方阵课时2授课时间第三周、星期二、第3.4节、日期课序授课类型理论课（）、实验课O、实训课（）、上机O一体化（J）、其它（）教学目标了解太阳能电池组件的结构和生产流程；理解电池方阵中二极管的作用。教学过程时间分配（含导入、新授课讲授、讨论、总结等）时间安排教学内容提要教学方法与手段任务引入：3'任务分析：7，任务实施：20,任务拓展：10,任务总结：5,复习太阳能电池的类型和制作流程。实际应用中的太阳能电池,均为组件或阵列，本节讲授太阳能电池组件的有关知识？小组讨论法问题式教学法多媒体教学法教学重点太阳能电池方阵中二极管的作用教学难点热斑效应作业布置课后反思审核:时间:教学内容师生互动活动设计太阳能电池组件与方阵一、太阳能电池组件1 .组件的结构太阳能电池组件的结构如图所示。正面：高透光的钢化玻璃；背面：聚乙烯氟化物；电池两面用EVA或PVB胶热压封装，四周是轻质铝型材边框；接线盒引出电极。太阳能电池组件，太阳能电池的标准数量为36个，大约提供16V的电压。2 .组件的生产电池检测：正面焊接；背面串接；层压敷设；组件层压；修边；装框；高压测试；组件测试；外观检验合格包装入库。3 .组件的特性现场问答互动，激发学生兴趣，加强团队意识。教学内容师生互动活动设计不同辐照度下的I-U特性曲线不同温度下的I-U特性图3-38O功率曲线图3-39o二、太阳能电池方阵1 .光伏组件的连接一般将部分电池板串联成串后，再将若干串并联。光伏电池串联的数目根据其最大功率点电压与负载运行电压相匹配的原则来设计，再根据所需的电流容量进行并联。组成太阳能电池方阵的组件其特性参数偏差不应太大，否则，方阵的效率明显降低。2 .光伏阵列中的二极管和稳压管阻塞二极管在储能的蓄电池或逆变器与光伏阵列之间要串联一个阻塞二极管。隔离二极管光伏阵列若干串阵列并联时，每串中也要串联二极管，然后再并联。旁路二极管若干光伏组件串联成光伏阵列时，需要在光伏电池组件两端并联二极管。稳压管一般并联在光伏阵列的输出终端。其作用是限制光伏电池板后电子产品的过电压。现在更多金属氧化物浪涌保护装置。3 .太阳能电池方阵的安装固定组件的机械结构必须要有足够的机械强度和刚度连接导线，尽量粗而短，连接点要接触牢固。教学内容师生互动活动设计确定最佳的阵列安装方位角和倾角。课堂小结1 .太阳能电池的结构及生产流程；2 .太阳能电池方阵中二极管的作用3 .太阳能电池方阵的安装。作业布置太阳能电池方阵中二极管的作用？板书设计
