天地源九悦香都住宅小区见证取样监理实施细则定稿.docx

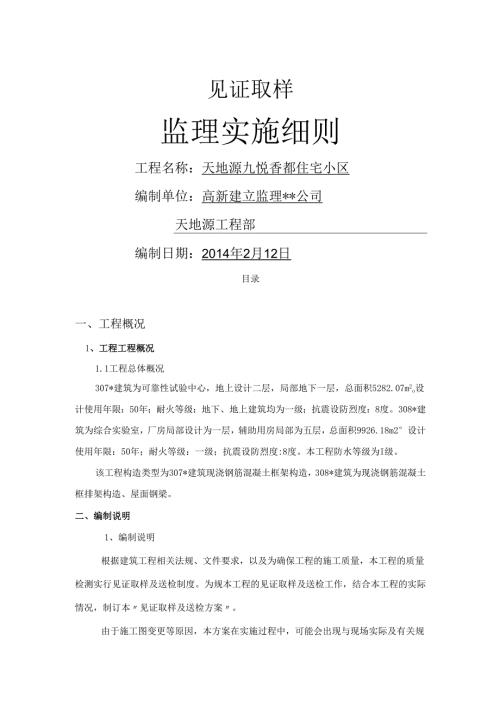

见证取样监理实施细则工程名称：天地源九悦香都住宅小区编制单位：高新建立监理*公司天地源工程部编制日期：2014年2月12日目录一、工程概况(2)一、编制说明二、本工程见证取样和送检的围和程序及承当见证取样和送检的检测单位(2)三、见证人员的根本要求和职责四、本工程见证取样和送检方案(4)五、本工程见证取样和送检的试块、试件等材料的取样制作要求(4)六、混凝土构造实体检验方案114)一、工程概况1、工程工程概况1.1工程总体概况307*建筑为可靠性试验中心，地上设计二层，局部地下一层，总面积5282.07m2o设计使用年限：50年；耐火等级：地下、地上建筑均为一级；抗震设防烈度：8度。308*建筑为综合实验室，厂房局部设计为一层，辅助用房局部为五层，总面积9926.18m2°设计使用年限：50年；耐火等级：一级；抗震设防烈度:8度。本工程防水等级为I级。该工程构造类型为307*建筑现浇钢筋混凝土框架构造，308*建筑为现浇钢筋混凝土框排架构造、屋面钢梁。二、编制说明1、编制说明根据建筑工程相关法规、文件要求，以及为确保工程的施工质量，本工程的质量检测实行见证取样及送检制度。为规本工程的见证取样及送检工作，结合本工程的实际情况，制订本见证取样及送检方案。由于施工图变更等原因，本方案在实施过程中，可能会出现与现场实际及有关规定不符现象，届时，各方另行协商完善。2、编制依据本方案编制依据以下法规、文件的规定、精神:依据建立部关于加强工程质量检测工作的假设干意见建监1996208号)、房屋建筑工程和市政根底设施工程实行见证取样和送检的规定、省建立工程质量和平安生产管理条例，建立工程质量检测实行见证取样送检制度，建筑工程检测试验技术管理规JGJ190-2010),对工程中涉及构造平安和使用功能的试块、试件和材料按规定实行见证取样，送至具有见证检测资质的检测单位进展检测。三、见证取样和送检的围、程序及承当见证取样和送检的检测单位1、见证取样送检的围涉及构造平安的试块、试件和材料见证取样和送样的比例不得少于有关技术标准规定应取数量的30%；按规定以下试块、试件和材料必须实施见证取样和送检：1、用于承重构造的碎试块；2、用于承重墙体的砌筑砂浆试块；3、用于承重构造的钢筋及连接接头试件；4、用于承重墙的石专；5、用于拌制混凝土和砌筑砂浆用的水泥;6、用于承重构造的混凝土中使用的掺加剂；7、屋面、厕浴间使用的防水材料；8、规定必须实行见证取样和送检的其他试块、试件和材料。2、见证取样送检的程序1）、建立单位或该工程的监理单位在开工时以书面形式向市建立工程质量平安监视站和该工程的检测单位递交“见证单位和见证人员授权书，并通知施工单位，授权书应写明本工程委托的见证单位和见证人员；2）、见证单位根据见证取样的容、部位和数量，在施工前制定见证取样和送检方案；3）施工单位必须按见证取样和送检方案，在见证人员旁站见证下，由取样人员在现场进展原材料和试块制作；4）、见证人员应对试样进展监护，并和施工单位取样人员一起将试样送至检测单位或采取有效的封样措施送样；5）、承当检测的单位应设置收样室，收样时应按授权书检查委托单位及试样的标识、标志，确认无误前方能交付检测；6）、检测单位必须按标准、规进展检测，单独建立见证取样试验台帐；及时公正、真实、准确的检测报告并加盖见证取样和送检检测专用章；7）、发生不合格情况，及时通知市建立工程质量平安监视站，对影响构造平安的，应在24小时报送。3、承当见证取样和送检的检测单位承当见证取样和送检的检测单位应具备省级以上建立行政主管部门和资质证书和质量技术监视部门的计量认证，并承受建立行政主管部门和监视机构的监视管理。四、见证人员的根本要求和职责人员应是本工程建立单位或监理单位人员;见证人员必须具备建筑施工试验知识的专业技术人员；见证人员应对试件的真实性和代表性负责，制作见证取样记录，并将见证记录归入施工技术档案。五、本工程见证取样和送检方案1、针对上述的文件及法规要求，本工程如下试块、试件和材料必须实施见证取样和送检：地下室防水卷材；承重构造的碎试块，含主体构造硅试块；墙体的砌筑砂浆试块；钢筋原材及焊接连接接头试件；墙体用砌块；商品硅试块；屋面、厕浴间使用的保温材料及防水材料。装饰装修工程中使用的水泥及外墙保温材料、涂料、饰面砖2、本工程见证取样部位及数量方案针对本工程的工程实际情况，结合各相关规、文件要求，拟定如下见证取样部位及数量方案，并在具体实施过程中按实际情况予以调整。天地源一期工程见证取样部位及送检数量方案序号工程部位规格工程数量取样数量送检数量见证取样及送检部位备注1桩基工程消石灰每个生产批次IOKG随机抽取2根底垫层防水4mm厚SBS3mm后SBS每100m取一组所有标养、同养试块随机抽取商碎3根底独立柱及筏板C35z.3每100m取一组所有标养、同养、抗渗试块随机抽取商碎5根底钢筋12-25每同批号不超过60吨取样、送检一次随机抽取6主体构造按每单位工程主体碎标号z.3每100m取一组所有标养、同养、拆模试块随机抽取商碎7屋面板12-16每同批号不超过60吨取样、送检一次随机抽取8地基与根底与屋面工程3mm、4mm厚SBS防水卷材每10000Itf取样不少于一组，每个单位工程不少于一组每组1m2随机取样9装饰与装修工程PO32.5同厂家、同批号袋装水泥不超过200顿取样不少于一次IOKG随机取样10主体构造砌体材料标准破15万块，空心破、加气块10万块15块随机取样11节能工程保温板每进场批次3个试件随机取样同条件试块根据施工需要留置，每一楼层、施工段不少于一组。抗渗试块每500m3取一组缺乏500m'也应取一组。六、本工程见证取样和送检的试块、试件等材料的取样制作要求1 .混凝土试块的取样和制作要求1) .检验工程立方体抗压强度试验2) .试样标准一组三块，标准试样尺寸100X100×100MM3) .取样频率A.每拌制100盘且不超过100M3的同配合比的混凝土,取样不得少于一次;B.每工作班拌制的同一配合比的混凝土缺乏100盘时，取样不得少于一次；C.当一次连续浇筑超过100OM3时，同一配合比的混凝土每200短取样不得少于一次；D、样至少留置一组标准养护试件，同条件养护的留置组数应根据实际需要确定；E、桩每桩留置一组试件。4) .取样方法A.用于检查构造构件混凝土强度的试件，应在混凝土的浇筑地点随抽取；B.同一组混凝土拌合物取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需的1.5倍，且不少于20L；C.混凝土拌合物的取样应具有代表性，宜采用屡次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15min,然后人工搅拌均匀；D.从取样完毕到开场做各项性能试验不宜超过5min,5) .试件制作要求A.制作试件用的试模由铸铁或钢制成，应具有足够的刚度，并装拆方便,试模外表应机械加工，其不平度每100MM不超过0.05MM,组装后各相邻面垂直度不超过±0.5;B.在制作试件前应将试模清擦干净，并在其壁涂以脱模剂；C.混凝土坍落度小70MM时，试件制作宜采用机械制作；混凝土坍落度大于70MM时，试件制作宜采用人工制作;D.试件采用人工插捣时，混凝土拌和物应分两层装入试模，每层装入厚度应大致相等，插捣按螺旋方向从边缘向中心均匀进展。插捣底层时，捣棒应到达试模底面；插捣上层时，捣棒应穿入下层深度约2030MM；插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模壁插入数次，每层的插捣次数为27次，插捣完后，刮除多余的混凝土，并用抹刀抹平；试验室用震动台的振动频率应为50+3HZ,空载时振幅约为0.5MM；试件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模壁略加插捣并使混凝土拌和物高出试注：砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不小于3组。批，但各炉号含碳量之量不得大于002%,含锦量之差不得大于0.15%；按上表规定凡取2个试件的均应从任意两根（或两盘中分别切取，即热轧圆盘条冷弯试件应取自不同盘；并按下面规定作为一个检验批：在现浇混凝土构造中，应以300个同牌号、同型式接头作为一批；在房屋构造中，应不超过二楼层中300个同牌号、同型式接头按混凝土构造工程施工质量验收规定规定，水泥进场时应对其品种、级别、本工程现场采用袋装水泥，取样频率为：按同一生产厂家、同一等级、同一品种、同一批号连续进场水泥不超过200T为一批，每批抽样不得小于一次，随机水泥安定性或初凝时间不符合相应标准时均为废品；强度低于相应强度等级规定指标时为不合格品；对强度低于相应标准的不合格品水泥，可降低强度使用，防水卷材料检验工程：拉力、最大拉力时延伸率、低温柔性、不透水性。4).同条件自然养护的等效养护龄期及相应的试件强度代表值，宜根据本地的气温和养护条件按以下规定确定：、等效养护龄期可取日平均温度逐日累计到达600°C*d时所对应的龄期,0及以下的龄期不计入；等效养护龄期不应小于14d,也不宜大于60d；2)、同条件养护试件的强度代表值应根据强度试验结果按现行标准混凝土强度检验评定标准GB/T50107-2010的规定确定后，承系数宜取为L10,也可根据本地的试验统计结果作适当调整。2.构造实体钢筋保护层厚度检验D.钢筋保护层厚度检验的构造部位和构件数量应符合以下要求：2) .对选定的梁类构件，应对全部纵力钢筋的保护层厚度进展检验，对选定的板类构件，应抽取不少于6根纵向钢筋的保护层厚度进展检验。对每根钢筋，应在具代表的部位测量1点；3) .钢筋保护层的检验，可采用非破损或局部破损的方法，也可采用非破损方法并局部破损方法进展校准，当采用非破损方法检验时，所使用的检验仪器应经过计量检验，检测操作应符合相应规程的规定；钢筋保护层厚度检验的检测误差不就大于1MM；针对本工程的实际情况，采用破损方法时行钢筋保护层厚度的检验；4) .钢筋保护层厚度检验时，纵向钢筋保护层厚度的允许偏差，对梁类构件为+10MM、-7MM；对板类构件为+8MM,-5MM；5) .对梁类、板类构件受力钢筋的保护层厚度应分别进展验收；构造实体钢筋保护层厚度验收合格应符合以下规定：A.当全部钢筋保护层厚度检验的合格率为90%以上时，钢筋保护层厚度的检验结果应判合格；B.当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%,可再取一样数量的构件进展检验，当按两次抽样总和计算的合格点率为90%及以上时,钢筋保护层厚度的检验结果仍应判为合格；C.每次抽样结果中不合格最大偏差均不应大于上述第四条规定允许偏差的L5倍。大雄建立工程工程管理*第三十七监理部
