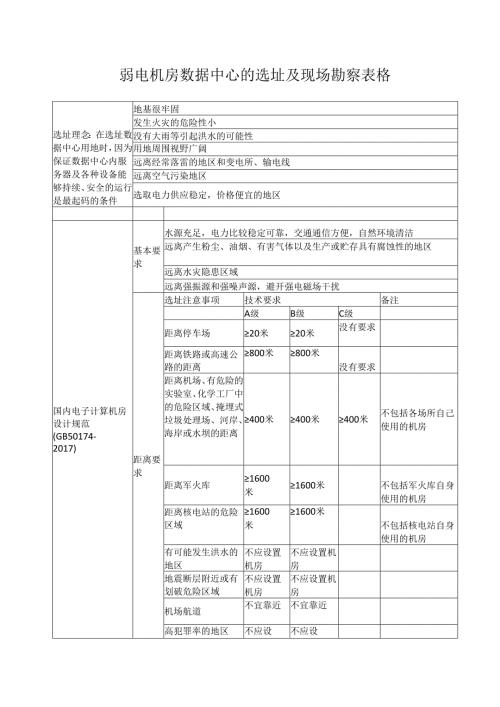

弱电机房数据中心的选址及现场勘察表格选址理念：在选址数据中心用地时，因为保证数据中心内服务器及各种设备能够持续、安全的运行是最起码的条件地基很牢固发生火灾的危险性小没有大雨等引起洪水的可能性用地周围视野广阔远离经常落雷的地区和变电所、输电线远离空气污染地区选取电力供应稳定，价格便宜的地区国内电子计算机房设计规范(GB50174-2017)基本要求水源充足，电力比较稳定可靠，交通通信方便，自然环境清洁远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性的地区远离水灾隐患区域远离强振源和强噪声源，避开强电磁场干扰距离要求选址注意事项技术要求备注A级B级C级距离停车场20米20米没有要求距离铁路或高速公路的距离800米800米没有要求距离机场、有危险的实验室、化学工厂中的危险区域、掩埋式垃圾处理场、河岸、海岸或水坝的距离400米400米400米不包括各场所自己使用的机房距离军火库1600米1600米不包括军火库自身使用的机房距离核电站的危险区域1600米1600米不包括核电站自身使用的机房有可能发生洪水的地区不应设置机房不应设置机房地震断层附近或有划破危险区域不应设置机房不应设置机房机场航道不宜靠近不宜靠近高犯罪率的地区不应设不应设置机房置机房国际ANSI/TIA-942-2005标准中关于数据中心选址的有关参考基本要求L数据中心不应靠近附近机场的飞行航线2.与铁路及高速公路距离大于800m,以保证降低化学物质溅落危险3.与军事基地距离大于800m,与核设施、国际设施大于1600m距离要求选址注意事项T3级标准T4级标准接近洪水危险区域不在百年一遇的水灾危险区域内，或者离五十年一遇的水灾危险区域的距离不小于90米离百年一遇的水灾危险区域的距离不小于90米接近海岸或者内陆水路90米800米接近主要交通要道90米800米接近机场是巨离在1.8KM48KM之间距离在L8KM48KM之间接近主要大城市48KM48KM序号工堪项目工堪子项期测内容输出（数据/描述性语言/图纸）用途（设计/交付）备注1基本信息项目类型该项目是新建机房、机房改造还是机房搬迁项目。设计、交付2项目地点描述详细描述项目所在地点，位置信息3客户类型客户是运营商、政府还是行业用户设计、交付4照片机房建筑物整体照片拍摄机房建筑物整体照片，供设计使用和归档5各子系统照片拍摄空调室外机位置（楼顶、挂墙）、安装位置,变压器（铭牌）,配电间，设备间，制冷间，设备入场路由等照片6接入点和接口照片拍摄配电界面（接入点）,水的界面冷水接入点、加湿水接入点、排水位置）,消防界面，防雷接地点照片，需要接入管理系统的设备的接口照片，供设计参考7建筑物情况机房海拔高度提供机房所在地的海拔高度设计海拔高度直接影响着设备的性能参数，尤其高海拔地区要认真勘测并获得信息8站点所在地的电力供应情况和电费当地每日、每月平均停电次数，每次平均停电时间；当地工业用电的电费（白天，晚上一般是不一样的）设计如果客户有多个站点供选择，建议客户选择供电更可靠，电费更低的地点。9建筑物楼层数、数据中心所在楼层建筑物楼层数、数据中心所在楼层设计10机房高度屋顶楼板承重梁到地板高度，屋顶到地板的高度设计若可以同时获得两个数据，则提供两个数据：若不能同事获得两个数据，提供一个也可以11机房的净高从完成的地面到地面以上任何障碍物之间的高度设计12机房立柱位置，立柱长度和宽度测量出机房立柱的详细位置，长度和宽度设计绘制的机房图纸中必须包含所有的立柱的详细位置和长度宽度信息13数据中心机房实用面积和形状勘测数据中心计算机房可用面积设计14数据中心所在楼层承重情况数据中心所在楼层的承重情况，用来评估是否适合做机房设计设计要求：机房8-12kNm2,电池房16kNm八2,低于该数据时，需要考虑加固处理15数据中心室外空间大小和承重情况用来放置空调室外机、柴油发电机的面积，需要在工堪平面图中标示出来设计若无具体数据，可以进行人为的评估，该数据作总包时考虑，只交付微模块时可不考虑。16电梯门的高度，宽度，额定荷载（如果有电梯并需要电梯运载设备）以及设备所经过的通道/门等高度和宽度勘测电梯门的高度和宽度以及额定荷载、勘测设备所经过的通道以及门的高度和宽度信息确认是否满足运输设备的需求交付机柜高2M17机房建筑图纸实测门窗二平面尺寸、地面标高、原地面标准等（请尽可能详细）,包括当前情况的平面图纸，立面图纸、给排水图纸等。缆线竖井、电力室、动力机房、进线间标示清楚；对线缆竖井、走线架/走线槽剩余空间多少进行量化评估和描述，了解客户意愿是否同意我们在已有的线缆井和走线架/槽走线等设计、交付如客户提供不了AutoCAD图纸,需要工堪人员在测量后完成建筑图纸18机房内部情况计算机房内强电走线架部署方式架空地板下/机柜上/吊顶安装/其他设计工勘后需要输出此项，供设计参考19计算机房内弱电走线架部署方式架空地板下/机柜上/吊顶安装/其他设计工勘后需要输出此项，供设计参考20计算机房的楼下房间用途，隔壁房间用途计算机房的楼下房间用途，隔壁房间用途设计、交付要考虑施工噪音、隔音以及特殊房间对设计和施工所需要的特殊要求21提供机房内己有设备的物理位置摆放图、设备种类和清单提供机房内已有设备的物理位置摆放图、设备种类和清单设计、交付注明机房内己有的设备类型和位置，绘制出详细图纸22机房内监控、门禁规划提供机房内门禁安装布局图，机房门、墙壁的工勘信息，机房摄像头安装位置规划，安装方式，走线规划（如有）设计、交付机房内部门的材质，门禁安装方式及安装定制件设计，墙体打孔、走线规划。机房摄像头安装位置，安装方式，安装结构件定制设计。走线路由规划等23供配电电压制式当地市电制式（三相/四线/电压等级）设计、交付电压范围24频率范围交流电频率（HZ）设计、交付25所用变压器电压变压器电压等级KV（如有）设计、交付26所用变压器容量变压器额定容量KVA（如有）设计、交付27可以提供的容量可以提供给数据中心使用的总供电容量（八）现有的配电容量是否够用?28油机室信息油机室尺寸（如有）设计、交付29电缆路由变压器/油机/配电柜等电力引入点至机房的电缆沟和竖井的位置和路由以及长度，绘制相关图纸（供设计/交付发货和BOQ报价用）设计、交付所有机房外部进出线的路由，包括动力配电线缆、照明插座线、通信线的走向方式，长度，走线架和走线管的布置，是否需要穿墙或者打孔等；重点确认配电间到模块列头柜是上走线还是下走线，如果是下走线需要联系研发定制。30配电间信息配电间尺寸（如有）设计、交付31电力引入点是否是两个变电所供电，是否有双路电源供电的考虑及计划设计、交付根据此项评估电缆数量32客户配电柜信息客户配电柜配置，端子类型，是否有预留开关及配电柜、空开容量多大?几P?设计、交付根据此项评估电缆数量33UPS电池间是否适合安UPS电池间是否适合安装排氢窗设计、交付装排氢窗34照明系统是否具有照明电源系统设计、交付35UPS系统原有UPS容量多大？现有负载百分比或负载功率多少KW?数量几台？是否并机？品牌?使用年限？蓄电池容量？数量？使用年限？记录原有的UPS信息，并与客户确认是否利旧。36消防是否具有消防电源设计、交付37接地建筑接地位置建筑基础接地极位置和尺寸，或者地面上接地排位置和尺寸（如有）、是否有专用电缆竖井位置？设计、交付38建筑接地排电阻（欧姆）建筑接地排电阻（欧姆）设计、交付用来评估建筑物接地是否满足机房接地需求，若不满足，建议客户重新做建筑物接地系统39现有接地网络图现有接地网络图（如果有）设计、交付用来寻找合适的机房接地点40供水进水管位置目前可利用的供水位置（平面图标示清楚）设计、交付41排水管位置目前可利用的排水位置（平面图标示清楚）设计、交付42水质情况水质洁净度，pH值，20回传导率等设计、交付可通过与客户沟通了解，PH值要求在78.5,20回时传导率020在3001250scm43调外冷>空室机网机纳空调室外机安装位置是否有平台放置?如没有平台，请拍摄一些一层室外地面和屋顶、外墙的照片设计、交付44空调室外机和室内机安装高度差室外机比室内机高多少？室外机比室内机低多少？设计、交付45原有的精密空调原有的精密空调制冷量多少KW?上/下设计、交付记录原有的精密空调信息，并与客送风？数量几台？是否并机？品牌？使用年限？户确认是否利旧。46本地物业/屋主是否同意空调室外机的安装位置和路由与客户一起同当地物业/屋主沟通和交流，说明空调室外机的安装位置和目的以及参数，获得当地物业/屋主的同意设计、交付52风事风统新及故排系新风系统的管路路由若机房有人工值守，建议使用新风系统；若是无人值守的机房，可以客户商量是否需要配备新风系统设计、交付管道路由指管道施工所需要经过的路线，包括安装方式，是否需要穿墙打洞，是否需要经过走廊等等和管道设计和施工相关的项53事故排风系统的管路路由事故排风系统指发生消防火灾时用来排烟排气的系统设计、交付管道路由指管道施工所需要经过的路线，包括安装方式，是否需要穿墙打洞，是否需要经过走廊等等和管道设计和施工相关的项54计是特要？设时否有殊技当地要求机房类建筑物最低防震等级当地要求机房类建筑物最低防震等级设计55建筑抗震等级通过客户（业主）该建筑物的抗震等级，以及当地是否是地震多发地区，是否需要考虑防震设计。设计56数据中心建筑实用面积勘测数据中心建筑内可用面积设计为机房设备的部署提供参考，例如电池的部署，UPS的部署，精密空调的部署等57计算机房墙面材料计算机房墙面材料设计机房内不允许采用含硫的石棉材料。区分方法：岩棉和石棉通过颜色可以区分，一般岩棉是黄色，石棉是白色，也可以通过触觉
