药品包装材料厂房检测详细方案.docx

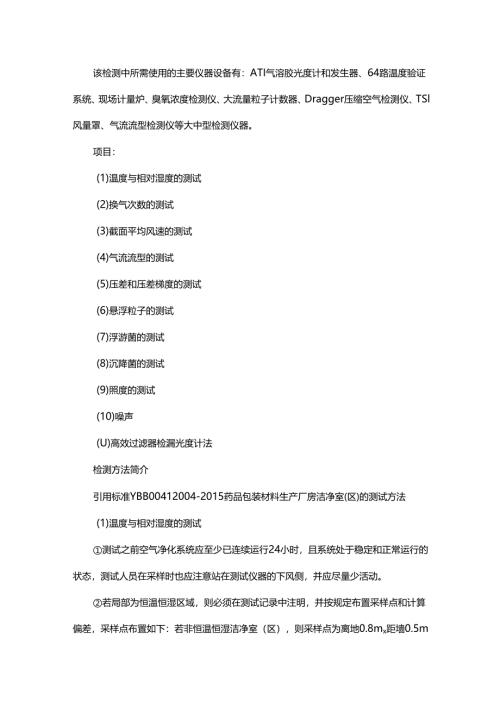

该检测中所需使用的主要仪器设备有：ATI气溶胶光度计和发生器、64路温度验证系统、现场计量炉、臭氧浓度检测仪、大流量粒子计数器、Dragger压缩空气检测仪、TSl风量罩、气流流型检测仪等大中型检测仪器。项目：(1)温度与相对湿度的测试(2)换气次数的测试(3)截面平均风速的测试(4)气流流型的测试(5)压差和压差梯度的测试(6)悬浮粒子的测试(7)浮游菌的测试(8)沉降菌的测试(9)照度的测试(10)噪声(U)高效过滤器检漏光度计法检测方法简介引用标准YBB00412004-2015药品包装材料生产厂房洁净室(区)的测试方法(1)温度与相对湿度的测试测试之前空气净化系统应至少已连续运行24小时，且系统处于稳定和正常运行的状态，测试人员在采样时也应注意站在测试仪器的下风侧，并应尽量少活动。若局部为恒温恒湿区域，则必须在测试记录中注明，并按规定布置采样点和计算偏差，采样点布置如下：若非恒温恒湿洁净室（区），则采样点为离地0.8mx距墙0.5m的室内中心位置；若为恒温恒湿度洁净室（区），则应符合以下规定：a.每次测试间隔不大于30分钟：b室内采样点布置应包括送回风口处、恒温工作区具有代表性的地点（例如沿着工艺设备周围布置或等距离布置）：C.采样点一般应布置在距墙面大于0.5m,离地面0.8m的同一高度上,也可以根据恒温区的大小，分别布置在离地不同高度的几个平面上；d.采样点数应符合表1规定。表1温度与相对湿度采样点数波动范围室面积50帕每熠加20-50帼t=+0.5*C"÷2.0*C5个熠加35个ARH=+5%"+10%t+0.5*C采样点间距不应大于2m,采样点数不应小于3个ARX±5%采用直接读数法，从而评定该洁净室（区）的温度与相对湿度。若使用电子元件支持的数字式温度与相对湿度计，则仪器开机预热至稳定后，方可按仪器说明书的规定对仪器进行校正，并选定相应的测试量程范围，宜将温度和相对湿度计的测试探头尽量与采样点保持水平面一致,在确认读数稳定后方可开始测试。应同时测试室外的温度和相对湿度值。对于无恒温恒湿要求的洁净室（区），温度与相对湿度的采样数据与标准对比后得出合格与否的结论。对于有恒温恒湿要求的洁净室（区），判断温度与相对湿度是否符合标准应同时满足:室温波动范围与各采样点的各次温度测试数据中偏差控制点温度的最大值一致，占采样点总数的百分比整理成累积统计曲线,若90%以上的采样点的偏差值在室温波动范围内，则为符合规定，反之则不合格，相对湿度的波动范围可按室温波动范围的规定执行。若同时测试两个项目以上时，温度和相对湿度的测试宜在最先进行，有利于综合评估温度与相对湿度对其他项目的影响：太低的相对湿度会导致静电问题,使灰尘吸附在金属表面，而相对湿度过高时，微生物污染的风险显著增大：对于洁净室（区）的加湿处理，应使用高质量的水以避免污染。（2）换气次数的测试对于非单向流洁净室（区）,对每个送风口测试送风量来换算出换气次数。采用空气平衡热辐射测量仪或风量罩，直接读出每个送风口的送风量值（r2r）,洁净室（区）内所有送风口的送风量之和即为洁净室（区）送风量。对于非单向流洁净室（区），也可采用风口法或风管法确定送风量，方法如下。a.风口法是在安装有高效过滤器的送风口处，根据送风口形状连接辅助风管进行测量。即用镀锌钢板或其他不产尘材料做成与风口形状及内截面相同，长度等于2倍风口长边长的直管段，连接于风口外部，在辅助风管的出口平面上，按最小采样点数不小于6点均匀布置采样点用风速仪测定各采样点风样点范围为送风口边界内0.05m以内的面积，以所有采样点风速读数的算术平均值作为平均风速：然后以送风口截面平均风速乘以送风口净截面积求取风量。b.对于风口上风侧有较长的矩形支管段，且已经或可以钻孔时，可以用风管法确定风量。测量断面应位于大于或等于局部阻力部件前3倍管径或管径长边长的部位也可以是局部阻力部件后5倍管径或管径长边长的部位对于圆形风管,应根据管径大小将截面划分成若干个面积相同的同心圆环每个圆环设4个采样点,圆环数量宜不少于3个以所有采样点风速读数的算术平均值作为平均风速,对于矩形风管，可将风管截面划分成若干个相等的小截面，每个小截面尽可能接近正方形，边长最好不大于200mm,以每个正方形的中心点作为采样点测试风速值，但整个截面上的采样点数不少于3个，以所有采样点风速读数的算术平均值作为平均风速；然后,以送风口截面平均风速乘以送风口净截面积求取送风量。(3)截面平均风速的测试采用风速计直接测试。风速为0.360.54ms(指导值)。对于垂直单向流洁净室，测试时取离高效过滤器0.3m垂直于气流处的截面作为采样截面，对于水平单向流洁净室，测试时采样点应取在距送风面0.5m的垂直截面上，截面上的采样点间距不宜大于0.6m,均匀布点；采样点数应不少于5个。测试风速时，宜用测定架固定风速仪，以避免人体干扰；若不得不用手持风速仪测试时，手臂应伸至最长位置，尽量使人体远离采样点；在具体操作时要注意的是，测试截面风速时测试仪器的测试元件前后不能有遮挡物，否则就会导致数据失准或者无法测出风速。以所有测点的风速读数的算术平均值作为截面平均风速,并以截面平均风速的数值与标准对比得出合格与否的结论。截面平均风速了按本标准测试方法项下第(2)项换气次数的测试中的截面平均风速进行。(4)气流流型检测本项测试的目的是确认A级或B级区域的气流流型和洁净室与相邻区域的气流方向。方法按照ISc)14644.3Cleanroomsandassociatedcontrolledenvironments-Part3TestMethOds中4.2.5条款AirflOWdirectiontestandvisualization中测试程序B7进行。对于A级或B级区域的气流流型测试，采用MSP-2010气流可视化测试仪测试。将MSP-2010气流可视化测试仅注满注射用水,调节格放蒸汽流量到4升/分钟并达到稳定，将柱型蒸汽流放置于层流跟LAF下缓慢水平移动，观察柱型蒸汽流的流动方向，用数码影像记录并文件化，同时确认气流流型是否符合接受标准；对于洁净室与相邻区域的气流方向测试，采用气流方向测试棒，在洁净室与相邻区域的缝隙处释放烟雾，用数码影像记录并文件化，同时确认是否符合接受标准。(5)压差和压差梯度的测试本标准定义的压差值为被测洁净室(区)与相邻区域或相邻室外大气的气体压力差。压差测试应在风量平衡调节完毕后进行。为了测量相邻区域的压差，在整个测试过程中用微压差计进行测量。测量时必须把所有门全部关紧，然后从洁净室的最里面逐步向外测量,每一个房间相对于所有其他房间或区域的压差均应测量,在测量时应特别注意每一个测点与其相邻位置压差的方向，同时在气流流向图上标明压差梯度。如果相邻两个房间或区域之间的压差有接受标准，则用具体数值表示，无压差要求则用7表示：+则表示房间的压力高于相对位置的区域；一则表示房间的压力低于相对位置的区域。测试时应尽量远离送风口和回风口或其他可以影响压差测量的因素。有不可关闭的开口与邻室相通的洁净室，还应测试开口处的两端压差，气流流速和气流流型等。若使用指针型微压差计，则采用直接读数法，并根据测试的压差值评定该洁净室（区）与相邻区域的气体压力，若使用其他微压差计，则应先调整水平,确认符合后方可进行，若使用电子元件支持的数字式微压差计，则仪器开机预热至稳定后，方可按说明书的规定对仪器进行校正，并选定相应的测试量程范围。若可能，宜将微压差计的连接管尽量与采样点水平面一致，采样点位置离地约0.8m高度的水平面上，选择在无涡流无回风口的位置，在确认读数稳定后可开始测试。压差值的采样数据与标准比较得出合格与否的结论,测试压差的同时应结合被测洁净室（区）的换气次数或截面风速的测试，有利于对洁净室（区）进行综合评价，A级（ISoClass5）以上洁净级别的洁净室（区）在开门时，若必需，则要监控门内0.6m处的悬浮粒子的浓度。（6）悬浮粒子的测试采用计数浓度法,即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数来评定该洁净邕区月勺洁净度等级。测试方法采用ISol4644.1Cleanroomsandasociatedcontrolledenvironments-Part1ClassificationOfairdeanliness以及GBT16292-2010医药工业洁净邕区）悬浮粒子的测试方法。为确认A级洁净区的级别，每个采样点的采样量不得少于Im3。A级洁净区空气悬浮粒子的级别为ISO4.8,以5.0um的悬浮粒子为限度标准。B级洁净区（静态）的空气悬浮粒子的级别为IS05,同时包括表中两种粒径的悬浮粒子。对于C级洁净区（静态和动态）而言，空气悬浮粒子的级别分别为ISO7和ISO8o对于D级洁净区（静态）空气悬浮粒子的级别为ISO8o测试方法如下：最少采样点数量NL=式中NL为最少采样点：A为洁净室或被控洁净区面积，m2注：在水平单向流情况下，面积A为垂直于气流方向的横截面积。静态测试时，采样点离地面0.8m高度的水平面上均匀布置。每点采样23次。采用计数浓度法即通过收集悬游在空气中的生物性粒子于专门的培养基,经若干时间和适宜生长条件让其繁殖至何见的菌落计数以判断该洁净室的微生物浓度。测试方法采用GB/T16293-2010医药工业洁净室（区）浮游菌的测试方法1 .浮游菌测试的最少采样点数目可参照GB/T16292-2010医药工业洁净室（区）悬浮粒子的测试方法。2 .采样点的位置A）工作区测点位置离地0.8m1.5m左右（略高于工作面）;B）送风口测点位置离开送风面750PX左右；C）可在关键设备或关键工作活动范围处增加测点。3 .最小采样量洁净度级别采样里U次100级100010000级500100000级100300000级100注：每个采样点一般采样一次。4 .采样注意事项A）对于单向流洁净室（区）或送风口，采样器采样口朝向应正对气流方向；对于非单向流洁净室（区），采样口向上。B）布置采样点时，至少应尽量避开尘粒较集中的回风口。C）采样时，测试人员应站在采样口的下风侧，并尽量少走动。D）应采取一切措施防止采样过程的污染和其他可能对样本的污染。（8）沉降菌的测试采用沉降法，即通过自然沉降原理收集空气中的生物性粒子于培养皿，经若干时间和适宜的生长条件让其繁殖到形成一个个独立可见的菌落计数依据,以判定该洁净室（区）的微生物浓度。沉降菌测试一般采用等规格的平板培养皿,也可根据工艺要求选择合适的培养皿。培养基的准备及灭菌、培养皿的制备、培养皿使用前的培养采用与本标准浮游菌测试相同的方法制备静态测试时洁净室（区）沉降菌采样点的布置应遵循均匀全面的原则，避免采样点在某局部区域过于集中，除非是为了特殊的目的。工作区采样点位置离地0.8L5m左右，离开送风面750px以上，动态测试时也可在关键设备或关键工序处增加采样点。采样点的位置可以与悬浮粒子的采样点相同，每个采样点至少采样一次。对于单向流洁净室（区），采样时应正对气流方向，对于非单向流洁净室（区），采样时培养基平皿打开向上，采样时应适当避开尘粒较集中的回风口，测试人员在采样时也应站在采样器管口的下风侧。在进行测试之前应先对所用的培养皿进行检查确认没有气泡、无凹陷、无细菌生长并在使用有效期内，培养皿在使用前必须用消毒剂擦净外表面。采样结束后，将培养皿倒置于恒温培养箱中培养（35oC±248
