路基附属(电缆槽、综合接地、路肩墙、排水沟、过轨及电缆井)施工技术交底.docx

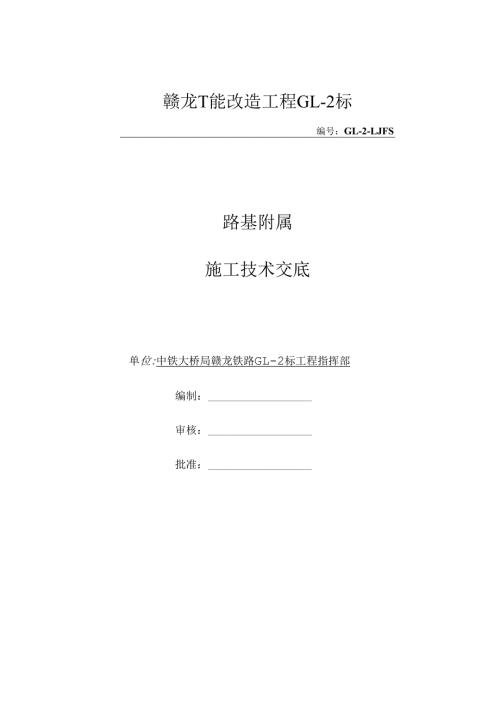

赣龙T能改造工程GL-2标编号：GL-2-LJFS路基附属施工技术交底单位:中铁大桥局赣龙铁路GL-2标工程指挥部编制：审核：批准：2014年6月发布2014年6月实施一、总体说明及要求1、适用范围12、设计文件13、施工规范及验收标准2二、铁路路基电缆槽1、材料22、设计技术要求22.1 电缆槽22.2 电缆井42.3 盖板42.4 电缆槽过渡42.5 过轨42.6 其它43、制作、检验及储运要求53.1 制作要求53.2 检验要求53.3 储运要求54、施工安装要求64.1 施工工序64.2 施工工艺75、注意事项8三、铁路路基综合接地1、贯通地线埋设102、分支引接线埋设103、路基与桥梁、隧道过渡段贯通地线连接104、两侧贯通地线间的横向连接105、接地极、接地端子设置116、注意事项11四、铁路路基排水沟1、开挖基坑122、钢筋安装123、模板124、混凝土浇筑125、混凝土养护126、路基水沟允许偏差、检验数量及检验方法12路基附属电缆槽、综合接地、路肩墙、排水沟、过轨及电缆井施工技术交底一、总体说明及要求1、适用范围本路作业指导书适用于赣龙铁路GL-2标DKloI+697.415DKloI+762,DK102+230DK102+773,DK130+801.675DK130+805,DK134+390DK134+430.37,DK135+840.77DK135+933.025,DK136+126.395DK136+134,段路基工程施工。2、设计文件赣龙铁路工程DKlo2+230773段路基路肩墙、电缆槽、排水沟、过轨管线及电缆井施工相关设计图纸文件如下：(1)改建铁路赣州至龙岩铁路扩能改造工程施工图DKlo2+230DKlo2+773路基设计图图号：赣龙扩施GL-2(路)-100(2) 2013年4月电缆槽、接触网立柱、声屏障细部参考图集(3)通路(2010)8401铁路路基电缆槽(4)赣州至龙岩铁路扩能改造工程施工图路基工程参考图集2011年2月(3) 赣州至龙岩铁路扩能改造工程施工图路基电缆槽及站后接口工程设计与施工参考图集2013年3月(4) 赣龙铁路扩能改造工程综合接地系统、隧道过轨管和桥梁立柱基础专项设计技术交底会议纪要(2012)91号(7) (2013)OH号工程联系单路基工程通信过轨位置表(8) 2013年12月设计提供电力过轨位置及要求(9)关于对电缆槽、接触网立柱、声屏障细部参考图集图纸核对意见及回复意见(10)关于对DKlO2+230773段路基接触网基础、电缆槽以及通信、电力过轨和电缆并布置图纸核对意见3、施工规范及验收标准根据招投标文件以及建设单位要求，本工程墩身现场施工应遵循的规范及标准主要有：高速铁路路基工程施工质量验收标准(TB10751-2010)(对于本工程的岩溶注浆、接触网基础、电缆槽、预埋管线、综合接地工程采用此标准)新建时速200公里客货共线铁路工程施工质量验收暂行标准(铁建函20048号)铁路路基工程施工质量验收标准(TB10414-2003)铁路混凝土工程施工质量验收标准(TB10424-2010)铁路路基工程施工安全技术规程(TB10302-2009)铁路工程基本作业施工安全技术规程TB10301-2009_二、铁路路基电缆槽1、材料(1)钢筋混凝土电缆槽、电缆井混凝土强度采用C25,盖板混凝土强度不低于C35,设计使用年限为30年。(2)水泥应采用强度不低于RO42.5的普通硅酸盐水泥。2、设计技术要求2.1电缆槽(1)电缆槽采用通信信号共槽、电力分槽型式，通信信号槽与电力槽采用钢筋混凝土整体预制，中间采用隔板隔离，电缆槽设置于路肩上。(2)本工程采用盖板式电缆槽。(3)电缆槽采用现场集中工厂化预制，电缆槽泄水孔预制成孔，其他预留孔现场集中机械钻孔。图一：路堤电缆槽埋设及路肩墙示意图图二：路堑电缆槽埋设及侧沟示意图2.2电缆井(1)通信信号电缆井、电力电缆井均采用钢筋混凝土现浇施工，通信信号电缆并大小为1.2X1.2X0.9m,电力电缆并大小为1.5X1.5X1.5m。铺设盖板式电缆槽时，一般在过轨处及电缆槽过渡处设置电缆井，各类线缆余长一般采用在电缆槽内蛇形敷设设置，也可在电缆井内设余长；铺设整体式电缆槽时，过轨点间距较大，尚需在过轨点间设置电缆并以便线缆余长和敷缆，电力电缆井(包含过轨电缆井)一般250m左右设置一处，通信信号电缆井(包含过轨电缆井)一般500m左右设置一处。(2)电缆井内设挂钩，线缆经过电缆井时，过轨的线缆应在井底敷设，设置余长线缆应在井底或井壁底层挂钩上敷设，其它线缆应悬挂于电缆井侧壁挂钩上,通信信号电缆并悬挂于线路侧挂钩上，电力电缆并悬挂于远离线路侧挂钩上。(3)对直放站位置，线缆路基侧设上、下路基电缆槽与电缆井外侧壁预留槽连通以便线缆上、下路基2.3 盖板电缆槽、电缆井盖板均采用活性粉末混凝土预制，电缆槽盖板厚25mm,电缆井盖板厚50mmo2.4 电缆槽过渡路基电缆槽与桥梁、隧道电缆槽采用现浇一定长度的电缆槽在平面上及纵断面上进行顺接，区间路基与车站电缆槽采用电缆井连接，用接触网D拉线基础限界较大，此处电缆槽需往外移16cm,需设置转角不大于30。的过渡段。2.5 过轨(1)过轨管数量：电力过轨采用6根中150mm的钢管，通信过轨采用2根100的钢管；(2)过轨管应在靠近电缆井两侧井壁对称布置，电缆井相邻净间距不小于Imo2.6 其它(1)为保证电缆槽的稳定性，电缆槽外侧与基床底层顶面设置混凝土路肩，混凝土路肩应现场立模浇筑。(2)接地端子应安装在电缆槽靠近线路侧的槽壁上，安装位置一般应按轨旁设备、设施的安装接地里程确定。3、制作、检验及储运要求3.1制作要求(1)电缆槽及盖板预制场充分利用铁路沿线设置的制梁场、拌合站、库房以及原材料、半成品、成品存放场所，采用现场集中工厂化预制，实现小型构件的工厂化生产要求，对于钢筋混凝土电缆槽必须采用振动台震动成型工艺，电缆井应采用现场浇筑。(2)制作电缆槽、电缆井及盖板的模板应具有足够的强度、刚度和稳定性,为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采用钢模或塑钢模。(3)电缆槽(井)浇筑混凝土前应及时清除模板内杂物或钢筋上的油污，模板有缝隙和孔洞时，应予堵塞，不得漏浆。(4)活性粉末混凝土盖板预制对材料、设备、工艺、养护温度等要求高，为保证施工质量，应加强专业化队伍建设，推广专业化生产，推行工厂化预制，索掺加的钢纤维不得外露，以防施工安装时造成人员受伤。(5)缺棱角的盖板，应按不合格产品处理，不得上道铺设。3.2 检验要求(1)预制电缆槽、盖板及现浇电缆井的强度应满足施工图要求；(2)预制电缆槽、盖板及现浇电缆井的强度检验及各部分尺寸的允许偏差应符合现行高速铁路路基工程质量验收标准(TBlO751-2010)、铁路路基工程施工质量验收标准(TB10414-2003)的相关要求。3.3 储运要求(1)电缆槽采用汽车运输时，车厢底部、四周以及两层板块间应铺一层草帘或其它缓冲物，防止运输中边角磕碰、磨损，车箱底部应保持平坦，设法使产品固定。运输中，板块必须立放靠近挤实，防止窜动或碰撞，应采用专用机械兜底装卸、搬运，严禁抛掷。(2)电缆槽及盖板应在室内堆放，室外堆放时应有遮盖，堆放场地必须坚实平坦，不同品种、不同规格的产品应分别堆放，产品堆放时应立方、紧贴，倾斜角度不应大于15度，底部应有托架垫托。(3)盖板的存放每摞不宜超过10层，最下一层构件应离地0.1m,不同层之间采用木方进行支垫,避免盖板产生过大变形和开裂,盖板可以立式排块码放,但应注意保护、避免造成构件表面损伤及掉角，现场存放的盖板应进行有效的覆盖，并进行洒水养护。4、施工安装要求4.1施工工序路基本体过轨管埋设应在基床底层填筑到设计标高后经过观测沉降已经满足设计要求后(预压土卸载后)进行，电缆槽、电缆井施工应在基床表层填筑到设计高程后进行，具体施工工序详见下图：a.路堤:b.路堑:4.2施工工艺(1)电缆槽安装电缆槽安装时应采用专用机械在无水条件下切除基床表层级配碎石或人工开挖基床表层的级配碎石，切（挖）除范围至电缆槽内侧壁以外5cm,切（挖）除后于槽底铺设一层粗砂，粗砂顶部设置5cm厚的MlO水泥砂浆找平层后安装电缆槽，电缆槽安装完毕后采用C25混凝土回填内侧基坑并及时施工槽外混凝土路肩及路堑侧排水沟及平台，电缆槽与接触网立柱、声屏障基础间缝隙采用MlO水泥砂浆或C25混凝土灌实。电缆槽宜采用机械或人工吊装，盖板式电缆槽节间采用MlO水泥砂浆勾缝,整体式电缆槽槽节对接时应在接口处涂抹沥青。（2）电缆井施工电缆井采用人工或机械开挖，现场采用钢筋混凝土浇筑，电缆井其内边超挖部分采用C25混凝土浇筑，底部设IOCm厚C25混凝土垫层，电缆井开口与电缆槽连接处内侧应采用MlO水泥砂浆顺接抹平，以防棱角划伤线缆，连接错开处应采用MlO水泥砂浆封堵，以防鼠类进入。（3）电缆槽（井）盖板安装为保证盖板安装平整牢固并防水，电缆槽（井）盖板安装前应在电缆槽（井）顶面涂抹沥青后再安装盖板，安装前应保证各类线缆敷设完毕。（4）过轨管埋设过轨管施工采用个人工或机械挖槽，槽底设C25混凝土基础，厚不小于IOcmo对于路堤地段，应在路堤填筑至基床底层顶面后埋设，对于基床表层换填地段的路堑应在基床范围内原状岩（土）挖除后埋设，基床表层以下的基坑应采用C25素混凝土回填，待混凝土强度达到设计强度的70%以后再施工基床表层级配碎石。对于基床表层不换填地段的硬质岩石路堑，应在路堑施工至路基面高程后埋设，基坑内全部采用C25素混凝土回填。5、 注意事项（1）电缆槽（井）的施工应与接触网立柱、声屏障基础、线见集水井、沉降和位移观测设备等统筹协调。（2）电缆槽（井）施工及过轨管埋设应按设计要求的位置、形状、尺寸、与线下工程同步施工，不得因其施工而破损、危及路基本体的稳定与安全。（3）本路基段电缆槽在一般路段外侧边缘至线路中心距离按4.49m设置,在D型拉线基础位置按4.65m设置；电缆槽安装时有泄水孔的一侧朝线路外侧,电缆槽中通信信号槽设置于靠近线路侧，电力槽设置于通信信号槽外侧。(4)电缆槽(井)施工完成后应保证泄水孔排水顺畅，同时泄水孔内埋设埋设镀锌铁丝网以防鼠类等小动物进入；在路堤路肩墙及路堑水沟施工时注意埋设与电缆槽(井)泄水孔对应的泄水孔，且保证泄水孔外倾角度排水顺畅。泄水孔按照纵向23米设置，同时在电缆槽底部亦按照间距23米设置直径80mmPVC管泄水孔，靠路基中心线一侧采用土工布包裹(详见图一、图二)。(5)路桥、桥隧连接处采用顺接电缆槽过渡时，电缆槽过渡段平顺连接，弯曲角度不大于30度，过渡段盖板应采用路基或桥梁电缆槽盖板切割成合适尺寸后进行安装，所有线缆敷设完毕后应采用Mlo水泥砂浆将盖板固定在顺接电缆槽上。(6)采用钢管的过轨管应进行镀锌防护措施，施工前应对钢管口应用圆锂进行打磨，防止日后敷
