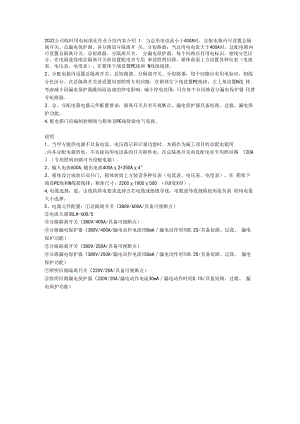

2022公司临时用电标准化作业介绍内容介绍 1、当总用电电流小于400A时，总配电箱内可设置总隔离开关、总漏电保护器，各分路设分隔离开 关、分短路器；当总用电电流大于400A时，总配电箱内可设置总隔离开关、总短路器、分隔离开关、 分漏电保护器。每个回路应有用电标识，相线分色区分，在电源进线端总隔离开关前设置配电室专用 事故照明回路。箱体前面上方设置各种仪表（电流表、电压表、电度表），在箱体下端设置PE线和 N线接线排。2、分配电箱内设置总隔离开关、总短路器、分隔离开关、分短路器，每个回路应有用电标识，相线 分色区分。在总隔离开关前设置局部照明专用回路，在箱体左下角设置PE线排，左上角设置N线 排。考虑减小因漏电保护器跳闸而造成的停电影响，减小停电范围，可在每个分回路设分漏电保护器 代替分短路器。3、总、分配电箱电器元件配置要求：隔离开关具有可视断点，漏电保护器具备短路、过载、漏电保 护功能。4,配电箱门应编制软铜线与箱体及PE线排做电气连接。说明1、当甲方提供电源不具备电流、电压指示和计量功能时，本箱作为施工项目的总配电箱用,向各分配电箱供电，不直接向用电设备的开关箱供电，在总隔离开关前设配电室专用照回路 （20A）（专用照明回路可另设配电箱）。2、输入电流600A,输出电流400A2+250A4°3、箱体设计成前后双开门，箱体前面上方装设各种仪表（电流表、电压表、电度表），在 箱体下端设PE线和N线接线排，箱体尺寸：22001000500 （高X宽X厚）。4,电缆选择：进、出线按供电要求选择五芯电缆或绝缘导线，电缆或导线规格按所接负荷 的用电量大小选择。5、电器元件配置：总隔离开关（380V/600A/具备可视断点）电流互感器LH-600/5分路隔离开关（380V/400A/具备可视断点）分路漏电保护器（380V/400A/漏电动作电流150mA漏电动作时间0.2S/具备短路、过我、 漏电保护功能）分路隔离开关（380V/250A/具备可视断点）分路漏电保护器（380V/250A/漏电动作电流150mA漏电动作时间0.2S/具备短路、过我、 漏电保护功能）照明回路隔离开关（220V/20A/具备可视断点）照明回路漏电保护器（220V/20A/漏电动作电流30mA漏电动作时间0.1S/具备短路、过载、 漏电保护功能）
