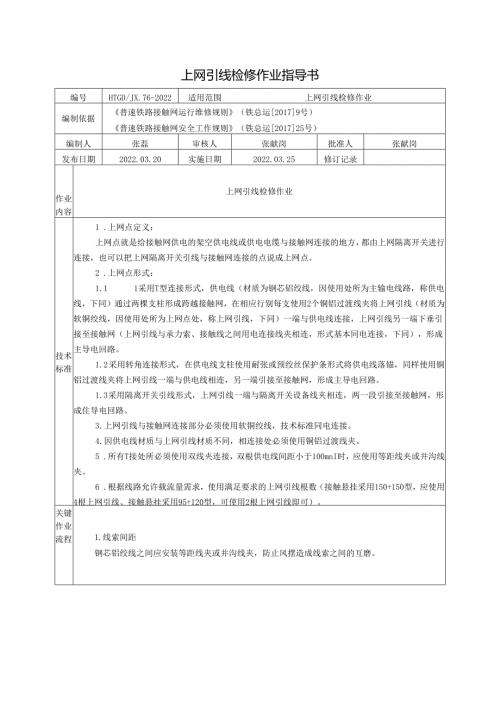

上网引线检修作业指导书编号HTGD/JX.76-2022适用范围上网引线检修作业编制依据普速铁路接触网运行维修规则（铁总运20179号）普速铁路接触网安全工作规则（铁总运201725号）编制人张磊审核人张献岗批准人张献岗发布日期2022.03.20实施日期2022.03.25修订记录作业内容上网引线检修作业技术标准1 .上网点定义：上网点就是给接触网供电的架空供电线或供电电缆与接触网连接的地方，都由上网隔离开关进行连接，也可以把上网隔离开关引线与接触网连接的点说成上网点。2 .上网点形式：1.1 1采用T型连接形式，供电线（材质为钢芯铝绞线，因使用处所为主输电线路，称供电线，下同）通过两棵支柱形成跨越接触网，在相应行别每支使用2个铜铝过渡线夹将上网引线（材质为软铜绞线，因使用处所为上网点处，称上网引线，下同）一端与供电线连接，上网引线另一端下垂引接至接触网（上网引线与承力索、接触线之间用电连接线夹相连，形式基本同电连接，下同），形成主导电回路。1.2 采用转角连接形式，在供电线支柱使用耐张或预绞丝保护条形式将供电线落锚，同样使用铜铝过渡线夹将上网引线一端与供电线相连，另一端引接至接触网，形成主导电回路。1.3 采用隔离开关引线形式，上网引线一端与隔离开关设备线夹相连，两一段引接至接触网，形成住导电回路。3 .上网引线与接触网连接部分必须使用软铜绞线，技术标准同电连接。4 .因供电线材质与上网引线材质不同，相连接处必须使用铜铝过渡线夹。5 .所有T接处所必须使用双线夹连接，双根供电线间距小于100mnI时，应使用等距线夹或并沟线夹。6 .根据线路允许载流量需求，使用满足要求的上网引线根数（接触悬挂采用150+150型，应使用4根上网引线、接触悬挂采用95+120型，可使用2根上网引线即可）。关键作业流程1.线索间距钢芯铝绞线之间应安装等距线夹或并沟线夹，防止风摆造成线索之间的互磨。2 .线夹材质软铜绞线与钢芯铝绞线相连接必须使用铜铝过渡线夹，线夹应使用面正确，防止线索之间发生电腐蚀。3 .驰度要求上网引线驰度应符合接触悬挂因温度变化伸缩的要求，且不得侵入受电弓动态包络线，可以将上网引线制成弹簧圈形式；4使用压接式线夹，型号应正确，压接牢固，铜铝过渡线夹连接面正确。工具：接触网综合测量仪（1台）；钢卷尺（5m、1套）；小绳（15m、1根）；大绳（15m、2根）；力矩扳手（OTOON-m、2套）；开口扳手（300mm、2把）。材料（依现场型号选用）：承力索电连结线夹（4套）；接触线电连结线夹（4套）；铜铝过渡料线夹（4套）；电连结线（若干）；铁线（64.0、若干）；铜绑扎线（若干）；电力复合脂（若干）；砂纸（若干）、螺栓、螺母、垫片、开口销等（若干）。主要风险点及控制措施风险点控制措施1 .人员触电。2 .高空坠落。3 .车辆撞轧。4 .机械伤害。1 .防止作业范围不明造成触电；防止作业不标准造成触电；防止作业车平台转向带电设备；防止感应电伤害。2 .防止安全用具不良造成坠落；防止高空作业不设监护造成坠落；防止接触网作业车上下联控不到位造成坠落。3 .防止封锁前上道被撞；防止防护措施不到位或防护人员失职造成现场人员被撞；防止未及时避让列车被撞；防止接触网作业车撞人；防止通讯设备状态不良造成作业人员被撞。4 .防止抛掷工具材料伤人；防止作业不标准伤人。应急处置1 .发生人身伤害时，立即进行紧急救护（触电时尽快使触电者脱离电源），拨打120急救电话，并及时向上级部门汇报。2 .作业过程中若发生线夹扭面，应及时用扭面器将扭面处线索进行校正，使线夹垂直于轨面。
