x发电厂煤场扬尘治理改造项目(EPC)钢结构安装施工组织设计.docx

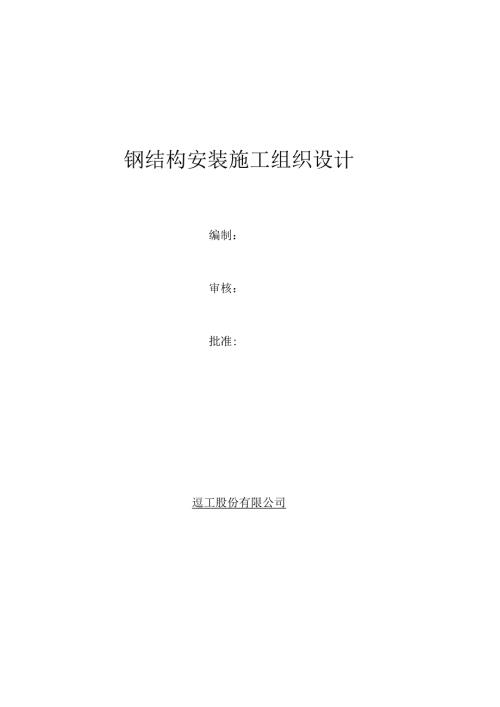

钢结构安装施工组织设计编制：审核：批准:逗工股份有限公司第1章编制说明51.1 工程文件51.2 遵循的标准和规范5第2章工程概况及特点72.1 工程概况72.2 工程特点112.3 工程难点116、桁架高空吊装难度大12第3章施工部署133.1 施工部署依据133.2 施工部署内容133.3 施工总体目标133.3.1 质量目标143.3.2 工期目标143.3.3 安全目标14334文明施工目标143.3.5 服务目标143.4 施工平面的布置管理143.4.1 布置依据143.4.2 布置原则153.4.3 施工平面布置图153.5 办公及临建163.6 施工现场用电163.7 施工现场用水17第4章工程施工进度计划184.1 施工进度计划18第5章施工准备计划195.1 技术准备计划195.2 现场准备计划19第6章资源配置计划206.1 项目组织机构206.2 劳动力配置计划206.3 机械设备投入计划206.3.1 现场施工拟投入的主要工具及机械设备216.3.2 设备投入计划保证措施21第7章钢结构施工方案27.1 钢结构施工方案总体思路227.2 钢结构安装具体步骤227.3 钢结构拼装方案307.3.1 构件现场拼装方案说明307.3.2 主体钢结构现场拼装顺序及拼装内容307.3.3 主桁架拼装分段307.3.4 桁架拼装机械的选择307.3.5 拼装场地的确定337.3.6 拼装胎架布置及做法337.3.7 现场拼装方法347.4 钢结构吊装方案及预应力索安装357.4.1 吊装前的施工准备357.4.2 支撑胎架设计357.4.3 主桁架吊装417.4.4 山墙位置桁架安装567.4.5 预应力钢索的吊装、放索工艺577.4.6 预应力钢索张拉587.4.7 滑移施工具体方案617.5 结构滑移施工方案617.5.1 滑移施工方案说明617.6 结构卸载777.6.1 卸载步骤777.6.2 卸载过程中及完成后检查项目797.6.3 卸载安全注意事项797.7 现场油漆及防火涂料涂装工艺807.7.1 现场油漆施工工艺807.7.2 防火涂料的涂装工艺82第8章放线、定位测量措施848.1 钢结构测量控制重点、难点分析848.2 钢结构测量施工内容以8.3 定位测量放线施工工艺流程858.4 定位测量放线施工工艺858.4.1 放线、测量说明858.4.2 放线、测量定位精度保证858.4.3 放线、测量定位细则888.4.4 支座预埋板的检测及相应措施908.4.5 主体结构构件的吊装就位控制908.4.6 保证钢结构施工测量精度的措施908.5 施工过程监控918.5.1 施工监测原则918.5.2 监测设备及测点布置和监测方法91第9章质量控制措施及检测方法949.1 质量保证体系949.1.1 质量管理体系949.1.2 质量管理制度949.1.3 质量管理网络949.1.4 质量管理具体内容959.2 主要节点施工质量保证措施969.3 焊接质量保证措施979.3.1 焊接准备979.3.2 焊接施工999.3.3 焊接防层状撕裂措施1009.3.4 焊接检验1029.4 主要质量检验程序1029.5 不合格的管理1049.6 夏季雨季施工措施1049.6.1 夏季施工措施1049.6.2 雨季施工措施105第10章绿色施工、现场安全施工及文明施工措施10610.1 总体目标及方针10610.2 安全教育程序10610.3 安全管理制度10710.4 安全管理措施10710.5 文明施工108第11章生产安全事故应急救援预案10911.1 触电安全事故应急救援预案10911.2 高空坠落安全事故应急救援预案Ill11.3 物体打击事故应急救援预案11211.4 机械伤害应急救援预案11311.5 预应力张拉的应急措施114第1章编制说明1.1工程文件1、招标文件及设计说明2、本工程屋盖结构施工图纸3、本工程土建结构及钢结构施工图纸4、施工各相关单位的进度情况及工程总体施工进度计划1.2遵循的标准和规范1、钢结构设计规范(GB50017-2003)2、建筑结构荷载规范GB50009-20123、钢结构工程施工质量验收规范GB5020520015、建筑施工安全检查标准JGJ5920116、建筑施工高处作业安全技术规范JGJ8020117、预应力钢结构技术规程CECS212-20068、钢结构焊接规范GB50661-20119、预应力筋用锚具、夹具和连接器GB/T14370-200710、预应力混凝土用钢绞线GB/T5224-2003;H、预应力用液压千斤顶JG/T321-201Io12、预应力用电动油泵JG/T319-201113、重型结构整体液压提升技术规程DG/TJ08-2056-200914、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2On15、建筑抗震设计规范(GB50011-2010)16、空间网格结构技术规程(JGJ7-2010)17、索结构技术规程(JGJ257-2012)18、钢管结构技术规程(CECS-280:2010)19、冷弯薄壁型钢结构技术规范(GB50018-2002)20、火力发电厂土建结构设计技术规程(DL5022-2012)21、屋面工程质量验收规范(GB50207-2012)22、建筑防腐蚀工程施工规范(GB50212-2014)23、建筑防腐蚀工程施工质量验收规范(GB50224-2010)24、热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB/T709-2006)25、碳素结构钢和低合金结构钢热轧薄钢板和钢带(GB912-2008)26、碳素结构钢和低合金结构钢热轧厚钢板和钢带(GB/T3274-2007)27、涂装前钢材表面腐蚀和除锈等级(GB-8923)28、建设工程质量管理条例29、建筑工程施工质量验收统一标准(GB50300-2012)30、建设工程安全生产管理条例31、施工现场安全生产保证体系(DGJ08-903-2003/J10238-2012)32、工程结构设计基本术语标准(GB/T50083-2014)33、施工企业安全生产评价标准(JGJT77-2003/J278-2010)34、建筑工程抗震设防分类标准(GB50223-2008)35、建筑机械使用电安全技术规范(JGJ33-2001/J119-2012)36、建筑施工高处作业安全技术规范(JGJ80-91)37、建筑施工现场环境与卫生标准(JGJ146-2004)38、建筑施工场界噪声限值及其测量方法(GB12523-12524-90)39、建设工程项目管理规范(GB/T50326-2010)40、建设工程文件归档整理规范(GB/T50328-2012)41、建筑结构可靠度设计统一标准(GB50068-2012)42、火力发电厂与变电站设计防火规范(GB50229-2006)43、钢结构防火涂料(GB14907-2002)44、建筑设计防火规范(GB50016-2014)45、建筑钢结构防火技术规范(CECS200-2006)以上规范和标准以最新版本为准第2章工程概况及特点1.1 工程概况X国际X发电厂位于山东省邹城市西南约IOkm的唐村镇，是山东电力网的主力电厂。现有装机总容量2540MW,其中一二期工程安装4×335MW机组。本单体为一二期丙丁煤场，平面尺寸为长23OmX宽145m,高约40.07m,总面积约为3335Om2。煤场内运行两台斗轮机。本封闭煤场结构采用张弦钢桁架结构，内弦支承较接。主钢桁架断面为倒三角形立体桁架，桁架宽度4m,厚度3.5m,肩部厚度4.4m。为减小桁架对支座的侧向推力，在满足斗轮机操作空间的前提下，设置钢拉索，钢索最低处净空20.578m。为保证钢桁架平面外稳定，设置了7道纵向联系桁架、10条刚性系杆及18道横向刚性斜交叉撑。柱脚支座采用成品球型固定式较支座，支座底标高L500m。两侧山墙抗风桁架为三角形立体桁架，底部采用销轴支座，承担山墙重量和水平风荷载；顶部采用可滑动支座，将水平荷载传递到屋顶结构，并释放屋面重力荷载和侧向风荷载产生的变形。桁架结构和山墙抗风结构采用圆钢管，屋顶模条采用冷弯薄壁型钢，山墙模条采用轻型桁架结构。煤棚所在位置现场卫星图封闭煤棚钢结构屋盖整体结构平面布置图煤棚钢结构典型剖面图t山墙部位抗风柱布置图r¾>t三4«的立面图煤堆往南侧清理一部分。2、钢结构施工不能影响正常生产3、钢结构安装难度大由于煤棚下方的煤堆不能全部清理，因此不能采用常规的高空拼装或者利用支撑胎架进行原位分段拼装的方案，只能考虑滑移的施工方案，而结构的跨度很大，因此滑移过程如何保证结构的稳定难度很大。4、桁架现场拼装精度要求高此结构长度常、截面高、形状为弧形、单根桁架重约UO吨，如何保证拼装时结构不变形，满足高空安装精度要求，是必须解决的一大课题。5、施工工期短本项目施工安装周期较短，实际安装工期为5个月，如何在现有的时间内完成此项目，是对施工组织实施能力的重大考验。6、桁架高空吊装难度大主桁架结构长大145米，只能采用分段吊装。且安装高度较高最高约40m。高空吊装及多口对接难度非常大。7、管结构焊接要求高此项目主要为管结构，钢管焊接不同于一般钢板焊接，对口位置为全方位熔透焊接，特别是在高空位置的焊接，由于作业面条件差，故对于焊工素质及焊接措施提出很高的要求。8、测量定位本工程为异形结构，为实现屋盖整体曲面效果，满足设计要求，各构件的安装时跟踪测量定位显得尤其重要。9、预应力施工工艺复杂预应力的布置是为了减小支座水平推力，但预应力的施工工艺和工序是正确施加预应力的关键。因此需要指定详细完善的预应力专项施工方案。第3章施工部署1.2 施工部署依据(1)本项目设计图纸及其它有关资料。(2)工程施工的特点。(3)现场施工的条件及我公司的拟配置的资源。(4)类似工程施工经验。1.3 施工部署内容施工部署的指导思想：以确保合同工期为目标，优质、高速、安全、低耗、全面完成合同承担的施工任务。根据该工程的工程质量和施工条件，将整个工程划分为五大施工部分，即图纸深化、施工准备、钢结构拼装、滑移施工、预应力施工。每部分施工内容安排一套作业力量，并在施工中实施动态管理。该工程在施工程序上，按照先主体结构后附属结构的原则组织施工。着重做好各工序之间的、各工种之间和各专业之间的穿插与搭接工作。为了整个工程的顺利进行，在施工部署上，将施工全过程划
