临建施工方案.docx

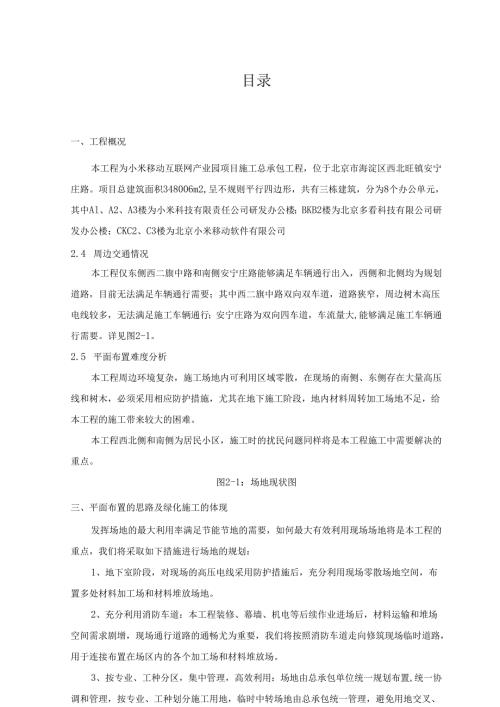

目录一、工程概况2二、平面布置的现状分析31.1 1施工现状31.2 场内道路及临建现状31.3 临时水电及排污现状31.4 周边交通情况31.5 平面布置难度分析3三、平面布置的思路及绿化施工的体现4三、场内外交通组织方案53.1 场内外交通组织整体思路53.2 场外材料设备运输组织5四、生活区布置方案6五、办公区布置方案95.1 招标人监理办公区布置95.2 总承包办公区布置9六、生产区布置方案106.1现场围挡及出入口布置106.2 场内道路人车分流布置106.3 原材料临时堆场及加工场布置116.4 养护室布置156.5 标识标牌布置156.6 临时厕所、封闭式垃圾池布置166.7 现场大门及围挡17一、工程概况本工程为小米移动互联网产业园项目施工总承包工程，位于北京市海淀区西北旺镇安宁庄路。项目总建筑面积348006m2,呈不规则平行四边形，共有三栋建筑，分为8个办公单元，其中Al、A2、A3楼为小米科技有限责任公司研发办公楼；BKB2楼为北京多看科技有限公司研发办公楼；CKC2、C3楼为北京小米移动软件有限公司2.4 周边交通情况本工程仅东侧西二旗中路和南侧安宁庄路能够满足车辆通行出入，西侧和北侧均为规划道路，目前无法满足车辆通行需要；其中西二旗中路双向双车道，道路狭窄，周边树木高压电线较多，无法满足施工车辆通行；安宁庄路为双向四车道，车流量大,能够满足施工车辆通行需要。详见图2-1。2.5 平面布置难度分析本工程周边环境复杂，施工场地内可利用区域零散，在现场的南侧、东侧存在大量高压线和树木，必须采用相应防护措施，尤其在地下施工阶段，地内材料周转加工场地不足，给本工程的施工带来较大的困难。本工程西北侧和南侧为居民小区，施工时的扰民问题同样将是本工程施工中需要解决的重点。图2-1：场地现状图三、平面布置的思路及绿化施工的体现发挥场地的最大利用率满足节能节地的需要，如何最大有效利用现场场地将是本工程的重点，我们将采取如下措施进行场地的规划：1、地下室阶段，对现场的高压电线采用防护措施后，充分利用现场零散场地空间，布置多处材料加工场和材料堆放场地。2、充分利用消防车道：本工程装修、幕墙、机电等后续作业进场后，材料运输和堆场空间需求剧增，现场通行道路的通畅尤为重要，我们将按照消防车道走向修筑现场临时道路，用于连接布置在场区内的各个加工场和材料堆放场。3、按专业、工种分区，集中管理，高效利用：场地由总承包单位统一规划布置,统一协调和管理，按专业、工种划分施工用地，临时中转场地由总承包统一管理，避免用地交叉、相互影响。4、主要工序优先：优先满足混凝土浇筑和钢结构运输、吊装。5、采用商品混凝土、预拌砂浆等成品材料，减少场地负担，或到场后直接转入施工层。6、确保安全，绿色环保，兼顾美观：合理规划场地，确保使用安全，同时有序分类布置各种设施，紧而不乱，协调美观。平面布置还需充分考虑节能、节材、节水、节地和环保功能，做到绿色施工，对场地内的树木，绿地进行保护。三、场内外交通组织方案3.1场内外交通组织整体思路本工程东侧为西二旗中路，车流量大同时道路比较窄，无法满足施工车辆的通行需要，因此东北门仅供施工人员及小型运输车辆出入；南侧为安宁庄路，双向四车道,为主要交通干道，在现场南侧设置东南门和西南门，作为大型机械车辆、运输车辆及大型设备出入口。为有效组织车辆进出现场，每个大门设置专人指挥车辆进出现场，指挥人员配备对讲机，在指挥车辆进出现场的同时，监查周边道路的车辆运行情况，及时反馈给项目部，以便及时组织场内车辆选择场内道路行驶路线，避免发生交通拥堵。在现场内设置6m宽环形硬化道路，做为现场运输、消防通道。制定周密的措施,规划交通流向，设专人指挥交通，并建立内外通信联络系统，保证交通运输的顺畅。四、生活区布置方案根据招标文件，在施工现场的东侧，西二旗中路东侧有一块代征绿地（约15000m2）用于办公生活区临建建设，该地距离施工现场约50m,可以使用至本工程结束。根据招标文件，我单位在工程结束后，在招标人规定的时限内将该生活办公区彻底清理直至符合有关部门的接收条件。办公生活区待建位置具体详见图4-1o员藏员浴餐图4-1办公生活区待建位置图人生活居住，同时设置厨房、餐厅、开水房、洗衣间、男女卫生间、男女浴室等功能用房。另外我们将在整个生活区覆盖无线WlFL宿舍均配备冷暖空调及USB手机充电孔，餐厅安装有线电视等多种措施提高工人生活质量。生活区场内设置宽为6m的出入道路，停车场内采用透水砖铺设。临建彩钢板房之间间距为4m,满足消防通道需要。生活区彩钢板房均按照北京市要求采用岩棉板A级防火材料搭建，详见生活区临建示意具体详见图8.4-2,按建设工程施工现场消防安全技术规范(GB50720-2On)设置消防设施及消防通道。另外生活区场地南侧存在一处加油站，根据加油站周边安全距离标准一览表我们将生活区建设在加油站50m范围外，保证工人生活区的安全。图4-2生活区临建示意图生活区布置图具体详见附图五十九：小米移动互联网产业园项目施工总承包工程办公区及生活区平面布置图五、办公区布置方案1.1 招标人监理办公区布置根据招标文件，施工现场的东侧，穿过西二旗中路内一栋2层破混结构(地下一层地上两层，面积约100OnI2),距离施工现场约30Ilb使用期限约两年半左右。我单位将在此栋小楼布设为招标人、监理办公区，并配备足够的办公设施、设备。本工程结束后我单位将拆除此楼并彻底清理直至符合有关部门的接收条件。1.2 总承包办公区布置由于施工现场场地环境限制，我单位将在西二旗中路东侧代征绿地的上建立管理人员办公生活区。办公区紧邻管理人员生活区，位于管理人员生活区南侧。管理人员办公区建设三栋临建板房用于管理人员办公需要，管理人员办公区设置办公室30间，经理室、会谈室、会议室、医疗室、监控室、库房、男女卫生间各1间，卫生间为水冲式环保卫生间，在保证管理人员生活起居的同时尽量避免污染当地环境。此总包办公区使用从工程开工直至工程结束。后附详图。六、生产区布置方案依据本工程现场的特点，我单位将本着有效利用场地，科学规划的原则，对施工现场用地分为剩余土方施工阶段、地下室结构施工阶段、地上结构施工阶段（回填前）、地上结构施工阶段（回填后）、屋面施工阶段、二次结构砌筑工程施工阶段、装饰装修施工阶段7个阶段进行规划布置，并对各阶段场地进行动态调整。6 .1现场围挡及出入口布置施工现场在我单位进场前前期单位已经完成2.4米破砌围墙的砌筑施工，其并分别在施工现场东北侧、东南侧、西南侧设置三处大门，其中东北大门供施工人员及小型车辆出入；东南门和西南门作为大型机械车辆、大型运输车辆和大型设备主要出入o现场里面剖面图见下列六图。注：由于前期施工单位未考虑雨水下渗对边坡的影响，存在安全隐患，应业主及监理要求，对现场基坑周边裸露土部分进行硬化，硬化采用标号C20混凝土，最薄处150厚，由基坑临边防护位置向施工临时道路找坡。图一图三图四图五图六7 .2场内道路人车分流布置1建立运输保障体系D设置专门的部门负责材料、设备的进出场运输管理，各部门在材料使用前24h向该部门提出材料进、出场运输巾请，巾请人应按照实际进度，说明需用材料的数量,最早、最晚进出场时间等内容，由相关人员统一安排材料的具体进出场时间。除此之外，该部门还应负责运输过程中的组织、协调，负责与地方管理部门的沟通与协调，应对运输过程中的突发事件，处理施工现场进出材料、设备对周边道路的不利影响。2)交通组织原则实行人车分流，现场布置6m宽环形硬化道路，为现场运输、消防通道。由于生活区布置在现场东侧的代征绿地上，施工人员主要穿过西二旗中路从现场东北门进入施工现场，我们将要求工人必须从人行道穿过西二旗中路，并在进场后设置工人进场通道，通过设置在东北侧的安全教育大厅、安全设备展示馆、样板观摩馆，让工人在进场时通过观摩教育后进入施工场地。施工现场南侧的安宁庄路为施工车辆进入现场的主要交通干道，车辆主要从现场南侧的东南门和西南门进入施工现场，沿东侧，南侧和西侧的现场环形道路完成材料运输，达到人车分流状态。现场车辆装卸材料、等待出入时，不得占用现场大门口道路，确保道路畅通。3)施工期间的交通管理措施(1)把现场交通标志布置齐全，不许驶入的位置标以禁行标志。(2)建立临时交通岗，设交通安全员，随时疏导现场交通拥挤现象。(3)征得招标人同意，在现场布置电子监控器，除监视现场施工情况外，同时监控临时出入口交通状况。(4)主出入口设保安24小时值班，同时保安做好车辆出入记录，以方便查询。(5)定期召开交通安全会议，传达交通安全要求，使现场内部人员遵守临时交通规则。(6)分包进场前，对分包单位进行交通组织方案交底，确保交通组织方案有效落实。(7)项目交通组织方案应根据现场情况不断深化，确保交通运输畅通。(8)定期对工人进行交通安全教育，保证工人在施工现场到工人生活区通行的交通安全。6.3原材料临时堆场及加工场布置由于施工现场场地条件限制，在各个施工阶段原材料临时堆放场地和加工场布置进行动态变化管理，现场分为剩余土方施工阶段、地下结构施工阶段、地上结构施工阶段（回填前）、地上结构施工阶段（回填后）、屋面施工阶段、二次结构砌筑工程施工阶段，装饰装修阶段7个阶段。1由于本工程可利用施工场地较为有限，我们将沿现场环形道路周边设置材料加工场、材料堆放场，保证塔吊覆盖的同时能够使现场材料顺利运输到施工作业面，对于塔吊无法覆盖到的加工场，我们将利用夜间进行材料倒运，保证现场施工进度。剩余土方施工阶段、地下结构施工阶段、地上结构施工阶段（回填前）3个施工阶段中的材料加工堆放场地布置表具体详见表6.3-1o表6.3-1材料加工堆放场地布置表（1）序号设置名称尺寸个数1钢筋原材堆场8.5m×12m5个2钢筋加工场8.5m×12m5个3成品钢筋堆场8.5m×12m5个4木料堆场8.5m×12m4个5木工加工场8.5m×12m4个6钢结构堆场8.5m×12m3个7安装材料堆场8.5m×12m3个8周转工具料场8.5m×12m6个9预应力场地8.5m×12m1个10车载泵停靠点8.5m×6m10个11库房5m×6m3个2在完成地下室结构施工并完成肥槽、地下室顶板回填土回填后，我单位将根据正式消防车道走向修筑现场临时道路，串联地上各个独立塔楼，并在临时道路周边设置相应的材料加工堆放场地。地上结构施工阶段（回填后）阶段现场材料加工堆放场地布置表具体详见表6.3-2o表6.3-2材料加工堆放场地布置表（2）序号设置名称尺寸个数1钢筋原材堆场8.5m×12m6个2钢筋加工场8.5m×12m6个3成品钢筋堆场8.5m×12m6个4木料堆场8.5m×12m6个5木工加工场8.5m×12m6个6钢结构堆场8.5m×12m3个7安装材料堆场8.5m×12m3个8周转工具料场8.5m×12m6个9车载泵停靠点8.5m×6m10个10库房5m×6m3个11砌体材料堆场8.5m×12m8个3在完成主体结构施工后，现场将在每座独立塔楼安装一台施工电梯，选取靠近临时道路，以便材料运输，并在施工电梯周围
