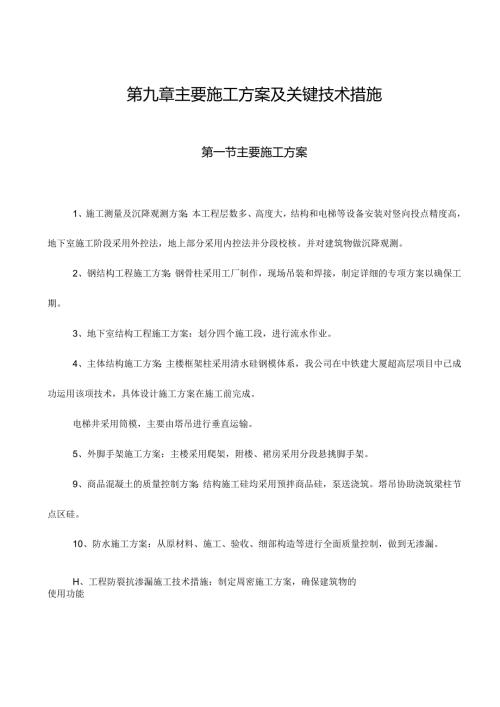

第九章主要施工方案及关键技术措施第一节主要施工方案1、施工测量及沉降观测方案：本工程层数多、高度大，结构和电梯等设备安装对竖向投点精度高，地下室施工阶段采用外控法，地上部分采用内控法并分段校核。并对建筑物做沉降观测。2、钢结构工程施工方案：钢骨柱采用工厂制作，现场吊装和焊接，制定详细的专项方案以确保工期。3、地下室结构工程施工方案：划分四个施工段，进行流水作业。4、主体结构施工方案：主楼框架柱采用清水硅钢模体系，我公司在中铁建大厦超高层项目中已成功运用该项技术，具体设计施工方案在施工前完成。电梯井采用筒模，主要由塔吊进行垂直运输。5、外脚手架施工方案：主楼采用爬架，附楼、裙房采用分段悬挑脚手架。9、商品混凝土的质量控制方案：结构施工硅均采用预拌商品硅，泵送浇筑。塔吊协助浇筑梁柱节点区硅。10、防水施工方案：从原材料、施工、验收、细部构造等进行全面质量控制，做到无渗漏。H、工程防裂抗渗漏施工技术措施：制定周密施工方案，确保建筑物的使用功能第二节施工测量及沉降观测金中环商务大厦由三层地下室，地上部分由6层裙房、50层主楼和18层附楼组成。由于本工程体量大、工期紧、施工场地狭小，测量工作必须与其它施工作业配合好。为确保整个工程优质、高效地施工，精心制定以下施测、仪器设备等方面的方案。一、施工测量的基本原则1、整体控制局部。2、高精度控制低精度。3、长方向、长边控制短方向、短边。二、测量方法的选择根据本工程的建筑造型、地理环境等因素，在地下室施工阶段采用外控法。工艺流程如下：施工准备-选取外控制点-建立轴线控制网-经纬仪照准控制点，施测控制轴线一各层楼面细部放线一校核。在士0.000以上主体施工阶段采用内控法来控制整个建筑物的垂直度。工艺流程如下：施工准备T选取控制点T建立轴线控制网T仪器安平T垂直轴线的引伸T各层楼面放线T分段投测T校核。三、仪器及测量人员的配备1、测量仪器的选用根据对精度的要求并结合工程的特点，选择下列仪器:2、测量人员的配备组建以2名测量技师和2名测量工组成的测量小组，对整个工程进行全过程的跟踪测量。垂直轴线控制网的建立阶段3人，垂直轴线的引伸阶段3人，其中仪器操作1人，楼面投点1人，现场记录、内业整理1人，楼面的平面轴线放线阶段23人。考虑到本工程进入主体施工阶段后，作业面较多，在施工繁忙时，可一分为二，两人为一组进行工作。序号主要仪器名称及型号精度数量1全站仪（GTS-311测角精度测距精度1±2n+(2+2ppmDmm2激光垂准仪（苏光、DZJ21/4500013激光经纬仪（苏光、J2-JDA）±2”24自动安平水准仪（苏光、DZS3-1）S22其它工具：钢尺（50InTajiIna防水、防锈）、塔尺、卷尺、线坠、墨线盒等。四、基坑外控点位的复核首先根据总平面图和甲方提供的施工现场的基准控制点，用全站仪进行两测回的测角、测距，联测的数据精度满足测量规范的要求后，即将其作为本工程布设平面控制网的基准点和起算数据。进场后，将利用全站仪的测量模式对外控点位进行逐一复核（如下图所示）。其具体步骤如下：1在施工测量坐标系中，计算出各桩位点的坐标。2 .选取两城市控制网点NlN2,其坐标已知。把N2点作为测站点，NI点作为后视点。把全站仪架在N2点上，把两台棱镜分别架在后视点Nl和位于场地中心的支点Zl上。3 .对全站仪进行对中和整平，设置好仪器参数。4 .进入坐标测量模式，输入测站点坐标、仪器高、目标高。目标高全站f测站点全站仪坐标测量示意图5 .进入方位角设置状态，输入后视点坐标。精确照准后视点棱镜中心，仪器根据测站点和后视点的坐标，将自动完成后视方向方位角的设置。6 .精确照准支点Zl处的棱镜。测量完成后，可显示出支点Zl的坐标以及至支点Zl的距离、垂直角和水平角等。7 .把Zl点作为测站点，N2点作为后视点，任一桩位点作为目标点，全站仪就可自动计算出其坐标。五、建筑平面控制网的建立1、地下室施工阶段：此施工阶段是测量工作中最重要、任务最繁忙的阶段。用全站仪复核前期承台、地梁、电梯井坑施工轴线控制网后，如其精度满足测量规范要求，可将其作为本工程的平面控制网，即本工程的外控制网。外控制点为CPlCP12点（如下图所示）。把全站仪架设在基坑上的一控制点上，参照基坑上的另一基准点，这两点可根据甲方提供的城市测量控制网中的基准坐标计算得出坐标值。通过这两点，在基坑内可引测出任意通视的主轴线上的两点。.CP4_CP5CP6CP表示外控点LP表示内控点对应的控制轴线均在一条直线上，此控制轴线偏离最近轴线为2米,CPK）-CP控制线为1米。建筑轴线控制网2、上部主体施工阶段采用内控法进行，建立内部控制轴线网，详见上图，控制点LPlLP&、裙房施工阶段LP2、LP3LP7、LP8点形成内控制线，进行垂直传递。(2)、附楼施工阶段LPl、LP2、LP4LP5点形成内控制线，进行垂直传递。(3)、塔楼施工阶段塔楼平面内控制网的建立：(详见上图)LP2、LP3LP5LP6点形成内控制线，进行垂直传递。六、建筑平面控制网的竖向传递为保证建筑物的测量精度，对结构的控制轴线的竖向传递采用激光垂准仪垂直投点法引测。DZJ2激光垂准仪是在光学垂准系统的基础上增加半导体激光器，分别给出上下同轴的两道激光铅垂线，并与望远镜视准轴同心、同轴、同焦；可配网格激光靶，使测量精确、方便。在首层楼面上放样出8个内控点(LPlLP8点)，内控制点布置在投影面积内，考虑到控制轴线一般与梁、墙等构件的中心重合，从而在楼板上预留测设洞口，因此将控制轴线向楼板中平移2M引测到施工作业层后再返回。控制点的具体位置见本节附图。控制点刻划在首层楼面预留的4块10OmM100mMIOnIn钢板上，每块钢板下焊4根长70InIn的o6的钢筋以便锚固。首层以上各层楼面浇筑混凝土时，在对应于下层控制点的位置处均预留X30Omm勺30Omm激光传递孔，并在予留孔四周筑设高50mm勺阻水圈。通过激光测放孔，就可把内控点(LP1-LP8)投测到各层楼面上。激光垂准仪铅直投点法(如下图所示)的操作步骤简述如下：1、将仪器架设于控制点上方，对中调平。2、安置垂准线，垂准仪自动安平。3、接通电源，发射激光束，然后调整焦距，旋转仪器调整旋钮，使光斑直径调到最小。4、当激光对准内控点后，在所测楼地面用网格激光靶接收激光束，将光束对准光靶的焦点。5、按照光靶上的十字线在混凝土楼板上作出标记。每个内控制点都投点完成并经校核无误后，即可以各投点为基准，弹出闭合的控制轴线，据此进行楼面的放线。激光接收靶田6、对传递点之间进行长度、角度和每个传递点的精度校核，同时规定每个传递点每隔一层检查一次垂直度，偏差值不大于2mm控制点引测完毕，用全站仪进行检查，即在同一测站上架设全站仪测量其天顶角来检查。经校核满足精度要求后，把各相关的投影点相连即基准线，然后将这些基准线平移至楼面各轴线。以控制点建立的控制轴线为依据，按设计尺寸放样出各边柱轴线，再以此为依据，分别放样至外边梁柱、剪力墙及楼面上，这样既可相互独立、又相互联系地进行施工放样。七、建筑物的定位放线本工程建筑面积大、工期紧凑，可充分利用全站仪测量的无接触、实时、高精度等优越性能，对其进行准确定位，以保证工程的质量。特别是在地下室施工阶段，利用全站仪可大大简便测量工作，全站仪放样模式的具体操作步骤类似于如前所述的测量模式。在主体施工的测量放样中，遵循二次放样、三线到位、内外结合、主次分明、步步校核的原则。1、模板的放样：主要为水、电预埋、墙柱筋的调整、验收提供依据，给出控制轴线即可。由于模板上不便安置仪器，用线坠将下一层内控制轴线通过模板上的预留洞引测到模板上，采用距离交会法将所需点位测出。2、施工层放样：各控制轴线传递到施工层后，直接采用经纬仪偏角法测设出各轴线的点位。由于施工层上，当遇有墙的插筋隔挡时，拉尺量距误差较大，可利用全站仪来测定相邻的轴线距离进行复核。无误后，即可放出墙柱等细部三线。八、建筑的标高控制1、高程控制网的建立首先对施工现场内的甲方提供的标高基准点与城市水准点按国家二等水准测量规范要求进行联测，所测数据满足测量规范的要求后，在现场基坑四个角的附近布置三个以上的高程点BMl、BM与已知标高基准点构成闭合水准路线，形成高程控制网，其实测过程按四等水准观测来进行。2、高程控制网的传递根据施工现场内的标高基准点在首层靠近四角的柱上引测4个同一高程的标高点，并用红漆做好标记，作为高程向上传递的标高基准点。每一层都用水准仪进行校核，要求四个导入点标高互差值应小于3MM符合要求后取平均值作为该层标高的基准。标高的传递使用日本产50mTajima标准钢卷尺通过柱、电梯井壁、剪力墙等精密量距向上传递。每层都至少要有4个点引测，以便相互校核和满足楼层施工的需要，引测的步骤是：(1)、先用水准仪(S2级)根据甲方提供的基准水准点引测出士0.000线，定桩(点)；校核无误后再向引测处准确测出相同的起始标高线。(2)、用钢尺沿铅直方向向上测量出施工层，应测出每层500水平标高线，各层的标高线均由多处的起始标高线向上直接量取。(3)、将水准仪安置到施工层，校测由下面传递上来的水平线，误差应在士3三以内。在各层找平时，应后视两条水平线作校核标高施测时要注意：前后视距离必须等长或近似等长；钢尺使用前必须经过计量部门检测；中午高温时不宜操平，仪器严禁在高温、暴晒情况下工作。九、控制轴线和高程的分段校核由于主楼高度大，要求垂直精度高，为防止测量累积误差，提高观测精度，采取分段校核：裙楼一次，以上每10层进行一次标高、轴线的全面校核。如下图示:第I阶段：六层裙房，BP±0.000-25.470;第H阶段：七一-六层，即25.470-64.220;第皿阶段：十七一二十六层，即6422098.820;第W阶段：二十七一三十六层，即98.820133.620;第V阶段：三十七一顶层，即133620204J50;具体做法是：当第一段施工完毕后，将此段首层控制点和水准基准点精确地投至上一段的起始楼层，并进行控制网的检测和校正，确认控制点准确无误后，如以前的控制点误差超出允许范围，要重新埋点。1、控制轴线的校核：每个投测复核段施工完毕后，用IMM钢丝、15KG铅锤人工投点进行对比校核。2、高程的校核：可以利用全站仪竖向测距法进行校核，竖向测距使用全站仪加弯管，可测得较长段垂距，控制钢尺逐段丈量的累积偏差，检查已设在筒壁上的标高。测量方法是在楼面测量孔上架设GTS-311全站仪，利用壁
