塔式起重机安装方案.docx

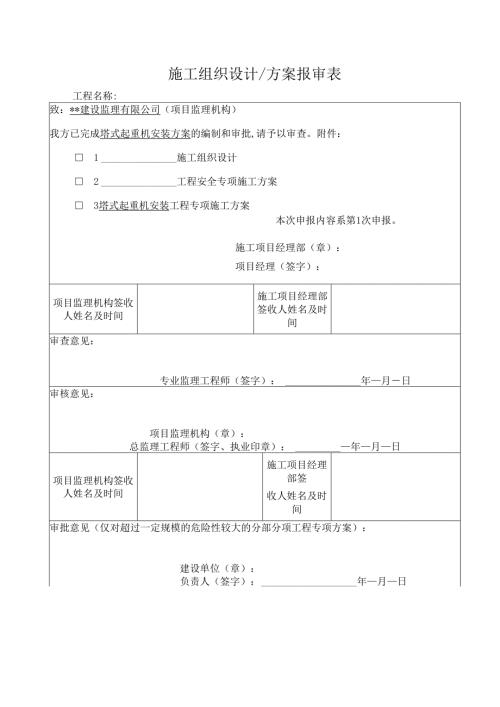

施工组织设计/方案报审表工程名称:致：*建设监理有限公司（项目监理机构）我方已完成塔式起重机安装方案的编制和审批,请予以审查。附件： 1施工组织设计 2工程安全专项施工方案 3塔式起重机安装工程专项施工方案本次申报内容系第1次申报。施工项目经理部（章）：项目经理（签字）：项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间审查意见：专业监理工程师（签字）：年月日审核意见：项目监理机构（章）：总监理工程师（签字、执业印章）：年月日项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间审批意见（仅对超过一定规模的危险性较大的分部分项工程专项方案）：建设单位（章）：负责人（签字）：年月日注：1、施工项目经理部至少在计划开工前7天提出本报审表，给项目监理机构，建设单位审查，审批留出必要的时间。2、本表一式三份，项目监理机构、建设单位、施工单位各一份。专项施工方案审批表（总包）工程名称日期施工单位专项施工方案内容简述：我单位根据规范要求及现场实际情况，组织技术人员编制塔式起重机安拆专项施工方案，请贵单位审核。产权证号：*塔式起重机安拆专项施工方案附在表后：编制人签名审核部门审核意见审核人审核日期技术质量部安全管理部机械设备部项目管理部总承包单位技m签名：K负责人审批意见：（总承包单位公章）年月日注：专项方案由施工单位相关专业工程技术人员编制，施工单位技术部门技术、安全、质量负责人审核，施工单位负责人批准；实行施工总承包的，专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字。专项施工方案审批表（分包）工程名称日期分包单位专项施工方案I我单位根据规1导现场施工，行专项施工方案W勺容简述：在要求及现场实际情况，组织技术人员编制此塔式起重机安装方案指手贵单位审核。产权证号：*寸在表后：编制人签名审核部门审核意见审核人审核日期技术同意20*.08.13安全符合20*.08.13质量符合20*.08.13分包单位技术负责人审批意见：签名：（分包单位公章）20*年08月13日注：专项方案由施工单位相关专业工程技术人员编制，施工单位技术部门技术、安全、质量负责人审核，施工单位负责人批准；实行施工总承包的，专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字。塔式起重机安装方案工程名称：*项目EPC工程总承包（装配式产权证号：*型号：QTZ280编制人：审核人：批准人：时间:20*.08.13专业分包单位：*设备租赁有限公司目录11、编制目的12、编制依据1二、工程概况1三、塔吊选型及位置21 .塔吊位置22 .塔吊附属设施43塔吊基本技术参数5四、现场管理目标9五、准备工作及人员分工和职责91、准备工作2、人员分工3、人员职责11六、塔吊安装前准备工作12七、(QTZ280)安装流程图15八、塔吊安装说明151、塔吊安装过程：152、安装后的调试20九、塔吊顶升说明19L顶升说明19十、质量、安全、环保管理措施20一.编制说明1、编制目的根据现场实际施工需要以及现场施工工序的穿插安排工作，为了保证塔吊安装工作安全、有序、高效的完成，特编制本方案用于指导现场塔吊的安装工作。2、编制依据1.1 1房建设项目QTZ280(7525)塔吊基础施工方案；1.2 起重机设计规范(GB/T3811-2008)；1.3 塔式起重机安全规程(GB5144-2006)；1.4 塔式起重机设计规范(GB/T13752-1992)；1.5 混凝土结构设计规范(GB130010-2011)；1.6 建筑工程施工现场供用电安全规范(GB130194-2014)；1.7 建筑机械使用安全操作规程(JGJ33-2012)；1.8 施工现场临时用电安全技术规范(JGJ46-2005)；1.9 建筑施工安全检查标准(JGJ59-2011)；1.10 10建筑施工高处作业安全技术规范(JGJ80-2016)；2. 11建筑施工塔式起重机安装、使用、拆卸安全技术规程(JGJ196-2010)；3. 12高空作业机械安全规则(JG13099-1998)；4. 13现场施工安全生产管理规范(DGJO8-903-2010)；5. 14施工图纸；6. 15现场的实际情况；7. 16QTZ280塔吊说明书二、工程概况1 .工程简述1.1 本方案包含现场办公区、临时道路、材料堆场及加工厂、大门、洗车台、洗车槽、消防设施、临电设施、临水设施等布置1.2 工程名称：工程地址：监理单位：*建设监理有限公司施工单位：*建设有限公司安装单位：*设备租赁有限公司根据项目生产计划，安排塔吊在基础施工之前安装完毕。塔吊的具体平面布置详见塔吊平面布置图。塔吊位置按塔吊说明书精确计算，经安装单位认可,满足安装、顶升、拆塔及施工要求。三、塔吊选型及位置根据建筑总平面图所确定的建筑物的数量、外型高度、平面尺寸、施工构件的重量及施工料场位置综合选择塔吊的型号和数量，本工程选用QTZ280型塔吊。以便用于硅结构施工时的材料、设备的垂直运输。施工中将根据实际情况和机械性能要求，选择性加设扶墙件。塔吊有关参数如表工作参数最大幅度最大起重附墙距塔重QTZ28075m16TmT塔吊布置时已充分考虑到四周建筑物的影响，塔吊基础对承台的影响，群塔作业的安全作业等,使之均有相对的安全距离及相应的保护措施，现场塔吊布置、中心坐标等见附图。L塔吊位置根据建筑物的总体平面布局并考虑周边状况，塔吊基础顶面标高为筏板底面塔吊最高高度:H1一吊索高度,取L5米。H2一构件高度,取3米。根据H=H1+H2+H3+H4+H5+H6公式计算塔吊高度。H3一安全操作距离，取5米。H4一建筑物总高，不同的楼按不同的高度考虑。H5一地下总高，不同的部位按不同的高度考虑。H6一超出主楼外架高度，取L5米。独立高度超过52.8米须按要求安装附着装置，为满足一般的施工要求，又能最经济地配制附着装置，降低塔机的使用成木，244.5米高度总共设置9套附着装置，具体如图32。21360767(K)75000OoglZ0。0茗OOggp一三三/三.2.塔吊附属设施塔吊专用电箱：为了满足塔吊正常工作，每台塔吊配备专用电箱，根据塔吊的定位对塔吊电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米。8. QTZ280塔吊基本技术参数8.1 塔吊基本技术参数机构工作级别起升机构M4回转机构M5变幅机构M4额定/最大起重力矩（tm）250/300最大起事量（t）16工作幅度（m）4.275（70、65、60、55、50、45、40）起升高度（m）倍率24独立式52.852.8附着式244.5120起升速度（mmin）90/60/48（2倍率）回转速度（rmin）0-0.7变幅速度（mmin）0-68顶升速度（mmin）0.45整机外形尺寸固定式（mXm）2X2整机高度（m）独立式52.8附着式244.5起重臂端部至回转中心距离（m）76.7平衡臂端部至回转中心距离（m）21.36平衡重最大工作幅度（m）7570656055504540重量（t）262523.52018.515.5I>10.5其他电机总功率（kW）97.5（不包括顶升电机）最大工作风压（Pa）250（折合风速20ms）最大非工作风压（Pa）（离地面高度）020m800（折合风速36ms）>20-100m1100（折合风速42ms）>100m1300（折合风速46ms）允许工作温度（Q）20+40海拔（m）1000表3.1起升机构75JLF40电动机型号YZP280S1-4功率（kW）75额定转速（r/min）1475卷筒容绳量（m）550缠绳层数（层）5减速器型号JQ08额定输出扭矩（Nm）12500传动比（i）41.75钢丝绳规格20-35W×7-1960最大牵引力（N）40000倍率=2=4最大起重量（t）3.25686.51216起升速度（mmin）906048453024最低稳定速度3.5mmin（4倍率）表3.23.3变幅机构参数变幅机构电动机型号YTDVF132M2-4B功率（kW）7.5钢丝绳速度（mmin）068规格6×19-93-1570-1-光右交配置长度（m）7570656055504'40钢丝绳I1501401301201101009080钢丝绳119085807570656055表3.3JHF系列变频电机型号YTRVFW132M2-4F1/2功率（kW）2X7.5减速器型号JH02B输出扭矩（Nm）12000传动比1：163输出端齿轮参数模数m12齿数Z12变位系数X÷0.5回转支承型号F-QN1830.50滚道中心直径1830模数m12齿数Z135变位系数X+0.5表3.43.5顶升机构参数顶升机构电动机型号JHM132M-4V1功率（kW）7.5液压泵站额定压力H（MPa）28额定流量B（Umin）14.4顶升油缸工作压力（MPa）31.5顶升速度（mmin）0.45缸径（mm）200杆径（mm）140行程（mm）1640安装距（mm）2160表3.575米臂长时的起重性能值75米工作幅度(m)-15.8018202224262830.93234起重量(kg)=2800076827090a=41600012647109801034796298966832373507032644075米工作幅度(m)36384042444648505254起重量(kg)a=26567611557255393
