大型食堂钢筋工程施工方案.docx

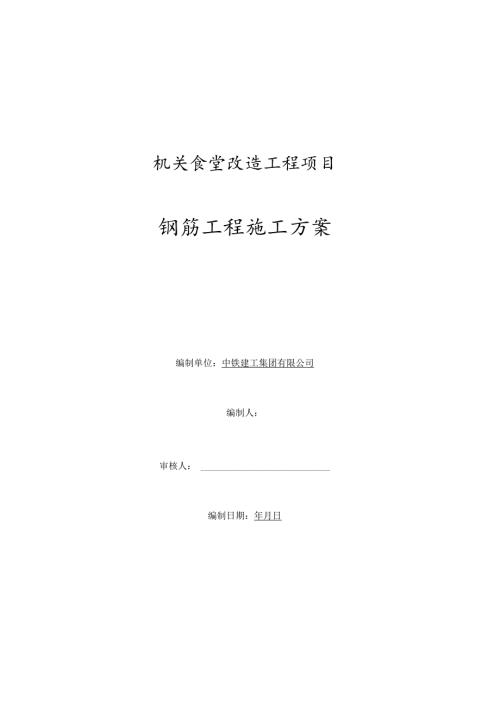

机关食堂改造工程项目钢筋工程施工方案编制单位：中铁建工集团有限公司编制人：审核人：编制日期：年月日目录一、工程概况11.1 项目概况11.2 项目参建单位概况11.3 结构概况21.3.1 结构概况21.3.2 基础钢筋概况2二、编制依据2三、施工安排33.1 施工目标33.2 施工组织机构43.3 施工管理和技术措施43.4 施工进度计划5四、施工准备54.1 技术准备54.1.1 图纸会审54.1.2 技术交底54.1.3 人员培训64.1.4 钢筋放样64.2 材料准备94.2.1 钢筋采购94.2.2 钢筋场地准备114.2.3 堆放要求114.3 施工机具准备124.4 施工人员准备13五、施工工艺145.1 工艺流程145.2 钢筋加工155.2.1 钢筋加工要求155.2.2 钢筋除锈165.2.3 钢筋调直165.2.4 钢筋切断175.2.5 钢筋弯曲175.3 钢筋半成品堆放185.4 钢筋连接195.4.1 钢筋直螺纹连接215.4.2 钢筋电渣压力焊连接255.4.3 钢筋搭接焊接285.4.4 钢筋搭接295.5 钢筋安装295.5.1 基础钢筋安装315.5.2 地下室剪力墙钢筋绑扎375.5.3 框架柱钢筋绑扎445.5.4 梁钢筋绑扎465.5.5 楼板钢筋绑扎485.5.6 楼梯钢筋绑扎49557拦网设计50六、质量要求及验收标准516.1 质量验收516.2 质量控制项目526.2.1 主控项目526.2.2 一般项目526.3 钢筋配料与制作要求536.4 钢筋安装质量要求536.5 钢筋机械连接质量要求546.6 钢筋焊接质量要求566.6.1 钢筋电渣压力焊质量控制566.6.2 钢筋焊接质量控制56七、质量保证措施577.1 严把钢筋、套筒质量控制577.2 严把钢筋下料关577.3 严把钢筋接头连接质量577.4 严格控制和检查钢筋品种、规格、间距、排距577.5 严格控制钢筋保护层厚度587.6 严格控制预埋件、预插筋安装587.7 坚持样板领路原则587.8 加强钢筋工程最终检查验收58八、成品保护措施598.1 钢筋的库存阶段的保护598.1.1 钢运输装卸598.1.2 钢筋原材及半成品堆放598.2 钢筋绑扎阶段的保护59九、安全文明施工措施609.1 安全措施609.2 文明施工措施61十、季节性施工措施6110.1雨期施工措施61一、工程概况1.1项目概况项目名称机关食堂改造工程项目占地面积1572.09m2建筑面积（地上/地下）总建筑面积4784.67Itf（地上3179.69由、地下1604.98皿）地上单体共1栋单体，包括：机关食堂1栋地下室层数总体-1层SiIlI1口tL闻?THL小、"魅INiInMRfIV"”“；F况*辿,鹭流号K,空飕寸彩塔“"加二凸%/2：.'：；桁fV-.李、工耨*7*,r-,*<*二*»，加晔,二.M'j，?心、二史丁科工a'i&t4,，一-、1.Js/V*,',',*：,项目效果图1.2项目参建单位概况项目名称机关食堂改造工程项目建设单位中国铁路南昌局集团有限公司南昌铁路建设指挥部设计单位南昌铁路勘测设计院有限责任公司监理单位南昌华路建设咨询监理有限公司勘察单位南昌铁路勘测设计院有限责任公司施工单位中铁建工集团有限公司1.3结构概况1.3.1 结构概况本工程为钢筋碎框架结构，地上二层地下一层，建筑高度为ILOOOmo结构设计使用年限：50年；建筑结构安全等级：二级。抗震设防类别：丙类（标准设防类）；抗震设防烈度：6度；抗震等级：框架抗震等级为四级。1.3.2 基础钢筋概况本工程所涉及钢筋主要有HPB300、HRB400E直径8-25mm;钢筋的连接形式有冷搭、搭接焊、电渣压力焊、机械连接等。HPB300钢筋可选用E43焊条，HRB400钢筋可选用E50焊条。序号项目内容1钢筋型号抗震等级为一、二、三级的框架和斜撑构件（含梯段），其纵向受力钢筋采用带标识的钢筋，其中框架包括：框架梁、框架柱、框支梁、框支柱、梯梁、梯柱；斜撑包括：斜柱、楼梯梯段板；2钢筋接头形式墙、柱钢筋直径dS14时，采用绑扎搭接；16SdS22时，采用电渣压力焊；d25时，采用直螺纹连接。梁、板钢筋直径dS14时，采用绑扎搭接；16SdS22时，采用电渣压力焊；d25时，采用直螺纹连接。筏板、承台钢筋直径dS14时，采用绑扎搭接；16SdS22时，采用电渣压力焊；d25时，采用直螺纹连接。3底板钢筋马镣设计承台、筏板、坑中坑、墙、板详本方案第五章二、编制依据序号规范、规程名称规范、规程编号1混凝土结构工程施工质量验收规范GB50204-20152建筑地基基础工程施工质量验收标准GB50202-20183建筑工程施工质量验收统一标准GB50300-20134混凝土结构工程施工规范GB50666-20115混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-K2、36建筑物抗震构造详图（多层和高层钢筋混凝土房屋）20G329-17建筑物抗震构造详图20G329（一）8高层建筑混凝土结构技术规程JGJ3-20109钢筋焊接及验收规程JGJ18-201210钢筋机械连接技术规程JGJ107-201611钢筋焊接接头试验方法标准JGJ/T27-201412钢筋机械连接用套筒JG/T163-201313建筑工程资料管理规程JGJ/T185-200914中铁建工集团有限公司技术管理刚性规定实施指南（2022年版）/15中铁建工集团钢筋精细化管理指导手册（1.0版）/16机关食堂改造工程项目施工组织设计/17机关食堂改造工程项目结构施工图/18机关食堂改造工程项目设计变更三、施工安排3.1 施工目标施工目标具体内容进度目标根据项目总进度计划要求完成此项地下室结构工程工序。质量目标工程质量符合国家标准、图纸及合同规定的合格标准。工程质量达到设计院和合同规定的标准。安全目标施工过程中确保不发生任何安全事故。环境和成本目标整个施工过程提倡绿色施工，节能环保。3.2 施工组织机构为实现预期的优质、高效、安全、文明、低耗的管理目标，我司建立有效的管理体系，对各生产施工要素实施全过程的动态管理。劳动力组织方面，根据总进度计划的安排，在保证质量和工期的前提下，组成多个作业班，项目部根据各阶段生产任务安排，提高劳动力计划，确保工程进度。施工责任划分表序号职务职责分工备注1项目经理全面负责钢筋工程施工整体把控，明确相关负责人，对实施过程中的各环节做好监控工作；2生产经理严控钢筋施工情况及人员安排，对施工要求进行全面把关和监督，确保整个施工过程有序可控；3总工提供技术支持，做好工程监督管理；4技术员负责钢筋工程施工技术检查和落实工作；5专职质量员负责对钢筋原材检测检验工作，负责钢筋工程施工过程中下料长度、接头方式、钢筋间距等质量检查工作；6专职安全员负责整个施工阶段安全监督检查，确保施工过程安全可控；3.3 施工管理和技术措施1）保证钢筋工程质量达到合格、创优，要分工明确、责任到人，严格把好质量关。2）项目工程师对技术管理人员进行基础钢筋施工方案交底。3）施工技术人员，对工长、施工操作人员进行技术交底，进行施工难点部位的技术交底及操作办法。4）基础钢筋施工时，安排好值班表，技术负责、质量员、工长轮流值班，关键施工部位要亲自指导，进行旁站指示检查。3.3施工进度计划部位完成绑扎时间地下室底板结构2024.5.17地下一层2024.5.31主楼1层2024.6.122层2024.6.24参施工组织设计中的进度计划，根据现场施工情况动态调整施工进度计划。四、施工准备4.1 技术准备4.1.1 图纸会审(1)图纸会审的程序：由各专业技术人员自行审查图纸，发现本专业施工图存在的问题，及时记录；各专业施工图放在一起核对，检查尺寸、细部做法是否有相互冲突之处；检查建筑图与施工图中尺寸、标高等是否一致，发现问题及时整理记录。(2)项目技术负责人主持项目内部的图纸会审会议，将各专业和专业配合中会出现的问题汇总，并组织大家进行分析，提出设计变更的建议。(3)项目各专业技术人员应坚持日常的图纸审核制度，发现问题及时向项目技术负责人汇报，重大问题由项目技术负责人向公司技术部和总工程师汇报，同设计单位和业主协商解决。4.1.2 技术交底(1)工程在正式施工前，对参与施工的有关管理人员、技术人员和工人进行技术交底及说明，包括设计交底、设计变更或工程洽商交底、分部分项技术交底、关键节点部位技术交底等。(2)设计交底:通过向施工人员说明工程主要部位、特殊部位及关键部位的做法，使施工人员了解设计意图、建筑物的主要功能、建筑及结构的主要特点，掌握施工图的主要内容。(3)设计变更及工程洽商交底：专业工程师及时将设计变更和工程洽商的主要原因、部位及具体变更做法向相关专业技术人员、施工管理人员、施工操作人员交代清楚，以免施工时漏掉或仍按原图施工。4.1.3 人员培训(1)项目技术负责人负责协调各专业工程师及各专业分包的工作，及时对分包单位的钢筋分项管理人员及操作人员进行交底和纠正施工过程中的质量偏差；培养项目各专业工程师的质量意识；加强对钢筋放样工、钢筋加工人员的技术培训和成本意识教育。(2)项目生产经理负责钢筋分项工程的进度、现场安全文明、环境保护的管理，在保证工程质量的前提下,加强对分包队伍的进度意识的培训I；建立合理的奖惩制度，树立安全文明、环境保护利己利人的意识；对现场保安人员进行防盗教育和制定保安管理制度，防止钢筋、直螺纹套筒等材料被盗或者损毁。4.1.4 钢筋放样按图纸和操作工艺标准向班组进行安全、技术交底，对钢筋绑扎安装顺序予以明确规定。钢筋的翻样、加工：根据图纸和进度要求，编制钢筋材料计划和钢筋加工单；钢筋下料计算公式：直钢筋下料长度=构件长度一保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度一弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。钢筋弯曲调整值钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d注：d为钢筋直径序号类型内容1
