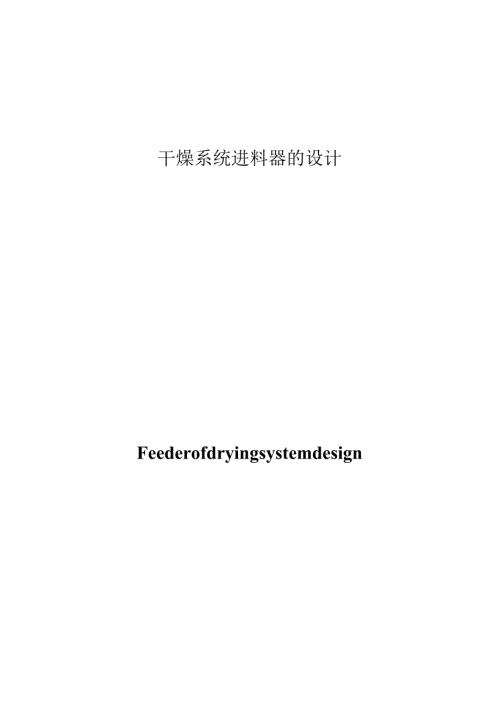

干燥系统进料器的设计Feederofdryingsystemdesign毕业设计（论文）任务书毕业设计（论文）题目：干燥系统进料器的设计设计（论文）的基本内容:（1）明确进料器的技术要求：工艺目的，工作时的负载及其大小，运动形式，各个运动参数的大小及范围，工作环境要求，经济性要求等。（2）根据进料器工作时的负载配置合适电机。（3）对旋转叶轮进行运动分析，分析转轴所受的各种负载，并画出相应的受力图、弯矩图和扭矩图。（4）选择合适的轴承，并对其寿命进行计算。（5）摆线针轮行星轮减速器设计。（6）链传动设计。（7）若干零部件的制造方法和工艺分析。毕业设计（论文）专题部分:题目：设计或论文专题的基本内容：学生接受毕业设计（论文）题目日期第周指导教师签字：年月日摘要干燥系统进料器的设计摘要星形叶轮进料器由电机、传动装置、机壳、底盘和叶轮等组成。机壳上、下端的进、出料口分别与料仓、受料设备连接。电机通过传动装置带动叶轮旋转，物料从上部料仓通过进料口进入到叶轮槽内，叶轮绕水平轴线转动时物料落入叶轮的叶轮格室之间，并随着叶轮的转动而被送至卸料口排出。在整个工作过程中，能连续定量供料和卸料。在环保、治金、化工、粮食、食品等工业部门，形叶轮进料器均得到广泛应用。本设计中，传动装置由摆线针轮减速传动和链传动构成。本设计在全面考虑多齿啮合、运转平稳、轮齿均载等运动学和动力学的要求，实现高承载能力、高传递效率、高可靠性和优良动力学性能等指标，而且要便于制造、装配和检修，设计了该具有合理结构的摆线针轮行星减速器。链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。链传动有许多优点，与带传动相比,无弹性滑动和打滑现象，平均传动比准确，工作可靠；能在高温、潮湿、多尘、有污染等恶劣环境中工作。通过本次的合理设计，实现链传动的高承载能力和高可靠性能等指标，而且要便于制造、装配和检修。利用Sldworks软件对星形叶轮进料器各零件建立几何三维模型、星形叶轮进料器虚拟装配及工程图生成。摆线针轮行星减速器作为重要的机械传动部件具有体积小、重量轻、传动效率高的特点。用本文的方法设计星形叶轮进料器，具有设计快捷、方便等特点。研究结果对提高设计的速度、质量具有重要意义。关键词：星形叶轮进料器摆线针轮减速传动链传动SldworksFeederofdryingsystemdesignAbstractRotaryfeederwasmadeupofmotor,transmission,chassis,chassisandimpellerandothercomponents.Case,thebottomofthefeed,agateandbin,respectively,bythefeedingdevice.Motorgeardrivenbytheimpellerrotation,thematerialfromtheupperhopperthroughthefeedportintothetanktotheimpeller,theimpellerrotatesaroundthehorizontalaxisoftheimpellerintotheimpellermaterialbetweenthecellroom,andwiththerotationoftheimpellerwassenttodischargedischargeport.Throughoutthecourseoftheirwork,abletocontinuouslydosingandunloading.Inenvironmentalprotection,metallurgy,chemical,food,foodandotherindustrialsectors,theimpeller-shapedfeedersarewidelyused.Inthisdesign,bythecycloidgearreducerdriveandchaindriveform.Thedesignofmulti-toothmeshingintheoverallconsideration,smoothrunning,teeth,etc.aresetouttherequirementsofkinematicsanddynamics,highloadcapacity,hightransferefficiency,highreliabilityandexcellentdynamicperformanceandotherindicators,butalsotoeaseofmanufacturing,assemblyandmaintenance,thedesignofthestructurewithreasonableCycloidreducer.Chainoftransmissionisthroughthechainwillhaveaspecialsprockettoothmovementandtheactivepowerdeliveredtothedrivensprockettoothwithaspecialkindoftransmissionmode.Chaindrivehasmanyadvantages,comparedwithbeltdrive,inelasticslidingandskidding,theaveragetransmissionratioaccurate,reliable;inhot,humid,dusty,thereispollutionandotheradverseenvironments.Throughthisrationaldesign,chaindrivetoachievehighloadcapacityandhighreliabilityandotherindicators,butalsotoeaseofmanufacturing,assemblyandmaintenance.SoftwareusingSLDWORKSrotaryfeedergeometryofthepartstoestablishthree-dimensionalmodel,astarwheelfeedervirtualassemblyanddrawinggeneration.Cycloidreducerasanimportantmechanicaltransmissioncomponentswithsmallsize,lightweight,hightransmissionefficiencycharacteristics.Thisapproachtodesignwiththestarwheelfeeder,withadesignspeed,convenienceandotherfeatures.Researchtoimprovethedesignspeed,qualityisimportant.Keywords:RotaryfeederCycloidreducerdriveChaindriveSLDWORKS目录任务书i中文摘要iiABSTRACTiii第1章绪论LI本课题提出的背景及意义1L2国内研究现状1L3本论文的主要内容3第2章进料器箱体的总体设计2.1工作要求及工作条件说明42.2进料的方案选择42.3叶片数的确定52. 4进料器进料能力的计算52. 5叶轮给料机的功率计算6第3章传动装置的设计3. 1确定传动方案io3. 2选择电动机H3. 3分配传动比113. 4传动装置的运动和动力参数计算12第4章摆线针轮行星减速器的设计4.1摆线针轮减速器传动理论144. 2摆线轮、针齿、柱销的结构参数设计154. 3输入轴结构参数设计184. 4输出轴结构参数设计204 .5针齿与摆线轮齿啮合时的作用力215 .6输出机构的柱销（套）作用于摆线轮上的力214. 7转臂轴承的作用力224. 8齿面接触强度计算224 .9针齿抗弯曲强度计算及刚度计算225 .10输出机构柱销强度计算234. 11转臂轴承寿命244. 12输入轴校核与轴承寿命计算244. 13输出轴校核与轴承寿命计算264. 14其它零件的设计284. 15润滑与密封28第5章链传动设计4.1 链传动结构参数设计295. 2链传动的校核31第6章进料器叶轮轴校核与轴承寿命计算6. 1受力分析337. 2轴承寿命计算338. 3按弯扭合成强度校核336. 4精确校核轴的疲劳强度34第7章摆线针轮行星减速器的输出轴工艺设计7.1零件的分析367. 2工艺规程的设计367. 3加工方法的选择377. 4工序的安排387. 5工序划分的确定397. 6拟定加工工艺路线397. 7加工设备的选择407. 8刀具的选择417. 9加工余量,工序尺寸,及其公差的确定427. 10确定切削用量及功率的校核44第8章经济环保性分析52第9章结论53参考文献54致谢56第1章绪论Ll本课题提出的背景及意义进料器：别名送料机，送料器，指用于输送材料的机器。常见于粒料、粉料、片状料、带状等物料的自动化、定量化、精确化的输送。无论是轻工行业还是重工业都不可缺少的传输设备。传统观念，送料器是借助于机器运动的作用力加力于材料，对材料进行运动运输的机器。近代的送料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中，但人们仍然将这些设备归纳在送料料器类的设备中。自动化程度高的送料设备有：由单片机控制的动头式送料器、激光送料料器、高压气压和电脑送料料器等。另外，国外的司生产一种投影送料机这种设备的送台上设有感应器及目察装置，用于对材料轮廓扫描，或在物料投影以引导送料。本课题研究的主要对象是干燥系统的进料器，干燥机是一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作。干燥机通过加热使物料中的湿分（一般指水分或其他可挥发性液体成分）汽化逸出，以获得规定湿含量的固体物料。干燥的目的是为了物料使用或进一步加工的需要。在干燥前，需要定时、定量、连续或间断地给干燥机输送物料，这就得依靠进料器来完成。进料器设计一般有以下几个技术要求：（1）结构简单，自重轻；（2）可连续输送，工作平稳，步调一致；（3）输送速度快，输送能力大，能耗低；（4）工作过载时能够自行保护，避免重大经济损失；（5）操作简单，安全可靠，保养检修容易，维修管理费用低。因此，研究进料器各个功能机械传动结构的优化，并进一步往智能化、绿色化、低能耗的进料器方向深入研究，在成本，质量、控制方面都有很重要的现实意义。1.2国内研究现状送料器是一种典型的机械产品，它借助于机器运动的作用力加力于材料，对材料进行运动运输的机器。近代的送料料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中，但人们仍然将这些设备归纳在送料料器类的设备中。现在市场上普通的送料器按工作方案分类有：（1）带式送料器一般结构主要由输送带、滚筒、支承装置、驱动装置、张紧装置、卸料装置、清扫装置和机架等部件组成。带式送料器是一种生产技术成熟、使用极为广泛的输送设备，具有最典型的连续送料机的特点，近年来发展很快。其主要优点：（1）结构简单，自重轻，（2）输送路线布置灵活，适应性广，可输送多种物料；（3）输送速度快，输送距离长，输送能力大，能耗低；（4）可连续输送，工平稳，不损伤被输
