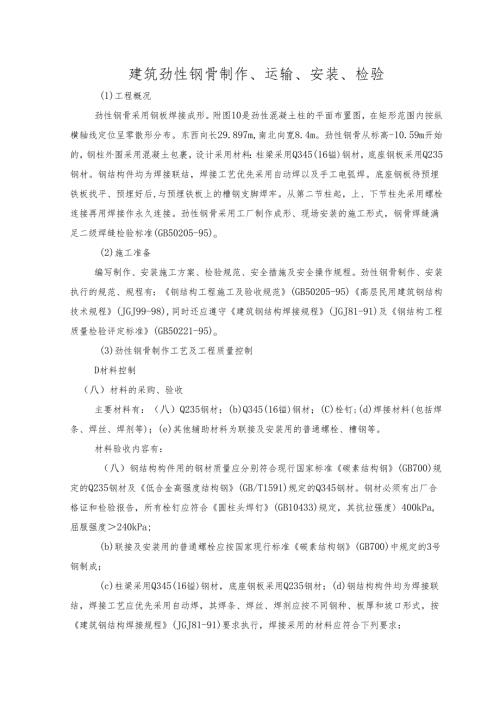

建筑劲性钢骨制作、运输、安装、检验(1)工程概况劲性钢骨采用钢板焊接成形。附图10是劲性混凝土柱的平面布置图，在矩形范围内按纵横轴线定位呈零散形分布。东西向长29.897m,南北向宽8.4m。劲性钢骨从标高-10.59m开始的，钢柱外围采用混凝土包裹，设计采用材料：柱梁采用Q345(16镒)钢材，底座钢板采用Q235钢材。钢结构件均为焊接联结，焊接工艺优先采用自动焊以及手工电弧焊。底座钢板待预埋铁板找平、预埋好后,与预埋铁板上的槽钢支脚焊牢。从第二节柱起，上、下节柱先采用螺栓连接再用焊接作永久连接。劲性钢骨采用工厂制作成形、现场安装的施工形式，钢骨焊缝满足二级焊缝检验标准(GB50205-95)o(2)施工准备编写制作、安装施工方案、检验规范、安全措施及安全操作规程。劲性钢骨制作、安装执行的规范、规程有：钢结构工程施工及验收规范(GB50205-95)高层民用建筑钢结构技术规程(JGJ99-98),同时还应遵守建筑钢结构焊接规程(JGJ81-91)及钢结构工程质量检验评定标准(GB50221-95)o(3)劲性钢骨制作工艺及工程质量控制D材料控制（八）材料的采购、验收主要材料有：（八）Q235钢材；(b)Q345(16镒)钢材；(C)栓钉;(d)焊接材料(包括焊条、焊丝、焊剂等)；(e)其他辅助材料为联接及安装用的普通螺栓、槽钢等。材料验收内容有：（八）钢结构构件用的钢材质量应分别符合现行国家标准碳素结构钢(GB700)规定的Q235钢材及低合金高强度结构钢(GB/T1591)规定的Q345钢材。钢材必须有出厂合格证和检验报告，所有栓钉应符合圆柱头焊钉(GB10433)规定，其抗拉强度400kPa,屈服强度240kPa;(b)联接及安装用的普通螺栓应按国家现行标准碳素结构钢(GB700)中规定的3号钢制成；(c)柱梁采用Q345(16镒)钢材，底座钢板采用Q235钢材；(d)钢结构构件均为焊接联结，焊接工艺应优先采用自动焊，其焊条、焊丝、焊剂应按不同钢种、板厚和坡口形式，按建筑钢结构焊接规程(JGJ81-91)要求执行，焊接采用的材料应符合下列要求：(B)手工焊接用焊条的质量，应符合现行国家标准碳钢焊条(GB5117)或低合金钢焊条(GB5118)的规定，选用焊条型号E5003,与主体金属强度相匹配。(C)自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属相适合，焊丝应符合现行国家标准焊接用钢丝(GB1300)的规定。采用H08A的焊丝与HJ431焊剂配合。2)材料的保管（八）钢材的保管：应按不同的种类、材质、规格型号、批号、炉号等分别存放和保管，并设有明显的标牌，钢材不得直接放在地面上，应放在由方木或型钢组成的垫架上。(B)焊接材料的保管：防止焊接材料吸潮、生锈、牌号搞混，要求材料库有一定的温度和干湿度，不允许放在地面上。(C)栓钉栓焊实践证明：应对栓焊栓钉、瓷环的质量进行检验。3)钢骨的结构形式钢骨1钢骨2、5钢骨3、4本工程设计采用“、”三种基本形式截面，钢柱是采月三l“”字型和“”字型，利用中间腹板组焊而成。4)制作工艺流程：见钢骨制作工艺图。5)钢骨制作要点（八）钢材的矫平、矫直可采用手锤锤击钢材的变形区，机械矫正法如采用压力机、火焰矫正法等。(B)钢材的表面清理对钢材表面上的锈、油污和氧化物等，采用电动角磨机和钢丝刷等方法清除。(C)划线、号料、放样：放样和号料：应根据工艺要求预留焊接收缩余量及切割、刨边和铳平等的加工余量。号料时必须根据工作形状、大小和钢材规格尺寸，利用预先计算法、颠倒插角法等合理布置进行套裁，做到合理用料、节约钢材、提高材料的利用率。用石笔划线时，线条宽度不得大于O.5mm。零件的切割线与号料线的允许偏差应符合下列规定：手工切割：±2.Omm自动、半自动切割：±1.5mm6)切割后，断口中不得有裂纹和大于Lomm的缺棱，并应清除边缘上熔瘤和飞溅物等。切割截面与钢材表面不垂直度，应不大于钢材厚度的10%,且不得大于2.Ommo（八）切割、气割后的钢材矫正普通碳素结构钢工作地点温度低于-16。C,不得冷矫正和冷弯曲。矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不宜大于0.5mmo允许加热矫正，其加热温度严禁超过正火温度(900。O,并且不能浇水急剧冷却。(B)钢骨的组拼根据拼装平台上钢骨的位置线，先制作拼装用胎模，胎模要稳定、牢固、可靠，在使用一段时间后要反复核查。组装时应根据零件加要编号，严格检查核对其材质、外形尺寸、孔距、孔径等部位，毛刺飞边要清除干净，对称零件应注意安装方向避免出错。C)根据本工程钢骨形式，结合焊接方法和焊接顺序等因素，确定组装顺序。拼装焊条必须保证与焊接母材一致；组拼焊点必须保证拼装构件吊装时不会变形，还要保持一定的强度和稳定；拼装焊缝的长度、高度以及间隔距离能保证构件在正式焊接时不会被拉开。组拼好的构件或结构单元，要按图纸要求的规定用油漆对构件进行编号。构件编号的位置和字迹要明显、清楚，大构件上应有三面编号，并应标注构件的重量、长度以及钢构件的基准线、中心线等。在组拼时应严格控制拼装误差，防止出现错口、错边、间隙过大、构件不对称等缺陷超过拼装的允许误差。D）焊接焊工必须取得合格证后方可施焊，合格证中应有焊工的技术水平及能担任的焊接工作。焊条（剂）和焊丝使用前，必须按照质量证明书的规定进行烘焙。所采用的钢材，必须先做力学性能试验，符合要求后，方可采用。施焊前焊工应复查组装质量和焊缝区的处理情况，如不符合要求，应修整合格后方能施焊。若要进行预热，其焊接预热温度及层间温度宜控制在100150。Co多层焊接连续施焊，其中每一层焊缝焊完后应及时清理。焊缝出现裂纹时，焊工不得擅自处理，应申报焊接技术负责人查清原因，订出修补措施后，方可处理。严禁在焊缝区外的母材上打火引弧。根据施工现场的实际条件，首先应进行以下工艺试验：定位点焊；焊缝焊接（焊条直径、焊接电流、焊接顺序、焊前预热、焊后保温）；允许停焊的部位；层间温度的控制；焊缝冷却后的收缩变形测试。E）焊接工艺流程首先进行钢骨的焊接，其焊缝有4条。如图清理钢板及坡口：用气割机清理。定位点焊：用64焊条把翼缘板和腹板按图纸要求点焊。打底：在胎具和专用卡具下，校正尺寸无误后施焊，先用“4焊条把翼缘板和腹板焊牢，焊完后进行清渣。施焊：两台自动焊机在分别在二个平台上沿腹板柱身方向施焊至终点，第一遍在离开第一点起点处50mm处起焊，要求每一遍起焊点和上一遍起焊点错开50mmo一端焊完第一遍后焊另一端的第一遍如此循环往复。每一遍焊完后都要认真清渣，并经专职质检员检查，经检查符合要求后方可停止。每一遍焊接时，必须根据焊条直径调整电流大小。焊后保温：焊缝应缓慢降温，焊完后表面覆盖的焊剂保留2030min,以起保温缓冷作用。”型钢焊接完毕，“”型钢焊接过程类同。根据设计图纸，再进行中间腹板与“”型钢组拼，最后总拼成“、型钢骨，腹板与“、”型钢焊接，同上述焊接过程。F)栓钉焊接工艺每根柱翼缘板上必须焊接栓钉。栓钉必须使用特制的栓钉焊机把一定长度和直径的栓钉以大电流(18002000A),在短时间(0.81.2s)内把栓钉焊牢在钢柱表面，使外包或覆盖的混凝土与钢骨结合在一起，起抗剪作用。栓钉焊接质量检查方法是：先进行外观检查，看焊肉是否饱满均匀，有无偏焊，再用锤在栓钉焊肉较差的一面敲击栓钉头，使栓钉弯曲15。，焊肉无异常现象即为合格，如不合格则在原位稍偏处补焊一个，打弯的栓钉不必再扶正。7)钢骨质量检验在钢骨制作、预组拼、运输、现场等环节，除各班组进行严格自检外，还建立以质检组为核心的管理制度。（八）钢骨必须按图加工，合格后，各加工人员及有关人员均须签字验收,每段均须提供合格证明。(B)所有焊缝施焊前，质检人员均须检查。(C)外观检查：钢骨检查应在完成焊接24h以后进行；焊缝金属表面焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。焊缝外观检验按质量标准(D)超声波检测，达到11级焊缝，检测数量20%。(4)钢骨的安装方案1)安装前的准备编制施工方案。本工程钢骨安装执行的标准是钢结构工程施工及验收规范(GB50205-95)及高层钢结构设计与施工规程的规定。编制施工流水线和安装顺序表：根据华天贵宾楼的平面形状，立体结构形式和选用塔吊的吊装能力，划分如下施工流水线，其主要顺序是确定钢骨I(GKZI)和钢骨2(GKZ2)作为标准柱，其他柱依轴线和偏角关系由标准柱扩展而成，防止焊接及安装误差的累积。2)钢骨安装测量的要求安装测量前，应做好以下工作：检定钢尺、仪器：所用钢尺、仪器应符合要求，使用前必须经计量确认，核对误差后才能使用。柱轴线方格网：应向土建项目部要基础柱，基础定位轴线(不少于4条)和水准点(不少于3点)。（八）基础验线根据土建方提供的控制点，测设出纵横轴线，经闭合校核后，再在基础柱附近打上标记。同时应在周围建筑物上做好主轴线备用后视点。(B)主轴线应闭合，核验依据应从原始点开始。(C)应根据场地情况及设计与施工要求，合理布置钢骨平面控制网和标高控制网。3)钢骨安装前验收对需吊装的钢骨根据出厂编号进行检查、校对。检查的内容有：标记中心线及标高线。钢骨外形尺寸检查，包括长度、宽度、高度、孔间距、层高、柱头不平度等。凡是超标准的缺陷，明显影响安装质量的，应在地面修理，直至合格。(5)钢骨底板支承处及预埋的验收和处理底板支承处及预埋的平面位置和标高是钢骨的基础。预埋板的埋设精度，直接影响到钢结构的安装质量，检查项目和允许偏差应符合有关规定的要求。1)预埋板的埋设由于混凝土结构钢筋的影响，预埋板安装困难，位置难以固定。为了保证埋设精度，首先要测设好位置的控制线，并有相应的固定措施，防止在浇灌混凝土时移动变形。2）预埋及支承的验收预埋必须符合设计要求和标准的规定。用水准仪找出各预埋板顶面的标高差和水平高差。用水平尺找出和预埋板面的水平度，并认真记录。如果经检测发现有数据超差现象，就要对其进行处理，可采用钢板垫平或调整支承槽钢长度来修正预埋板顶面标高差和水平高差。严格按照施工图纸并由土建施工人员配合，在各预埋板找出各轴线位置，并用墨线弹好。验收时应准备好验收资料和各种实测数据。（6）钢骨安装1）安装设备的选择本工程钢骨采用1台125tm塔吊和1台80tm的自升式塔吊分别立在建筑物的西侧和南端。钢骨安装用的配电板、电焊机、焊条烤箱、焊条保温瓶、乙烘瓶均应布置在专用房、专用工具箱内，随着安装层数的增高顺序往上倒运。2）运输设备及运输路线根据设备图纸要求，钢骨长的约7m多，重的有5t多，选用炮拖或平板车即可运输，运输拟请专门的运输公司承运。钢骨在厂内制作完毕后，在厂内宽度为18m、有Iot行车的车间内装车。3）安装顺序根据贵宾楼工程平面外形，选定的安装顺序原则为：以钢骨1（GKZl）.钢骨2（GKZ2）为标准柱，其余柱按标准柱依据轴线、偏角定位进行安装。这种方法可以使安装积累误差减到最小。因此，从厂加工出来的柱子编号与柱子的安装顺序是对应的，每安装一个钢骨均需对应钢骨施工图上构件的编号，连接件编号、规模、数量。钢骨从成品检查、运输、现场核对、安装、校正、焊接到安装质量检查应统一使用同一图表，使整个安装工程秩序井然，忙而不乱，每个环节互相衔接。4）安装接头施工工艺上、下钢骨连接，按设计图纸中的要求采用连接板和螺栓固定，但螺栓孔是不能任意扩孔的。在安装过程中，一节
