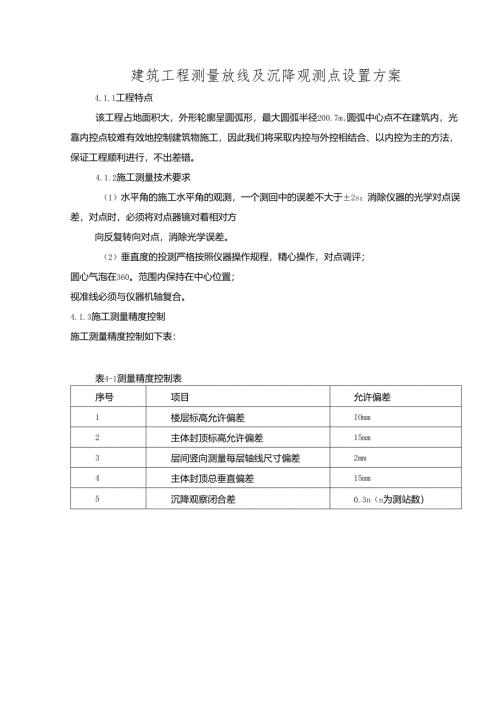

建筑工程测量放线及沉降观测点设置方案4.1.1工程特点该工程占地面积大，外形轮廓呈圆弧形，最大圆弧半径200.7m,圆弧中心点不在建筑内，光靠内控点较难有效地控制建筑物施工，因此我们将采取内控与外控相结合、以内控为主的方法，保证工程顺利进行，不出差错。4.1.2施工测量技术要求（1）水平角的施工水平角的观测，一个测回中的误差不大于±2s；消除仪器的光学对点误差，对点时，必须将对点器镜对着相对方向反复转向对点，消除光学误差。（2）垂直度的投测严格按照仪器操作规程，精心操作，对点调评；圆心气泡在360。范围内保持在中心位置；视准线必须与仪器机轴复合。4.1.3施工测量精度控制施工测量精度控制如下表：表4-1测量精度控制表序号项目允许偏差1楼层标高允许偏差IOmm2主体封顶标高允许偏差15mm3层间竖向测量每层轴线尺寸偏差2mm4主体封顶总垂直偏差15mm5沉降观察闭合差0.3n（n为测站数）中南大宇湘雅医与阮新校区教字中心大楼施-L组织设计4.1.4 规划控制点校核和移位长沙市勘测设计研究院根据设计图纸及规划要求，在现场进行了规划定点放线。对规划控制点，采用JD-2激光经纬仪和50m钢尺进行精确校核。因场地较大，为减小钢尺量距误差，主要利用三角形的几何关系，仅对短边进行钢尺测距，利用角边角关系进行闭合，有关距离、角度计算举例详见图4-1,对距离计算，先以给定的各点坐标计算其距离，然后根据设计图纸所给定的条件进行计算，以检验图纸几何关系与相关坐标给定是否吻合，对校准后的规划点进行保护，作为桩位施测的主控点。考虑到桩基施工时将破坏上述各点，故将各点移位于施工平面之外，并作好有效保护，以备今后规划部门查验，对校核及移位情况书面报建设方、监理方，经建设方、监理方校核后签字备查，移位图4-1规划控制点校核及移位平面图4.1.5 桩位施测Va湖南长大建设集团股份有限公司中南大学项目经理部本工程因先有南栋桩基图，南栋桩基完成后，北栋桩基图才设计出来，故实际施工中，分南北两栋进行两次桩基施测。在施测北栋桩基时，注意和南栋的闭合，南栋桩基采用JD-2激光经纬仪和50m钢尺采用偏角法施测，对北栋桩基,考虑到场地较大、轴线关系较复杂，为确保测量精度及施工进度，改用GTS-310电子全站仪施测，现将有关程序叙述如下：(1)南栋桩基施测因设计图纸分区绘制桩位平面，加上场地较大，同时考虑到闭合需要、其施测顺序为：先用规划控制点D、F及E、G分别对IV区、V区进行桩位施测。再用规划控制点A、C对11区、I区、III区桩位进行施测。对IV区和I区之交点TZ2与IV区特征点TZl进行距离校核以达到区与区之间闭合的目的，同理，对V区与III之交点TZ3与V区之特征点TZ4进行距离校核。桩位施测采用JD-2激光经纬仪及50m钢尺，考虑到场地较大及场内标高起伏较大，先从控制点出发，精确测出一些分测站，进行多站施测，以减小测距误差，在不同测站施测时，测站与测站之间进行交汇点的闭合。桩位施测的具体步骤详见：图4-2a南栋桩位施测附图，其中TZl与TZ2为区间闭合点示例0TZ1与TZ2距离等于TZ3与TZ4距离，应为：2X130000mm×sinl°-4538mmTZ5为测站与测站之间的闭合点示例，分别从测站4与测站5施测TZ5点，其偏差应在允许范围之内。限于篇幅，本方案仅对有关计算举例如下：1)测站6与规划控制点C之距离计算：（八）用坐标计算L6,c=102090.38-101988.33-20.1-32-18.6=33.35(m)(B)用设计图纸所给几何关系计算:L6,c=130(1-cos33。)+3.5+10.5sin45o=20.973+4.95+7.425=33.348(m)两者相差仅2mm,说明A、D、C、E四点坐标无误。2)测站6与测站5之距离计算：L5,6=2X130000XSin4.9。=22208(mm)Z10,6,5=90o+9.8o2=94.9o=94°54t3)测站4、5与特征点TZ5之距离计算：L4,TZ5=L5,TZ5=2X130000XSin3。13607(mm)具体施测操作前，需详细进行内业计算，将计算结果列表，经3人校核无误后再进行现场施测，施测过程中，一定要进行区与区之间的闭合和测站与测站之间的闭合。上述施测点为外弧轴线交点，分别以同径的轴线两点拉线，用钢尺测距法测出中间轴线交点，再利用桩中点与轴线交点的关系，用钢尺测距法测出桩位中心,因桩位中心与各轴线偏差不一，关系较复杂，需在室内先详细计算并在图上标注后再行现场施测，对计算结果及图上标注要进行2人以上复核，以消除计算错误和笔误。在桩井正式开挖时派专人复核，确保万无一失后方可开挖桩井。因桩井开挖时将破坏各规划控制点及主要测站，故将相关测站及规划控制点移于施工平面以外，并使其尽可能在同心圆上，同时做好保护。利用这些点可进行相关校核及主体阶段的放线，移位后的控制网详见：图4-2a南栋桩位施测附图。ssC取s)腿堤*>Ss4牌辗制奉泰密皿轮卷期髭图靠鞘立杰E56比61施J-组织设计甲南大学湖推医字阮新校区数字中心大楼(2)北栋桩位施测北栋桩基采用GTS-310电子全站仪施测，根据设计图纸及规划控制点坐标，计算出边轴线交点坐标，将边轴线交点坐标输入全站OC湖南长大建设集团股份有限公司中南大学项目经理部仪并编号，再到现场根据规划给定坐标点进行轴线交点施测，中间轴线交点可根据边轴线交点拉线用测距法测得，轴线交点坐标施测完毕后，根据各桩中与轴线交点之关系，用量距法施测各桩中心位置。须特别注意的是必须和南栋进行闭合校核，这样既可校核所放桩中正确与否，还可核查南栋桩位偏差。各桩中放出后，再由施工员进行几何关系的校核，以及区与区之间的闭合校核。北栋轴线交点编号详见图4-2b北栋轴线交叉点编号平面图。中南大宇湘雁医竽院新校区教字卬心大楼施组织或计北栋各轴线交点坐标详见表4-2（计算过程从略）.了湖南长大建设集团股份有限公司中南大学项目经理部表4-2北栋边轴线交点坐标一览表点号Xy点号Xy601102045.83144805.906602102055.56244799.966603102049.63644812.443604102067.21644802.699605102051.43544815.771606102069.21544806.396607102053.16444819.135608102071.13744810.135609102054.82244822.534610102072.97944813.913611102056.40944825.968612102074.74344817.728613102057.92344829.434614102076.42544821.580615102059.36544821.580616102078.02744832.931617102060.73244825.466618102079.54744836.457619102062.02644829.385620102080.98544833.335621102063.24544843.592622102082.33944837.314623102064.38944847.198624102083.61044841.321625102065.457444850.826626102084.79744845.353627102066.44844854.476628102085.89944849.410629102067.36344858.146630102086.91644853.488631102068.20144861.835632102087.84744857.587633102068.96244865.540634102088.693444861.705635102069.64544869.260636102089.45144865.839701102070.60944875.490702102090.52344872.762703102071.08344879.242704102091.05044876.932705102071.47944883.004706102091.489448881.112707102071.79544886.773708102091.84144885.301709102072.03344890.548710102092.10544889.496711102072.19144894.327712102092.28144893.696713102072.26244897.478714102092.36044897.198715102072.26244902.522716102092.36044902.802717102072.19144905.673718102092.28144906.304719102072.03344909.452720102092.10544910.514721102071.79544913.227722102091.84144914.699723102071.47944916.996724102091.48944918.888表4-2,第2页点号Xy725102071.08344920.758726102091.05044923.068727102070.60944924.510728102090.52344927.238801102069.64544930.740802102089.45144934.161803102068.96244934.460804102088.69344938.295805102068.20144938.165806102087.84744942.413807102067.36344941.854808102086.91644946.512.809102066.44844945.524810102085.89944950.590811102065.45744949.174812102084.79744954.647813102064.38944952.802814102083.61044958.679815102063.24544956.40881610208244962.点号Xy817102062.0264
