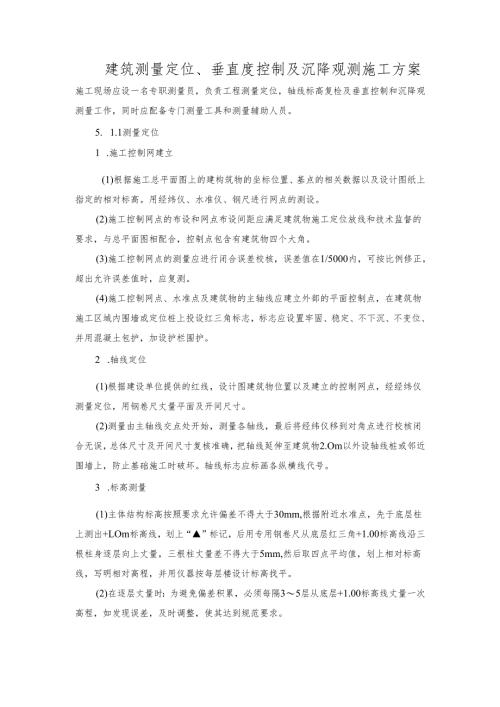

建筑测量定位、垂直度控制及沉降观测施工方案.docx

建筑测量定位、垂直度控制及沉降观测施工方案施工现场应设一名专职测量员，负责工程测量定位，轴线标高复检及垂直控制和沉降观测量工作，同时应配备专门测量工具和测量辅助人员。5. 1.1测量定位1 .施工控制网建立(1)根据施工总平面图上的建构筑物的坐标位置、基点的相关数据以及设计图纸上指定的相对标高。用经纬仪、水准仪、钢尺进行网点的测设。(2)施工控制网点的布设和网点布设间距应满足建筑物施工定位放线和技术监督的要求，与总平面图相配合，控制点包含有建筑物四个大角。(3)施工控制网点的测量应进行闭合误差校核，误差值在1/5000内，可按比例修正，超出允许误差值时，应复测。(4)施工控制网点、水准点及建筑物的主轴线应建立外部的平面控制点，在建筑物施工区域内围墙或定位桩上投设红三角标志，标志应设置牢固、稳定、不下沉、不变位、并用混凝土包护，加设护栏围护。2 .轴线定位(1)根据建设单位提供的红线，设计图建筑物位置以及建立的控制网点，经经纬仪测量定位，用钢卷尺丈量平面及开间尺寸。(2)测量由主轴线交点处开始，测量各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核准确，把轴线延伸至建筑物2.Om以外设轴线桩或邻近围墙上，防止基础施工时破坏。轴线标志应标画各纵横线代号。3 .标高测量(1)主体结构标高按照要求允许偏差不得大于30mm,根据附近水准点，先于底层柱上测出+LOm标高线，划上“”标记，后用专用钢卷尺从底层红三角+1.00标高线沿三根柱身逐层向上丈量，三根柱丈量差不得大于5mm,然后取四点平均值，划上相对标高线，写明相对高程，并用仪器按每层楼设计标高找平。(2)在逐层丈量时：为避免偏差积累，必须每隔35层从底层+1.00标高线丈量一次高程，如发现误差，及时调整，使其达到规范要求。5. 1.2垂直度控制测量1 .测量方法该工程垂直度控制拟采用内控法测量。2 .测量工具(1) JJ2A激光垂准仪1台(2) J6或J2经纬仪(3)标准钢卷尺(50m或30m)1把(4) 1.5kg以上垂球1个3 .测量方法(1)根据建筑总平面形状，在建筑物首层布置轴线控制点(控制点布置图在施工前再详细绘制)。控制点一般采用150X15Oxlomm的钢板预埋在首层，再在钢板上标出控制点，并精确测量出控制点之间的相互关系。(2)主体施工时，每层楼面预留200X20Omm方孔(不投点时，应用盖板盖好)通过方孔将控制点上引。(3)主体施工一至五层时，采用锤球投点方法将控制点投测到各层楼面上,再用经纬仪测出控制点之间的关系，并与首层数据相比较，距离误差不大于2mm,角度误差不大于±20"。如误差超限，要及时查找原因，加以调整，确保每层吊线误差不大于±3mmo(4)控制点引好后，再用经纬仪定出楼面平面轴线，禁止用拉线方法放线。(5)当主体施工到第五层时，为确保控制点精度，采用激光垂准仪将首层控制点投测到第五层楼面，重新埋设点位标志，作为六到十层楼面吊线的基准点，以此类推直至顶层。5. 1.3沉降观测1 .设置水准基点：将建设单位提供的永久性水准点高程引进施工现场，设置两组，每组四个基点桩，布置在每幢楼的四个大角上，基点桩设置施工现场以外不受建筑物压力的音响，能够互视，经回合线闭路后用混凝土固定并加设护栏。2 .设置观测点：建筑物沉降观测点的布置应能全面反映建筑物变形情况,观测点沿周边布置，间距为20m30m,用620钢筋弯成直角呈“L”形与主筋焊接，伸出混凝土面IoCm,埋入混凝土20cm,上部用砂轮打磨成半园状，点位埋设后进行初次闭合线路水准测量并将结果存档。3 .观测在二层楼面施工完毕后进行第一次观测，以后每升高一层观测一次直至竣工，竣工后移交于建设单位负责进行，第一年每一季度观测一次，第二年每两季度观测一次，以后每一年观测一次，直到沉降稳定为止。4 .沉降观测资料沉降观测结束后，提交的资料有：沉降观测方案、沉降观测成果表、沉降观测点时间一沉降量（三）沉降曲线图、沉降观测成果分析报告。
