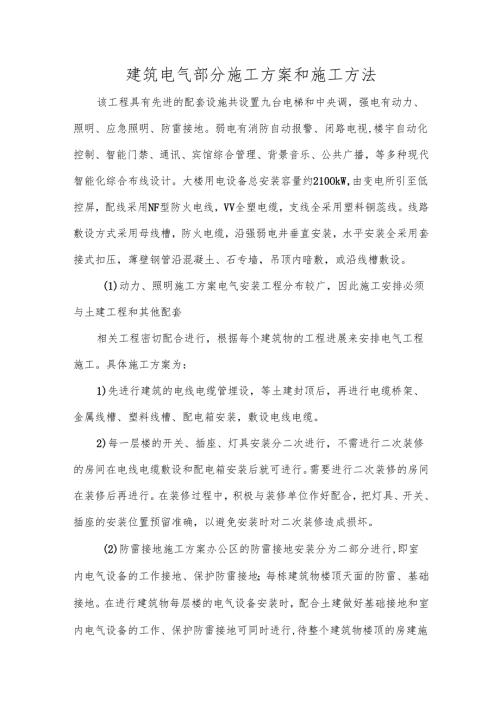

建筑电气部分施工方案和施工方法该工程具有先进的配套设施共设置九台电梯和中央调，强电有动力、照明、应急照明、防雷接地。弱电有消防自动报警、闭路电视,楼宇自动化控制、智能门禁、通讯、宾馆综合管理、背景音乐、公共广播，等多种现代智能化综合布线设计。大楼用电设备总安装容量约210OkW,由变电所引至低控屏，配线采用NF型防火电线，VV全塑电缆，支线全采用塑料铜蕊线。线路敷设方式采用母线槽，防火电缆，沿强弱电井垂直安装，水平安装全采用套接式扣压，薄壁钢管沿混凝土、石专墙，吊顶内暗敷，或沿线槽敷设。(1)动力、照明施工方案电气安装工程分布较广，因此施工安排必须与土建工程和其他配套相关工程密切配合进行，根据每个建筑物的工程进展来安排电气工程施工。具体施工方案为：1)先进行建筑的电线电缆管埋设，等土建封顶后，再进行电缆桥架、金属线槽、塑料线槽、配电箱安装，敷设电线电缆。2)每一层楼的开关、插座、灯具安装分二次进行，不需进行二次装修的房间在电线电缆敷设和配电箱安装后就可进行。需要进行二次装修的房间在装修后再进行。在装修过程中，积极与装修单位作好配合，把灯具、开关、插座的安装位置预留准确，以避免安装时对二次装修造成损坏。(2)防雷接地施工方案办公区的防雷接地安装分为二部分进行,即室内电气设备的工作接地、保护防雷接地；每栋建筑物楼顶天面的防雷、基础接地。在进行建筑物每层楼的电气设备安装时，配合土建做好基础接地和室内电气设备的工作、保护防雷接地可同时进行,待整个建筑物楼顶的房建施工完后，再进行楼顶天面的防雷网施工。（3）施工工艺流程1）按施工图测定箱、盒位置一选材及零件一管路连接一接线盒、箱防堵一固定接线盒、箱一暗敷隐蔽验收一配合土建浇混凝土一拆模后箱、盒、管清理一穿引.2）插接母线安装:测量定位一焊接固定件一测量绝缘电阻一连接安装一安插接箱一连接安装一安插接箱一压接电缆（电线）一测试运行。3）配线桥架安装：测量定位一固定紧固件一安装支（吊）架一安装配线槽一安装隔板一连接接地线一放线。4）动力部分安装:施工准备一清理预埋管盒一焊接地脚螺栓一穿引线一穿电缆（电线）一线路绝缘电阻测量一电器设备绝缘电阻测量一压接导线一空载试运行一负载试运行一联运一验收.5）配电屏（箱）安装：施工准备一清理剪刀墙预留盒一清理钢管一焊接钢管一接地螺栓一测定屏（箱）电器元件绝缘电阻一拆除箱体（安装底座）一安装箱体（安装屏）一穿电缆、电线一测量电缆电线绝缘一压接线头一包色带分相序一送电一试运行。6）照明安装：施工准备一清理预埋管盒一穿引线（重新安装穿线管）一穿电缆电线一接头一测量导线绝缘电阻一安装灯具、开关、插座一试灯一接线盒盖板一按回路投入运行。7)防雷接地施工准备一焊接箱形基础钢筋一焊接辅助接地装置钢板一初测接地电阻(焊接防侧击雷均压环焊接接地点)一焊接各层2根中16元钢一焊接屋顶避雷带一测量接地装置的接地电阻(不应大于1Q)。(4)主要施工方法1)电线电缆管敷设本工程中的电线、电缆管在办公区的建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。室内电线电缆管材料均采用镀锌套接紧定式钢导管，室外埋地电缆保护管采用厚壁塑料管。主要工艺流程如下：施工准备测量划线支架安装(明敷)钢管安装根据设计技术要求，不同回路、不同供电系统、导线材质不同，所采用的钢管也不同，钢管敷设必须满足以下要求：（八）照明支线采用镀锌套接紧定式钢导管吊顶内敷设；动力支线出桥架后采用镀锌套接紧定式钢导管明敷。(B)为保证电线管弯曲半径符合大于6倍外径的要求，其电线管弯曲采用液压弯管机制作，并且钢管在弯曲处的变形不小于原外径的10%o(C)导管在接头处采用专用接头固定，紧定螺钉专用工具应配套、耐用、便于操作。(D)钢管暗埋后及时恢复施工前状况以不影响其他单位施工。A)墙内及地面敷设墙内及地面敷设前，根据设计图确定管线敷线路位置，根据土建进度及时进行预留预埋工作，自检、互检、质检工程师检查后敷管前请监理工程师检查是否符合规范、验收标准要求。B）吊顶内敷设吊顶内敷设必须在房建吊顶施工前进行，线管在墙壁上固定按规范要求一般每隔L8m一个固定点。安装前，先划线、划固定点，在固定点上打孔、预埋好热镀锌膨胀螺栓后，再用卡子将电线管固定。固定电线管必须采用与管子外径匹配的Q型卡子。O电线电缆管的连接和煨弯电线电缆管的连接采用专用套管连接，连接套管的长度不小于管外径的23.5倍，连接套管中心凹槽弧度均匀，深度与钢导管管壁厚度一致。连接的紧定螺钉，用专用工具操作，不得敲打、切断、折断螺帽。管与盒（箱）的连接处，应采用爪型螺纹帽和螺纹管接头锁紧。管子的煨弯采用液压钢管煨机进行，煨弯后必须测量管子的弯曲半径不小于管径的6倍。D）穿牵引线在墙内、地面、吊顶墙内敷设电线电缆管时，管内必须穿一根直径不小于2.0mm的铁线作敷设电线电缆的牵引线，并在两端管口用软木塞作临时封堵处理。2）电缆槽架、桥架安装动力电缆敷设采用电缆桥架，照明电缆敷设采用槽架，空调主机房屋顶冷却塔电源电缆采用铝合金电缆桥架。主要工艺流程如下：考虑建筑美观和维修方便，采用靠墙、柱支架安装的方法。电缆槽架、桥架支撑点（吊装点）间距统一设置为L8m,在转角、分歧、接口、升高或降低处另增设2组以减少原支撑点的承受力，对同一路径的电缆槽架吊装（支撑）点，根据同路径的电缆数量、截面大小，选用不同型号的槽（梯）架，以确保承重要求。所有安装的电缆槽（梯）架，为保证安装美观，在其水平标高点误差均要求控制在±2mm内。电缆槽架、桥架接地采用BVR-6mm专用接地软线跨接地槽架、桥架外侧明显处。3）导线穿管及槽内敷设当有一个动力或照明回路系统的电线管敷设好，系统回路的配电箱已安装，即可进行导线穿敷设，主要工艺流程如下：根据导线截面、材质、管材材质、管径大小、回路系统。对导线穿管敷设的技术要求如下：（八）穿线前在管口套护圈保护，防止管口损伤导线。（B）不同电压等级、不同回路的导线不共管、不共线槽敷设；（C）凡穿管及在线槽内敷设的导线，在管内及槽内严禁接头；（D）导线在管内敷设完毕后立即测试其绝缘电阻,对于小于O.5MQ的坚决重新施工，严格保证线路施工质量。4）电缆敷设（八）在本电气安装工程施工中所敷设电缆有IOkV和IkV两种电压等级，电缆类型如下：供应应急负荷和消防负荷用的耐火电缆交联电缆（NH-YJV型）；一般负荷采用阻燃交联电缆（ZR-YJV型）。根据设计要求，室内电缆水平敷设时采用电缆桥架上敷设，在室内设备间水平、垂直敷设时采用普通电缆槽架敷设，电缆在室内沿墙壁敷设时采用普通电缆槽敷设；室外总平面电缆穿厚壁塑料管埋地敷设，电缆入户时设防水套管。电缆敷设施工工艺流程如下：（B）根据整个建筑的楼层结构，电缆敷设按房建施工进度采取分楼层、分阶段施工的方法进行。A）施工准备阶段，准备好电缆敷设所用的工具、材料，按设计图和施工现场实际状态认真核实电缆路径和走向，分清回路、用途（一般电源、应急电源、动力回路等）和所敷设的电缆规格型号设计图与现场是否一致。按电缆敷设方向、楼层，排列出电缆具体走向示意图后再施工。B）电缆绝缘测试IkV电缆敷设前用1000V的兆欧表分别对电缆芯线的相间、对地的绝缘性能进行测试，其绝缘电阻值不小于IMQ,电缆敷设后必须再进行一次绝缘测试，方可进行终端头制作安装；IOkV电缆敷设前高压电缆敷设前做耐压及泄漏试验，合格后方可敷设。C）电缆敷设室外电力总平面电缆采用机械牵引方式，在敷设路径适当位置（电缆井内）设置中间滑轮和转弯处设导向滑轮，以防止对电缆的损伤，提高工作效率。其他电缆则采用人力牵引的敷设方法。敷设中，在电缆的始端、终端预留不少于IOm,在电缆接线箱处，预留长度不少于箱子宽度加高度。为了分清电缆回路和供电系统，在电缆始端、终端及中间每隔20m等部位均匀布置电缆标签作为电缆回路和供电系统的标识。电缆标签采用防腐、防火、防水材料制作，并且以各种颜色标牌标识不同回路：红色表示应急照明，黄色表示一般照明，兰色表示动力回路等等，电缆标签内打印注明回路标号、用途，以利于日后维护及检修作业。电缆在敷设完毕后采用耐火绑扎线进行固定，电缆在竖井内采用Q型卡子固定。D）电缆终端头制作安装本工程中采用电缆的规格型号多，其线芯截面大到24Omnl以上，小到6mm,为了使电缆芯线与开关设备连接牢固可靠，确保供电运行正常，按规范技术要求，本工程中6mm以上截面电缆全部要制作终端头,26mm以2下截面电缆芯线采用直接插入电气开关孔连接。61111以上截面电缆终端头各芯线所用的接线端子与芯线套好后，必须采用液压钳压接接线端子，方可与电气设备开关连接，以保证受电设备用电可靠。IOkV电缆终端头采用热缩型材料制作，热缩电缆终端头制作必须是二人以上进行，其工艺步骤如下：施工准备：备齐各种施工所用工机具、终端头材料。电缆测试。剥切电缆外护套。剥内垫层。分芯线，焊接接地线。包绕热熔胶带，固定三叉手套。剥铜屏蔽层，半导体层。固定应力管，压接接线端子。固定绝缘管、色相带电气性能测试，安装固定。5）变压器、高低压配电屏安装本工程共有一个高压开关站，4个配电间，8台干式变压器，16台高压环网柜，62台低压配电柜。在安装前应仔细核对型号规格是否与设计图纸相符，产品说明书、检验合格证、出厂试验报告、装箱清单、设备配件是否齐全。干式变压器安装时，室内装修应完成，温控、温显装置已装设在明显便于观察的位置，接地部分牢固可靠。高低压配电屏基础型钢安装的允许偏差全长不直度、水平度均小于5mm,其顶部高出地面50mmo6）配电箱、控制台安装本工程中动力、照明箱数量较多，总计有899个。所以在配电箱到货后组织技术、物资及材料检验部门根据设计图纸核实配电箱用途及安装位置，检验箱内安装设备技术特性是否符合设计文件要求,标识配电箱名称及用途是否正确。对嵌入式安装的配电箱，在安装前核实、检查、修整其在办公区每栋建筑物内的安装开孔尺寸及位置；对于落地式配电箱，首先施工其热镀锌底座，保证其高出地面50mm及水平度。所有配电箱在施工中严格保证其水平度、垂直度及稳固性；固定完毕后立即对外露的部分进行粘贴保护膜，防范其他施工对配电装置的损坏。7）插接母线安装本工程母线槽都是用于配电间低压配电屏之间的连接，距离相对较短。根据插接母线的安装高度及宽度，采用12镀锌圆钢和N40X4镀锌角钢加工成吊架吊杆、固定横担。母线安装前，先按所测量确定的安装位置打孔、安装支架、吊杆、吊架，在插接母线的连接处、转弯处的两端必须有吊架，直至整条母线的吊架全部安装完成。8）灯具、开关、插座安装灯具、开关及插座安装在整个办公区中可分成两次进行，即对不需要进行二次装修房屋和场所先安装，需要进行二次装修的房屋和场所后安装。要进行二次装修的部分，在施工过程中，主动与装修施工单位积极配合，在不影响二次装修的情况下，将灯具、开关、插座的安装孔预留准确，如需要吊顶的房屋，把灯具固定支架安装好、安装孔打好，待装修施工完毕，再进行灯具、开关、插座及标志灯箱接线安装。灯具、开关、插座安装的施工工艺如下图:（八）测量定位依设计文件技术要求和施工规范、验收标准要求，各层楼中的各种灯、开关、插座位置进行测量定位，要进行二次装修区域内的灯具、标志灯箱、开关、插座与二次装修单位配合定位，并核对所有的灯型、开关、插座的型号及容量。测量定位过程中请监理工程师来现场检查确认是否符合标准要求。(B)灯具安装依设计文件的要求，安全准确地安装好各种灯具、开关、插座,在安装前，用万用表对其进行导通及绝缘测试，合格后，然后根据需要用膨胀螺栓、膨胀丝或紧固件安装好。对于二次
