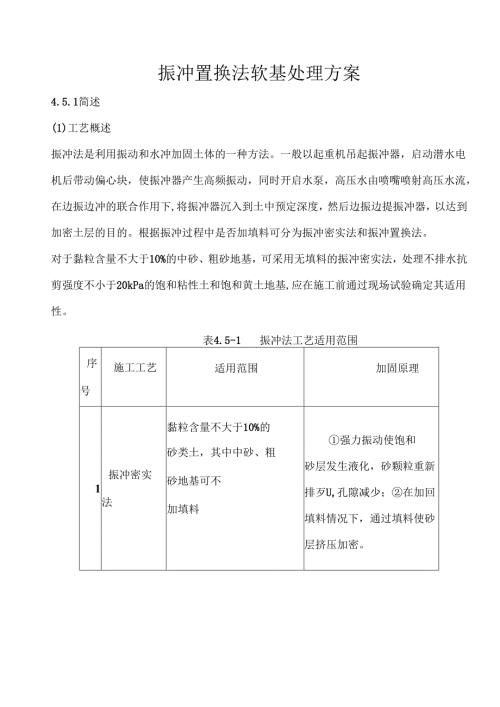

振冲置换法软基处理方案4.5.1简述(1)工艺概述振冲法是利用振动和水冲加固土体的一种方法。一般以起重机吊起振冲器，启动潜水电机后带动偏心块，使振冲器产生高频振动，同时开启水泵，高压水由喷嘴喷射高压水流，在边振边冲的联合作用下,将振冲器沉入到土中预定深度，然后边振边提振冲器，以达到加密土层的目的。根据振冲过程中是否加填料可分为振冲密实法和振冲置换法。对于黏粒含量不大于10%的中砂、粗砂地基，可采用无填料的振冲密实法，处理不排水抗剪强度不小于20kPa的饱和粘性土和饱和黄土地基,应在施工前通过现场试验确定其适用性。表4.5-1振冲法工艺适用范围序号施工工艺适用范围加固原理1振冲密实法黏粒含量不大于10%的砂类土，其中中砂、粗砂地基可不加填料强力振动使饱和砂层发生液化，砂颗粒重新排歹U,孔隙减少；在加回填料情况下，通过填料使砂层挤压加密。2振冲置换砂类土、黏性土、粉土、饱和黄土、人工填土等，有可用来处理粉煤灰在地基中成孔，再在孔内分批填人碎石等坚硬材料制成一根根桩体，构成复合地基。料。本章主要介绍振冲置换法(2)施工工艺流程的施工工艺及施工方法。图45-3振冲施工振冲密实法与振冲置换法的主要区别为振冲过程中是否加填图4.54振冲置换法施工流程图4.5.2施工准备(1)临时设施排水设施振冲施工时需要用水冲孔，在地下水位较高的砂类土地基密实过程中也会有大量的水排出地表，为不影响施工及保证施工安全，一些工程在施工前需设置临时排水系统。一般以明沟形式进行排水。排水沟设置形式参考4.1.2。施工便道为保证车辆人员进出现场通畅，所需物资能及时运至现场，根据施工需求修筑施工便道，并保证全线贯通。沉淀池施工现场事先设置沉淀池，宜重复利用上部清水，严禁将泥水直接排入下水道或河流。(2)材料准备砂石材料砂石材料进场后采用挖掘机按照设计配比进行砂石料拌合，通知监理进行抽检、送检。根据设计要求对换填材料进行检测，且每批次至少检验一次，检验合格后方可使用。(3)施工机具准备：需准备的机械为：振冲器、配电组、振冲起重机、柴油发电机、潜水泵、离心水泵、装载机等。设备进场后仔细检查到场设备各项性能，确保设备运行良好；(4)控制点布设测量放样根据已知测量控制点，在施工区域内建立平面控制网，确定平面基点、基线，以便测放施工关键线(如施工边线、隔震沟开挖轮廓线等)、细部点及方向线等。引入或应用该区原有水准点，形成水准导线或闭合环，作为施工面高程控制的基准。场地采用方格网进行高程测量，测放控制桩并用白灰标识换填边线。(5)场地平整根据场区测量控制网测放地基处理边界，并进行高程测量；完成场地表面的清理、场地平整及废土、废弃物的清理工作。4.5.3施工方法1)施工步骤表4.5-2施工步骤(2)施工要点表4.5-3施工要点施工工序施工要点试桩、振冲施工(1)振冲器规格型号及施工参数应符合设计要求。(2)振冲器就位：振冲孔位放样后，振冲器对准桩位，确保振冲器喷水中心偏差不大于50Cmo(3)造孔(振动下沉、孔底留振)：在振冲器和导管安装完后，用钢尺丈量并在振冲器和导管标出长度标记，一般05m为一段，使操作人员据此控制振冲器入土深度；应了解地面高程变化情况，依据地面高程确定应造孔的深度；施工中当地面出现下沉或淤积抬高时，振冲器入土深度也要做相应的调整，以确保成桩长度；振冲器宜以l2mmin的速度下沉成孔，水压宜为200600kPa,水的流量宜为200400Lmino水的压力和流量应根据地基土强度的大小、成桩施工的不同阶段进行调节，强度较低的土层宜采用较低水压；在成孔过程中宜采用较大的水压和水量，当接近加固深度时应降低水压，避免扰动破坏桩底以下的土层；在振密过程中宜采用较小的水压和水量。(4)扩大桩径、清孔：边提升振冲器边冲水直至孔口，再放置孔底，重复(23)次扩大孔径并使孔内泥浆变稀;在孔口和孔底各悬吊留振20s,扩大孔口和孔底，降低泥浆稠度，以利于填料下沉。(5)加料、分段留振、上拔至孔口：大功率振冲器投料可不提出孔口加料，小功率振冲器下料困难时，可将振冲器提出孔口填料；每次填料厚度不宜大于50cmo将振冲器沉入填料中进行振密制桩，振密时电流必须超过规定的密实电流，若达不到规定值，应继续向孔内加料振密，记录每一深度的最终电流量和填料量以及留振时间；为保证加密电流和留振时间准确性，在振动条件下设定的加密电流值、留振时间可能发生变化，及时检查；振冲施工时，应留振至电流稳定并不小于密实电流后才可上提振冲器，留振时间宜为30s,一般上提3050cmo(6)移位至下一桩位施工：关闭水泵和振冲器，移动机械至下一桩位施Xo铺设垫层、整平碾压(1)施工完成后，将顶部的松散桩挖除或采用碾压进行密实；(2)铺设300500mm厚碎石垫层并采用振动压路机进行碾压密实，碾压遍数根据现场试验确定。(3)安全、环保措施表4.5-4安全环保措施项目主要措施安全措施(1)非施工人员严禁进入施工区域，施工现场做好各种标示牌、安全警示牌；(2)施工人员特别是特种作业人员必须持证上岗，施工中必须戴安全帽，穿防护鞋；(3)严格按振冲设备操作规程进行操作，施工前必须检查各机械的完好程度，并定期对其进行保养、维修，严禁机械带病工作或超负荷工作；(4)振冲操作时，应安放平稳，成孔时专人操作,外人严禁乱动；(5)电气设备必须采用三相五线制，接地良好并配备漏电保护器；(6)在施工过程中，严格按设计的振冲电流进行施工，每台振冲器均配备自动记录装备或电流控制报警器。环保措施(1)严格执行各级环境保护部门的规定，采取有效措施，预防和消除由施工造成的环境污染；(2)材料运输均采用车辆运输，防止渗漏洒落，污染环境；(3)施工中应做好泥浆处理系统，建好泥浆沉淀池,及时将泥浆运出或在现场短期堆放后作土方运至指定弃土场；(4)尽量避免夜间施工，影响居民休息；(5)严格控制人为噪声，在人口稠密区施工时，严格控制作业时间；从声源和传播途径上降低噪声。(2)设备配置表4.5-6机械设备配置表序号机械或设备名称型号规格数量单位用途1振冲器ZCQ-754个振冲施工2配电组2套振冲施工3汽车吊15t2台振冲施4柴油发电机250KW2台配电5潜水泵1.5KW4台排水6装载机2辆运料7挖掘机Sk2201量开挖排水(3)施工工效表4.5-7施工工效表工序工程量单位投入机械人员工效工期排水沟1800m31台挖掘机100om3/台班2振冲施工147003m2台振冲设备40Om3/台班19铺垫层、整平碾压228632m1台压路机、1台装载机12000m2/台班2
