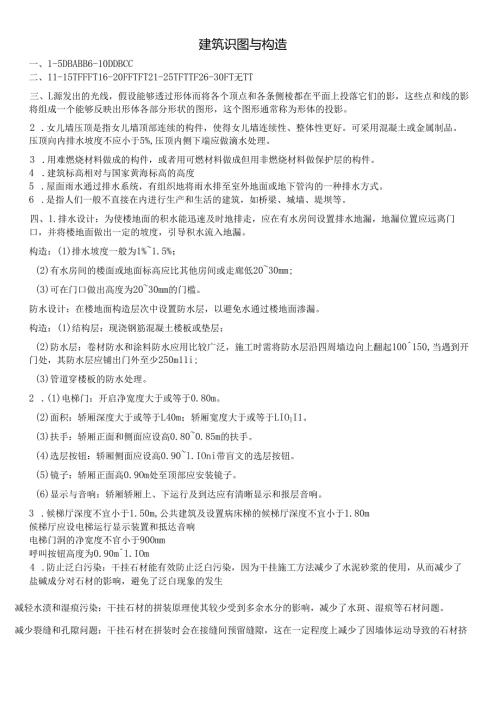

石大建筑识图与构造期末复习题及参考答案.docx

建筑识图与构造一、1-5DBABB6-10DDBCC二、11-15TFFFT16-20FFTFT21-25TFTTF26-30FT无TT三、L源发出的光线，假设能够透过形体而将各个顶点和各条侧棱都在平面上投落它们的影，这些点和线的影将组成一个能够反映出形体各部分形状的图形，这个图形通常称为形体的投影。2 .女儿墙压顶是指女儿墙顶部连续的构件，使得女儿墙连续性、整体性更好。可采用混凝土或金属制品。压顶向内排水坡度不应小于5%,压顶内侧下端应做滴水处理。3 .用难燃烧材料做成的构件，或者用可燃材料做成但用非燃烧材料做保护层的构件。4 .建筑标高相对与国家黄海标高的高度5 .屋面雨水通过排水系统，有组织地将雨水排至室外地面或地下管沟的一种排水方式。6 .是指人们一般不直接在内进行生产和生活的建筑，如桥梁、城墙、堤坝等。四、1.排水设计：为使楼地面的积水能迅速及时地排走，应在有水房间设置排水地漏，地漏位置应远离门口，并将楼地面做出一定的坡度，引导积水流入地漏。构造：(1)排水坡度一般为1%1.5%；(2)有水房间的楼面或地面标高应比其他房间或走廊低2030mm;(3)可在门口做出高度为2030mm的门槛。防水设计：在楼地面构造层次中设置防水层，以避免水通过楼地面渗漏。构造：(1)结构层：现浇钢筋混凝土楼板或垫层；(2)防水层：卷材防水和涂料防水应用比较广泛，施工时需将防水层沿四周墙边向上翻起100150,当遇到开门处，其防水层应铺出门外至少250m11i;(3)管道穿楼板的防水处理。2 .(1)电梯门：开启净宽度大于或等于0.80m。(2)面积：轿厢深度大于或等于L40m；轿厢宽度大于或等于LIOII1。(3)扶手：轿厢正面和侧面应设高0.800.85m的扶手。(4)选层按钮：轿厢侧面应设高0.90l.IOni带盲文的选层按钮。(5)镜子：轿厢正面高0.9Om处至顶部应安装镜子。(6)显示与音响：轿厢轿厢上、下运行及到达应有清晰显示和报层音响。3 .候梯厅深度不宜小于1.50m,公共建筑及设置病床梯的候梯厅深度不宜小于1.80m候梯厅应设电梯运行显示装置和抵达音响电梯门洞的净宽度不官小于900mm呼叫按钮高度为0.90ml.IOm4 .防止泛白污染：干挂石材能有效防止泛白污染，因为干挂施工方法减少了水泥砂浆的使用，从而减少了盐碱成分对石材的影响，避免了泛白现象的发生减轻水渍和湿痕污染：干挂石材的拼装原理使其较少受到多余水分的影响，减少了水斑、湿痕等石材问题。减少裂缝和孔隙问题：干挂石材在拼装时会在接缝间预留缝隙，这在一定程度上减少了因墙体运动导致的石材挤压，避免了裂缝和孔隙的产生。较高的安全性和耐久性：干挂石材的安装方法较为牢固，不易脱落，提高了建筑物的安全性。止匕外，干挂石材的耐久性也较高，能够抵挡各种冲击，延长使用寿命。适用于大面积和高层建筑：干挂石材适用于大面积的外墙和高层建筑，因为其安装方法能够更好地承受重量和风压5 .做法：在楝条上钉椽条：首先，在坡屋面的楝条上钉上椽条，为挂瓦条的安装提供支撑。钉挂瓦条：在椽条上钉挂瓦条，确保瓦片能够稳固地挂在挂瓦条上。挂瓦：将瓦片挂在挂瓦条上，通常瓦片之间会有一定的缝隙，以便空气流通，减少室内潮湿。优点：构造简单：冷摊瓦屋面的构造相对简单，施工方便，成本较低。透气性好：瓦片之间的缝隙使得空气能够流通，冬季可以保持室内温暖，夏季可以排出湿气，减少室内潮湿。遮阳防雨：出檐深远，能够有效遮挡阳光和雨水，防止雨水冲刷墙面或渗入屋内。缺点：保温效果差：由于瓦片之间的缝隙较大，不利于屋顶保温，冬季可能会感觉较冷。易发生火灾：由于瓦片之间的缝隙较多，一旦发生火灾，火势容易蔓延6 .防水卷材的品种规格和层数，应根据地下工程防水等级、地下水位高低及水压力作用状况、结构构造形式和施工工艺等因素确定。构造要求：（1）卷材防水层宜用于经常处在地下水环境，且受侵蚀性介质作用或受震动作用的地下工程。（2）卷材防水层应铺设在混凝土结构的迎水面。（3）卷材防水层用于建筑物地下室时，应铺设在结构底板垫层至墙体防水设防高度的结构基面上，用于单建式地下工程时，应从结构底板垫层铺设至顶板基面，并应在外围形成封闭的防水层。（4）铺设卷材前在阴阳角处应做成圆弧或坡脚，并增设卷材加强层，加强层宽度宜为300500mm.
