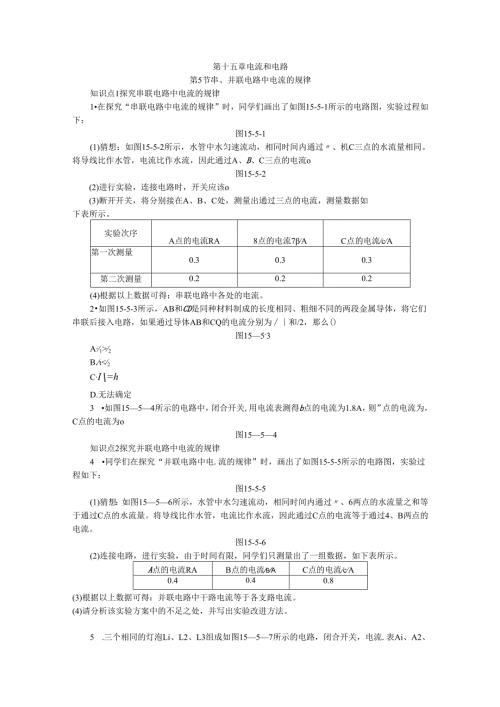

第十五章电流和电路第5节串、并联电路中电流的规律知识点1探究串联电路中电流的规律1在探究“串联电路中电流的规律”时，同学们画出了如图15-5-1所示的电路图，实验过程如下：图15-5-1(1)猜想：如图15-5-2所示，水管中水匀速流动，相同时间内通过、机C三点的水流量相同。将导线比作水管，电流比作水流，因此通过A、B、C三点的电流o图15-5-2(2)进行实验，连接电路时，开关应该o(3)断开开关，将分别接在A、B、C处，测量出通过三点的电流，测量数据如下表所示。实验次序A点的电流RA8点的电流7AC点的电流cA第一次测量0.30.30.3第二次测量0.20.20.2(4)根据以上数据可得：串联电路中各处的电流。2如图15-5-3所示，AB和CD是同种材料制成的长度相同、粗细不同的两段金属导体，将它们串联后接入电路，如果通过导体AB和CQ的电流分别为和/2，那么()图155-3A1>2B.<2CI=hD.无法确定3 如图1554所示的电路中，闭合开关,用电流表测得b点的电流为1.8A，则”点的电流为，C点的电流为o图1554知识点2探究并联电路中电流的规律4 同学们在探究“并联电路中电.流的规律”时，画出了如图15-5-5所示的电路图，实验过程如下：图15-5-5(1)猜想：如图1556所示，水管中水匀速流动，相同时间内通过、6两点的水流量之和等于通过C点的水流量。将导线比作水管，电流比作水流，因此通过C点的电流等于通过4、B两点的电流。图15-5-6(2)连接电路，进行实验，由于时间有限，同学们只测量出了一组数据，如下表所示。A点的电流RAB点的电流bAC点的电流cA0.40.40.8(3)根据以上数据可得：并联电路中干路电流等于各支路电流。(4)请分析该实验方案中的不足之处，并写出实验改进方法。5 .三个相同的灯泡Li、L2、L3组成如图1557所示的电路，闭合开关，电流.表Ai、A2、A3的示数分别为/1、/2、/3，则它们之间的关系是()图15-5-7A=2B.3=2+C=2+3D./2=/31 6晶晶同学将两只规格不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（）A-发光强的灯泡中的电流大B发光暗的灯泡中的电流小C两灯泡中的电流一样大D发光暗的灯泡可能接触不好7下.列是小明同学探究出来的关于串、并联电路中电流规律的一些说法，你认为不正确的是（）A串联电路中电流处处相等B并联电路中干路电流等于各支路电流之和C通过两个灯泡的电流相等，两灯泡一定是串联的D并联电路中某支路的电流等于干路电流减去其他支路的电流8如图1558所示，灯Ll和L2串联在电路中，小明想用电流表测量串联电路中的电流，他将电流表接在8、C两点间，闭合开关后将出现的情况是（）图15-5-8A灯Li和L2均不亮，电流表无示数B灯Li和L2均亮，电流表无示数C灯Ll亮、L2不亮，电流表有示数D-RLi不亮、L2亮，电流表有示数9 如图1559所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表.的示数为0.2A，则下列判断正确的是（）图1559A通过灯Ll的电流为0.5AB通过灯Ll的电流为0.3AC通过灯L2的电流为0.7AD通过灯L2的电流为0.3A10 -如图15-5-10甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”“LJ或“L2”）的电流，b电流表的示数应为A,通过L2的电流是Ao图15-5-1011 如图15-5-11所示电路，开关S闭合后，电流表A和Al的指针偏转角度相同，则通过灯泡L1和L2的电流之比为。图15-5-1112 .如图15-5-12甲所示是小娟探究“串联电路电流规律”的实验电路图，图乙是所给的实验器材。图15-5-12实验中，所选两个小灯泡的规格应该是（选.填“相同”或“不相同”）的。（2）请你帮小娟连接图乙中的实物图（用电流表测a点电流）。当你在连接电路时，开关应，连接好实物图后，要检查电路。(3)实验中，小娟闭合开关后，发现串联的小灯泡中，L发眼光，L2不发光。L2不发光的原因可能是()AL2短路B.L2的灯丝断了C开关是断开的D.Ll短路(4)下表是小娟实验中测得的三组数据，指出表中明显错误的数据是，造成错误的原因是。电流表的位置abC电流/A0.30.31.5132019长春如图15-5-13甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为()图15-5-13A.1.2A1.2AB.0.3A0.3AC1.2A0.3AD.1.5A0.3A详解详析1 .(1)相等(2)断开(3)电流表(4)相等2 C3.1.8A1.8A4 之和(3)之和(4)不足之处：实验次数太少；实验中用的两个灯泡的规格相同。改进方法：将两灯泡换.成规格不同的灯泡，多做几次实验，测出几组不同的数据来总结实验结论。5 B6 C解析J两个灯泡串联接在电源上，由串联电路电流的规律知，流过两个灯泡的电流相等。,7 C8 CI解析I由电路图可知，将电流表接在B、C两点间时，灯L2被短路，电.路为灯L1的简单电路，电流表测的是通过灯Li的电流，所以灯Ll亮、L2不亮，电流表有示数。9 B解析分析可知，此电潞为并联电路，乙电流表测的是通过灯L2的电流，为0.2A；甲电流表测的是干路中的总电流，为0.5A，因此通过灯Ll的电.流为li=/中一/乙=0.5A-0.2A=0.3A,10 全品导学号：12942035L1.20.911 1：412 (1)不相同(2)如图所示断开(3)A(4)1.5电流表接00.6A的量程，误按03A的量程读数13 C解析由电路图可知，Li、L2并联，电流表A1测干路电流，电流表A2测L2支路的电流，由于它们的指针偏转角度相同，且干路电流要大于支路电流，所以电流表Al选择的是大量程，电流表Az选择的是小量程。经分析可知，电流表Al选择的量程是03A，分度值为0.1A，所以电流表Al的示数为1.5A，即干路电流为/总=1.5A：电流表Az选择的量程是00.6A，分度值是0.02A，所以电流表A2的示数为0.3A，即通过灯L2的电流为A=0.3A；那么通过灯Ll的电流大小为/=/&一2=L5A-0.3A=1.2A0故选C。
