组合式空调机组基础知识：结构组成与部件功能.docx

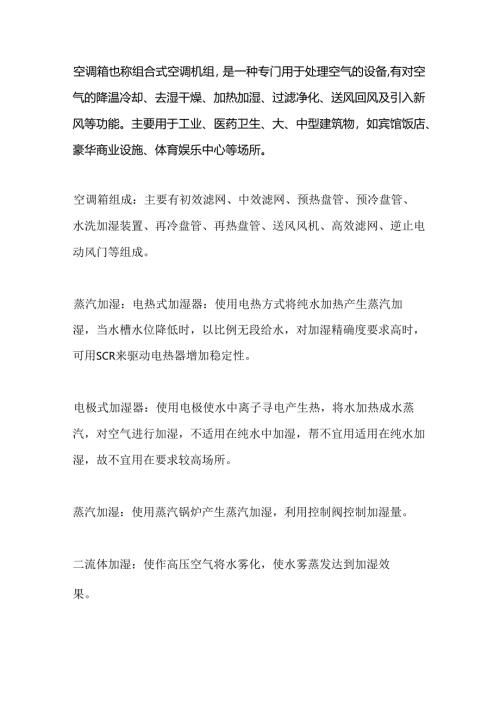

空调箱也称组合式空调机组，是一种专门用于处理空气的设备,有对空气的降温冷却、去湿干燥、加热加湿、过滤净化、送风回风及引入新风等功能。主要用于工业、医药卫生、大、中型建筑物，如宾馆饭店、豪华商业设施、体育娱乐中心等场所。空调箱组成：主要有初效滤网、中效滤网、预热盘管、预冷盘管、水洗加湿装置、再冷盘管、再热盘管、送风风机、高效滤网、逆止电动风门等组成。蒸汽加湿：电热式加湿器：使用电热方式将纯水加热产生蒸汽加湿，当水槽水位降低时，以比例无段给水，对加湿精确度要求高时，可用SCR来驱动电热器增加稳定性。电极式加湿器：使用电极使水中离子寻电产生热，将水加热成水蒸汽，对空气进行加湿，不适用在纯水中加湿，帮不宜用适用在纯水加湿，故不宜用在要求较高场所。蒸汽加湿：使用蒸汽锅炉产生蒸汽加湿，利用控制阀控制加湿量。二流体加湿：使作高压空气将水雾化，使水雾蒸发达到加湿效果。水洗加湿：使用水洗设备，将水雾化，并加长水与空气接触时间达到加湿效果。空调箱控制：空调箱控制，主要对其各组成部件进行有效控制，包括：洁净度控制；压力控制；温、湿度控制；空调箱风阀控制。洁净度控制：洁净度控制即为外气粒子控制，空调箱通过对空气过滤，以实现空气的洁净度，通常有：初效滤网、中效滤网、高效滤网。 初效滤网：主要用来过滤大气中IUnl以上的粗尘粒子； 中效滤网：主要用来过滤大气中IUnl以下的粗尘粒子； 高效滤网：主要用来过滤大气中05um以下的微尘粒子；空调箱控制系统，在滤网两侧安装差压开关，对滤网的污染程度进行实时报警，当滤网两端差压超过设定值时，会在现场及中央计算机组态界面进行报警，及时提醒物业管理人员更换滤网，减少系统压力的损失。压力控制：空调箱风压的形成是由送风风机完成的，其控制系统对风机主要状态进行监视，并对执行部件进行实时控制，系统分手动模式和自动模式。手动模式：现场开关打到手动模式，现场启动/停止系统，并可现场设定变频器的运行频率。自动模式：中央计算机通过组态软件，对系统的手动/自动状态、运行状态、故障状态及变频器运行状态、故障状态、运行频率进行实时监视，并进行历史存储。可远程启动/停止系统、调整变频器运行频率。在空调箱出风口安装一只静压传感器，测量出风静压，与设定值进行比较，进行实时Pn）控制，使出风静压维持在设定范围内。温湿度控制：空调箱的出风温、湿度是通过冷热盘管及加湿器实现的，首先，在机房内安装外气温湿度传感器，测量外气温湿度，根据外气绝对湿度分冬季、夏季模式进行自动控制。1、夏季控制模式夏季模式控制时，预热盘管关闭，根据冷量的需求，开启预冷盘管、再冷盘管，进行降温除湿，直到绝对湿度降至Cgkg,开启再热盘管升温至室内要求温度，以达到洁净室内要求条件。夏季模式下空调箱的温湿度控制:2、冬季控制模式不同的加湿型式，其温温度控制也有所不同。（1）水雾加湿模式（包括水洗加湿及二流体加湿）：首先开启预热盘管，升温至焰值为：Dkjkg,然后进行水洗加湿，等焰加湿至饱和，启动再热盘管，升温至室内温度，以达到洁净室内要求温湿度O水雾加湿模式下空调箱温湿度控制：说明：在空调箱水洗加湿段前，安装焰值传感器，控制热盘管控制阀，使温度升到要求焰值。（2）蒸汽加湿模式包括：蒸汽加湿、电热加湿、电极加湿。A、蒸汽加湿：在空调箱出风口安装温湿度传感器，测量空调箱出风温度及湿度，通过调节热水盘管控制阀，比例控制热水量，以达到室内要温度；通过调节蒸汽控制阀，比例控制加湿量，以达到室要要求湿度。B、电热加湿：在空调箱出风口安装温湿度传感器，测量空调箱出风温度及湿度，通过调节热水盘管控制阀，比例控制热水量，以达到室内要温度；通过调节加热棒电压，比例控制加湿量，以达到室要要求湿度。C、电极加湿：在空调箱出风口安装温湿度传感器，测量空调箱出风温度及湿度，通过调节热水盘管控制阀，比例控制热水量，以达到室内要温度；通过调节电级电压，比例控制加湿量，以达到室要要求湿度。空调箱风阀控制：空调箱风阀设置与空调箱型式相关，一般有新风阀，回风阀，排风阀，送风阀。1、新风空调箱风阀控制：新风空调箱一般只设置送风风阀，不设置进风风阀。风机运行状态与风阀连锁，风机启动时，先打风阀，风机停止时，后关闭风阀。2、带回风空调箱风阀控制：带回风空调箱设置新风风阀、回风风阀和送风风阀。新风阀与回风阀实现反比例互锁；回风阀、新风阀及送风阀与空调箱风机互锁，风机启动时，先打风阀，风机停止时，后关闭风阀。3、变新风比空调箱风阀控制：变新风比空调箱设置新风风阀、回风风阀和送风风阀。水洗加湿系统控制：水洗加湿系统由加压泵、喷嘴、补水阀、排水阀、管路组成。水洗加湿控制系统主要有加压泵控制：启动/停止控制、运行状态、故障状态、手动/自动状态监视；补水控制：在水槽内安装液位计，根据液位高低控制补水阀进行补水；排水控制：在水槽内安装导电度计，根据测量值控制水洗系统排水。
