财富广场外墙保温施工方案.docx

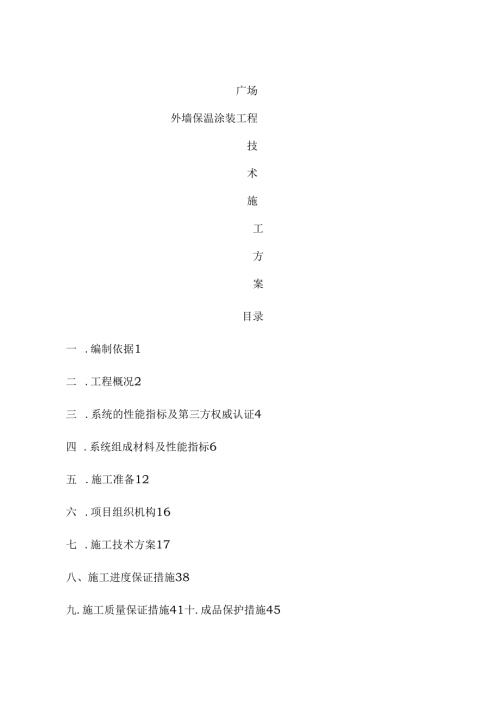

广场外墙保温涂装工程技术施工方案目录一 .编制依据1二 .工程概况2三 .系统的性能指标及第三方权威认证4四 .系统组成材料及性能指标6五 .施工准备12六 .项目组织机构16七 .施工技术方案17八、施工进度保证措施38九.施工质量保证措施41十.成品保护措施45十一.现场文明施工保证措施46十二.施工安全保证措施48十三.质量保证及售后服务48十四.附件49附件1.项目安全生产保证体系49附件2.安全生产制度501）中华人民共和国建筑法2）中华人民共和国国务院建设工程质量管理条例3）国家建筑标准设计图集外墙外保温建筑构造（二）（专威特）99J121-24）国家行业标准膨胀聚苯板薄抹灰外墙外保温系统JG149-20035）外墙外保温工程技术规程JGJ144-2004;6）民用建筑热工设计规范GB50176937）民用建筑（采暖居住建筑部分）JGJ2695节能设计标准8）建筑工程质量检验评定标准GBJ3301-889）建筑施工高处作业安全技术规范JGJ8010）建筑装饰工程施工及验收规范JGJ73-9111）建筑装饰装修工程质量验收规范GB50210-200112）居住建筑节能工程施工质量验收规程DBJ50-045-200513）外墙饰面砖工程施工及验收规程JGJ126-200014）同类型工程项目的施工经验资料二.工程概况1、项目简介：XXX广场项目为河北兴华房地产开发开发,项目位于河北武安市中心位置，建筑面积约为17万平米，外墙保温面积约为6万平米，外墙保温施工期预计为09年6月份至09年9月份。2、项目施工范围：本项目施工范围包括：XXX广场项目的膨胀聚苯板薄抹灰外墙外保温系统的供应及施工。3、工程特点：本工程采用成熟可靠，国际通用的专威特外墙外保温系统，置于建筑物的外墙，不占用空间，保温效果明显，使用年限不小于35年。本工程立面造型流畅，外饰瓷砖；本工程施工采用脚手架施工。并且该系统还有如下优点：D出色的节能效果：使室内温度夏季控制在26-28（,冬季控制在16-18。，达到热舒适水平；2）独特的呼吸性：完全阻挡水分子，但可将室内湿气排除，减少返潮与结露；3）防水效果优异：外墙保温防水装饰系统以其高弹性能，极好的解决了墙面开裂的问题;4）超级防撞击性：其强度比其它系统（无论是水泥基还是非水泥基）强10多倍；5）最令人嘱目的特点：其该系统防晒、防风、防潮、防热、防冷、防火的性能优越。4、涂料饰面特点：D自重轻，安全稳定性好；2）颜色丰富，外立面美观；3）质感效果好。4）弹性好，防水性能优越，耐侯性能出色。5、面砖及文化石饰面特点：在高层建筑外墙外保温墙面上粘贴面砖或文化石，其安全性要求较高，由于面砖或文化石本身的重量，高应力及不透气性，饰面粘贴面砖或文化石的外墙外保温系统必须采取一些特定技术要求。此系统内部每层组成材料互相匹配，包括热胀冷缩性能，吸水性等性能的匹配。由于外保温系统置于建筑结构的外层，热应力、火、水或水蒸汽、风压、地震等外界作用力直接作用于表面，需要外保温层有超强的粘接强度，使建筑物与保温系统本身保持必要的安定性，防止出现面层开裂、面砖或文化石起鼓、脱落等质量事故。本系统重点注意如下三个方面：D贴面砖或文化石基层的变形（贴面砖或文化石基层的弹性变形、收缩与徐变产生的变形），要求面砖或文化石、面砖粘结剂及填缝剂的变形与外保温系统基面的变形一致，要求面砖或文化石及面砖粘结剂的膨胀收缩系数与弹性应力变形与该系统的其它组成材料互相匹配;2）温度变形（表面温度从T=+70°C到T=-20°C）,要求系统能够抵抗这个温度范围内的变形拉应力；3）气候变化（炎热夏天骤降暴雨、冻融、负风压），要求外保温系统能够抵抗这些气候变化而长生的应力。三.系统的性能指标及第三方权威认证1、超强的风荷载能力风荷载对高层建筑物的外墙影响较大，对高层建筑物影响相对较小;但高层建筑物的外墙外保温系统必须有一定的抵御强力风荷载的能力，专威特外保温系统超强的风荷载能力，经受过飓风的考验，完全能让用户放心。详见：/施工技术方案：如何实现专威特系统的特点,系统检验报告：专威特系统抵御强力风荷载的能力（国家级检验报告）/公司业绩：采用专威特系统及标准的成功案例2、优越的耐候性建筑外墙外保温面施工，尤其是采用面砖饰面，一要粘结强度；二要系统材料匹配；三要耐久，因而对建筑采用外墙外保温面砖饰面后的耐候性有一定的具体要求。专威特系统经受了近四十年的考验，其优越的耐候性同样让用户放心。详见：/施工技术方案：材料能指标及施工标准,系统检验报告：专威特系统（面砖饰面）的耐候性（国家级检验报告）/公司业绩：采用专威特系统及标准的成功案例3、出色的防火性能建筑物外墙施工必须满足国家对建筑物消防性能的要求；特别是高层外墙外保温，因此外墙外保温系统必须通过国家有关部门的防火评估O专威特系统经过实验与第三方权威机构的认证，让用户放心。详见：/施工技术方案：材料性能指标及施工、验收标准,系统检验报告：专威特系统的防火性能（国家级评估报告）/公司业绩：采用专威特系统及标准的成功案例4、优越的抗震性能建筑物外墙施工必须满足河北省对建筑物抗震性能（8级抗震设防）的要求；特别是高层外墙外保温，因此外墙外保温系统必须通过国家有关部门的抗震试验。专威特系统经过实验与第三方权威机构的认证，让用户放心。详见：/施工技术方案：材料性能指标及施工、验收标准,系统检验报告：专威特系统抗震试验报告（国家级试验报告）/公司业绩：采用专威特系统及标准的成功案例5、通过美国FM认证FM全球公司目前是世界上最大的工商业保险公司之一，该公司通过其所属的“FM认可”（FMAPPrOVaIS）机构向全球的工业及商业产品提供检测及认证服务。“FM认可”证书在全球范围内被普遍承认，他向消费者表明该产品或服务已经通过美国与国际最高标准的检测。详见附件4:产品认证6、通过英国BBA认证TheBBA,sAgrementCertificateshavebeenprovidingauthoritativeandindependentinformationontheperformanceofbuildingproductsforover40years.EveryAgrementCertificatecontainsimportantdataondurability,installationandcompliancewithBuildingRegulations,notjustinEnglandandWales,butinScotlandandNorthernIreland,too.（）BBA认证为建筑产品（系统）提供权威与独立的资料，证明该产品（系统）有超过40年的使用年限。每个BBA证书包含建筑产品（系统）具有很强耐久性、安装与遵守建设法规的重要数据。详见附件4:产品认证7、质量认证体系详见附件4：产品认证四.系统组成材料及性能指标1、专威特傲神外保温系统构造示意图：D涂料饰面构造示意图：2）瓷砖、文化石饰面构造示意图:3）系统组成材料:1基层墙体建筑物外墙（混凝土墙或其他砌体墙）2粘结层专威特粘结剂3保温层膨胀聚苯板4保护层专威特抹面胶浆+专威特网格布5饰面层涂料，面砖或文化石2、系统材料及性能指标D专威特粘结剂：纤维增强型IO0%丙烯酸产品，液态，当其与普通硅酸盐水泥拌合，形成极易抹平的厚浆型胶粘剂胶浆与抹面胶浆。其用来将EPS板粘附到基层上，并用来包埋专威特玻纤网，将其变为专威特外墙保温系统底涂层的一部分。对于面砖饰面的外保温系统，专威特要求粘结剂与基层墙体或找平层的拉拔强度必须至少达到0.6Nmm20其主要技术性能指标如下表：项目实验条件采用用标准单位指标掺合标号掺合ECNEL标号水抗拉粘常温常态GB/T12954-91MPa1.01.0结强度14d抗拉粘结强度常态14d,浸碱4dGB/T12954-91MPa0.60.6抗拉粘结强度常态14d,浸水7dGB/T12954-91MPa0.60.6压剪粘结强度常温常态7dGB/T12954-91MPa1.52.5压剪粘结强度常态7d,浸水24hJC/T547-94MPa0.91.8压剪粘结常温常态28GB/T12954-91MPa1.73.0强度d压剪粘结强度常态28d浸水24hJC/T547-94MPa1.73.02）Standard®丝特网（标准）：外保温体系采用面砖饰面的应力大，面砖的透气性差以及碳化反应、抹面胶浆水化慢等因素，对玻纤网格布的破坏作用大于涂料饰面外保温体系。抹面砂浆的碳化由于粘贴了瓷砖而延迟了，因此抹面砂浆会在更长的时间维持其碱度，所以在碱性环境下，要求耐碱玻璃纤维网格布在相同的碱性环境下，具有良好持久的抗碱性能及耐碱断裂强力。另外，耐碱网格布要受到来自饰面层拉应力的影响，网格布的耐碱强度保留值与耐碱延伸率指标显得非常重要。考虑到面砖饰面外墙外保温系统内部应力较大，面砖体系里面的耐碱网格布的质量与技术要求对系统的安全性十分重要。专威特面砖饰面外墙外保温系统对耐碱网格布明确要求：常态）1500N5cm,耐碱1200N5cm,耐碱强力保留率80%,断裂应变5%。专威特标准型玻璃纤维网格布，经特殊编织与耐碱处理的玻纤网与专威特底涂同时使用，并可防止表面开裂。其主要技术性能指标如下表：项目单位指标标准网布标准网眼尺寸mm3.5×4.0公称单位面积质量（涂料饰面）g/m2145公称单位面积质量（面砖或文化石饰面）g/m2280耐碱抗拉强度经向N/50mm1200纬向N/50mm1200耐碱抗拉强度保持率经向%80纬向%80断裂应变经向%4%纬向%4%3）EPS板：保温层采用膨胀聚苯板（EPS板），保温板的技术要求符国家相关标准，且EPS板必须完全干燥，在EPS板成型后到切割之前，板的变形必须稳定状态。而整个系统言，最薄弱的环节在保温板的本身强度。按照EPS板的技术要求规定，1822kgm3的EPS板的拉拔强度0.10MPa并且破坏在EPS板内，也就是说EPS板本身不小于0.1MPa,也就是说在受力均匀的情况下，每平方米的EPS板能够承受约10吨重量物体。因此，面砖或文化石本身自重相对于10吨/平方米而言微乎其微，EPS板0.1MPa的抗拉强度远远超过百年不遇负风压。本项目采用高密度阻燃自熄型聚苯乙烯泡沫板，规格为1200X600平板，具体厚度见经济标。表1膨胀聚苯板主要性能指标试验项目性能指标导热系数/W(mk)0.041表面密度/(kgm2)见经济标垂直于板面方向的抗拉强度/MPa0.10尺寸稳定性/%0.304)面砖粘结剂：
