鄂尔多斯高层商务楼液压爬模施工方案.docx

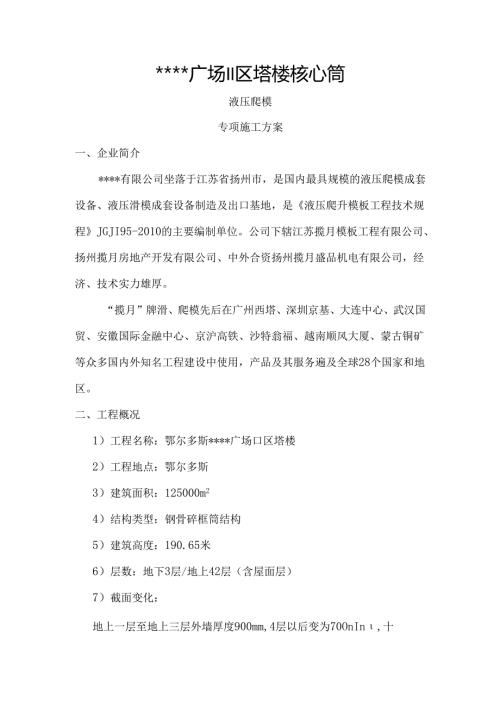

*广场Il区塔楼核心筒液压爬模专项施工方案一、企业简介*有限公司坐落于江苏省扬州市，是国内最具规模的液压爬模成套设备、液压滑模成套设备制造及出口基地，是液压爬升模板工程技术规程JGJI95-2010的主要编制单位。公司下辖江苏揽月模板工程有限公司、扬州揽月房地产开发有限公司、中外合资扬州揽月盛品机电有限公司，经济、技术实力雄厚。“揽月”牌滑、爬模先后在广州西塔、深圳京基、大连中心、武汉国贸、安徽国际金融中心、京沪高铁、沙特翁福、越南顺风大厦、蒙古铜矿等众多国内外知名工程建设中使用，产品及其服务遍及全球28个国家和地区。二、工程概况1）工程名称：鄂尔多斯*广场口区塔楼2）工程地点：鄂尔多斯3）建筑面积：125000m24）结构类型：钢骨碎框筒结构5）建筑高度：190.65米6）层数：地下3层/地上42层（含屋面层）7）截面变化：地上一层至地上三层外墙厚度900mm,4层以后变为70OnIn,十六层变为600mm,二十七层后变为500mmoT4-8轴轴剪力墙在十六层至二十一层部分变为梁，二十七层全部变为梁（梁后做，及板同浇）。8）标准层高420Onln1。三、编制依据1）混凝土质量控制标准GB50164-922）混凝土结构工程质量验收规范GB50204-20023）钢结构设计规范GB50017-20034）液压爬升模板工程技术规程JGJ195-20105）液压爬模提升机Q/321088JPA-001-20056）建筑施工高处作业及安全技术规范JGJ80-917）建筑结构施工图纸四、总体施工布置1）本工程地下三层至地上二层3.8m处（+11.65m标高）全部使用普通木模板支撑体系施工，1165111585m采用全钢大模板支设，并预设爬模用埋件。2）液压爬模从15.8520.05m开始安装，在20.05m以上进入正常爬升阶段。3）爬模用于核心筒外围主墙及内部剪力墙施工；部分空间较小的电梯井使用钢模板支模施工。4）核心筒内楼板、楼梯均采用普通模板支撑体系滞后施工。本工程共布置75相机位：外围墙体27根，内部墙体48根。5）水平结构滞后施工，非标层施工时按多个标准层爬升，（施工缝不在楼板标高）。五、揽月LY-ZPM-160型液压自动爬模主要结构性能1）爬升原理：以达到一定强度（IOMPa以上）的剪力墙做为承载体，利用自身的液压顶升系统和上下两个防坠爬升器分别提升导轨和架体（模板及架体相对固定），实现架体及导轨的互爬；利用后移装置实现模板的水平进退。操作简便灵活，爬升安全平稳，速度快,模板定位精度高，施工过程中无需其他起重设备。2）施工流程：混凝土浇筑完后一拆模后移一安装附墙装置一提升导轨一爬升架体一绑扎钢筋一模板清理刷脱模剂一埋件固定模板上一合模一浇筑混凝土3）LY-ZPM-160爬模主要性能指标及参数（1）、架体系统架体支撑跨度为W5m（相邻埋件点之间距离，特殊情况除外）；架体总高度：14.70米（约3.5倍标准层高）;操作平台：6层，上部两层为钢筋、碎操作层，中间两层为模板操作层，下部两层为爬模操作层。（2）、液压爬升系统：油缸型号：YG-250-125/80（江苏永坚集团制造，全进口密封件）额定压力：20MPa液压泵流量：23Lmin油缸行程：250mm油缸额定提升力：160KN+油缸同步误差：10mm伸出速度：约250mmmin;(3)、承载能力主平台在施工状态下设计承载：5.0KNm2爬升状态下承载：0.75KNm2导轨预埋件总成320每根机位使用双埋件(6).架体安全防护A.相邻爬模架体使用100*50*4矩形管作为平台底梁，截面惯性矩大，平台刚度强；B.相邻爬升平台分段处使用翻板，方便人员通行和防护；C.所有平台临边防护使用钢管栏杆；D.外墙爬模架体外侧面使用菱形钢板安全网(网眼38X18),由上至下全部封闭防护，内衬密目安全网。E.爬模平台及墙体之间使用两道翻板封闭，以防坠物。F.上下防坠爬升器具有自锁功能，既是爬升器，又是防坠器。G.顶层平台采用花纹钢板作平台板。六、模板体系D模板选择根据墙体结构自身的质量需要，结合爬模工艺特点，本工程选择目前国内广泛使用，性能结构安全可靠的LY-86体系全钢组合大模板。该系列模板可定型化，模数化，模板刚度好，面板平整光滑，周转使用次数可达200次以上，满足本工程一次组装，使用到顶的要求。LY-86体系全钢大模板，由平模、阴角模、阳角模、钢背楞、穿墙螺栓、铸钢螺母、钢垫片等组成。本工程模板按标准层高4100/3500mm设计，模板高度3650+600=4250mmo标准层施工时，模板下包100mm,上空50mmo低于标准层高墙体施工时，混凝土打低，高于标准层墙体施工时，钢模板上口采用木模接高。在爬模施工范围内，墙体钢模板满配。在墙体厚度变化时，只要调整角部模板即可，其余大面积的模板无需变动。墙体模板模板面板采用6mm厚钢板加工制作，模板标准块宽度有2400mm>1800mm>1500mm等多种，配套小模板根据实际放样配模尺寸加工制作（包括角模）；模板高度为440011un模板竖背楞采用80*40矩形钢管加工制作，其横向间距均为300；模板横背楞采用210#双槽钢加工制作。因有相对模板采用木模，模板背楞按木模设置，间距450600m11i;对拉螺栓采用T18*6对拉螺栓，水平间距600,竖向及横背楞间距相同；2）阴、阳角模:专门设计的阳角模和阴角模将起到两个作用：确保转角部位的结构外观质量、保证阴角部位的形状。3）背楞背楞采用双10#槽钢焊接而成。背楞的作用在于将平模连结成整体，穿墙螺栓从背楞中间穿过并相互紧固。4）穿墙螺栓模板穿墙螺栓孔眼为26,穿墙螺栓采用T18X6冷挤压满丝扣螺栓，用铸钢蝶形螺母和100*100铸钢垫片收紧。爬模施工穿墙螺栓后穿,合模后采用中25*1.5的PVC管先套入T18X6螺栓后一起穿墙,拆模时，将T18X6螺栓取出，PVC管留在孔内，外露部分去除掉。七、液压爬模机位布置：爬模用于核心筒外围主墙及内部剪力墙施工，本工程共布置75根机位：外围墙体27根，内部剪力墙共48福本方案机位布置已考虑现场塔吊及施工电梯位置。由于本工程爬模面积较大，为便于管理，将爬模平台为分14个区段施工。详细爬模方案图附后。八、施工测量方法爬模工程的施工精度主要控制垂直度、水平度、标高、轴线和门窗洞口的几何尺寸等。高层垂直度的测量采用激光经纬仪、垂准仪和激光水平仪。在本工程四个大阴角处设置四个轴线控制点，利用红外线激光垂直仪向上投点来控制模板的垂直度，并在核心筒四个面设置四条门窗洞控制线，来控制门窗洞的偏位。每层做好施工测量记录，随时校正垂直度及门窗洞、轴线的误差。九、施工难点分析及解决措施D外墙厚度变化次数多（在第4层由90Omm变为700mm,减少200mm,为一次变化最大量，其余每次变化100mm）o截面变化时模板按结构变化，采用减少调节模板，增加增补模板。爬升时使用钢制垫块调整。爬升时导轨倾斜，墙体变化20OnIm时，每次爬升架体向墙体贴近70mm,使用两次垫块，通过三层爬升复位。墙体变化100nInI时，每次爬升架体向墙体贴近50mm,使用一侧垫块，通过两次爬升复位。T4-8轴线的剪力墙在十六层至二十一层部分改为梁，在二十七层全部改为梁，（梁均滞后施工）。施工至此阶段时，该处（5区）爬模装置由双爬改为单爬，（拆除爬升导轨和液压装置即可），平台改制，及相邻施工区域（6区，7区）相连，构成整体平台。改制后由三个爬升区改为两个爬升区。2）结构高度高，属于超高层建筑，社会影响大，外防护要求高。为保证安全，爬模外侧至上而下采用38X18钢板网全封闭防护，内衬密目安全网。3）水平楼板后浇及钢梁节点处理，核心筒竖向结构先上，水平结构施工工艺如下：a.对于后浇楼板，当板钢筋直径小于16时，在核心筒墙内预埋大于该钢筋一个直径的圆钢，待核心筒混凝土浇筑完成，爬模爬升后剔出拉直及螺纹钢焊接，单面焊IOd,相邻两根钢筋错开34d进行焊接。b.核心筒上部墙体及外围钢梁连接采用预埋钢板，不影响爬模施工，也不影响整体施工进度。墙体钢筋绑扎完成后，把预埋钢板固定在核心筒墙体钢筋上，钢板面及浇筑完混凝土面在同一平面，爬模正常施工。待爬模爬升到上一层或上几层时，钢梁及钢板焊接,不影响爬模施工进度。十、爬模架体结构设计计算本方案计算，按爬模机位间距6米，主平台承载5KNm2取值，均超过实际使用状态；风载荷按建筑物高度190米、厦门地区百年一遇取值。详细计算见计算书。十一、标准层施工进度计划十二、确保爬模施工质量的措施1）为了确保工艺实施过程中有条不紊的正常进行，必须建立一套强有力的指挥管理系统。首先强调统一指挥，一切服从指挥的决策和口令，一切向指挥反馈各方信息。把各项管理工作落实到每个具体的人，明确其职责范围，建立名副其实的质量保证体系。混凝土个区段施!。每个区上噂一名区长,管本区段的混凝土、钢筋和木工的具胸。另端筋、木作专业工长，配合总指2）由于本工程爬模面积较大，段飕于管理，将爬模平台为分14挥进行景音感的管国装制量、试验筑墙原量附安全、技术、材料等管理钢筋，按标准层高调试液压油路系统，当混凝土达到脱模强度后，支设模板，预埋挂检查验收爬模安装拆除穿墙螺拴，模板爬升工作由端自总工程师或副经理分常黑黑驾除油路分区有液压操作工分架、支座和滑道。区逐个提升。3）混凝土严格分层浇注、分层振捣，并注意变换浇注方向，即从中间向两端，从两端向中间交错进行。4）模板清理采取划分区段，定员定岗，从下到上、一包到顶，做到层层涂刷隔离剂，并由专业工长进行检查。每隔5至8层进行一次大清理。5）加强测量观测，每层提供2次垂直偏差观测成果，即混凝土浇注前和混凝土浇注后。如果有偏差，可在上层模板紧固前按纠偏措施进行校正。6）混凝土浇筑位置的操作平台应采取铺铁皮、设置铁撮箕等措施，保护爬模装置和下层混凝土表面不受污染。导轨顶端应加防护盖,防止混凝土污染。7）爬模装置爬升时，架体下端附墙轮靠近混凝土结构表面，防止架体硬物划伤混凝土。十三、安全保证措施1）、爬模施工应按照建筑施工高处作业安全技术规范JGJ80一91的要求进行。2）、爬模工程应设专职安全员，负责爬模施工安全和检查爬模装置的各项安全设施，填写安全检查表。3）、操作平台上应在显著位置标明允许荷载值，设备、材料及人员等荷载应均匀分布，人员、物料不得超过允许荷载；爬模装置爬升时不得堆放钢筋等施工材料，非操作人员应撤离操作平台。4）、爬模施工临时用电线路架设及架体接地、避雷措施等应按施工现场临时用电安全技术规范JGJ46-2005有关规定执行。5）、机械操作人员应执行机械安全操作技术规程，定期对机械、液压设备等进行检查、维修，确保使用安全。6）、操作平台上必须设置灭火器，施工消防供水系统应随爬模施工同步设置。在操作平台上进行电、气焊作业时应有防火措施和专人看护。7）、上下架体操作平台均应满铺脚手板，脚手板铺设应按建筑施工扣件钢管脚手架安全技术规范JGJ-130-2001有关规定执行；下架体全高范围及下端平台底部、上架体全高范围均应安装的防护拦及安全网；主操作平台及下架体下端平台及结构表面之间应设置翻板。8）、对后退进行清理的外墙模板应及时恢复停放在原合模位置，并应临时拉接固定；架体爬升时，模板距结
