陈李公路某收费站工程、城市立交桥施工组织设计.docx

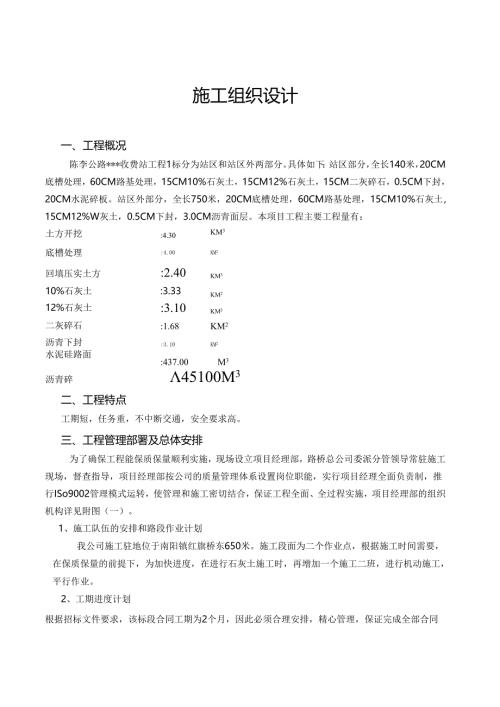

施工组织设计一、工程概况陈李公路*收费站工程1标分为站区和站区外两部分。具体如下：站区部分，全长140米，20CM底槽处理，60CM路基处理，15CM10%石灰土，15CM12%石灰土，15CM二灰碎石，0.5CM下封，20CM水泥碎板。站区外部分，全长750米，20CM底槽处理，60CM路基处理，15CM10%石灰土，15CM12%W灰土，0.5CM下封，3.0CM沥青面层。本项目工程主要工程量有：土方开挖:4.30KM3底槽处理:4.00KM2回填压实土方:2.40KM310%石灰土:3.33KM212%石灰土:3.10KM2二灰碎石:1.68KM2沥青下封:3.10KM2水泥硅路面:437.00M3沥青碎45100M3二、工程特点工期短，任务重，不中断交通，安全要求高。三、工程管理部署及总体安排为了确保工程能保质保量顺利实施，现场设立项目经理部，路桥总公司委派分管领导常驻施工现场，督查指导，项目经理部按公司的质量管理体系设置岗位职能，实行项目经理全面负责制，推行ISo9002管理模式运转，使管理和施工密切结合，保证工程全面、全过程实施，项目经理部的组织机构详见附图（一）。1、施工队伍的安排和路段作业计划我公司施工驻地位于南阳镇红旗桥东650米。施工段面为二个作业点，根据施工时间需要，在保质保量的前提下，为加快进度，在进行石灰土施工时，再增加一个施工二班，进行机动施工，平行作业。2、工期进度计划根据招标文件要求，该标段合同工期为2个月，因此必须合理安排，精心管理，保证完成全部合同项目。主要项目工期安排如下：(1)2003年月日一月日施工准备工作(2)2003年月日一月日路基开挖(3)2003年月日一月日路基处理(4)2003年月日一月日10%石灰土(5)2003年月日一月日12%石灰土(6)2003年月日一月日二灰碎石(7)2003年月日一月日沥青下封(8)2003年月日一月日水泥碎路面(9)2003年月日一月日沥青碎3、机械进场计划根据工期安排，合理组织机械设备进场，满足施工需要。4、材料进场计划水泥：大丰市新丰水泥厂水泥。石料：主要拟用宜兴一带采石场石料，由于该地区石料主要为石灰岩，石质坚硬，风化石少，强度可满足工程需要。石灰：宜兴产11I级以上石灰。粉煤灰：盐城发电厂。沥青：选用盐城市公路管理处上冈沥青油库油料。详见附表（3）材料进场计划5、施工场地安排沿线设料场、拌和场一处。6、本工程施工项目多，工期短，乂要保证道路畅通，我们将采取平行和流水相结合的作业方式施工，确保工程质量和工期按投标书的承诺兑现。四、确保工程质量的措施针对本标段施工的具体特点，结合我公司创优标准，我们有义务，有决心，有信心，有能力确保经监理工程师签认的工程质量达到优良以上。1、制定创优规划，确保优质工程。确立“百年大计，质量第一”的质量管理方针，以技术规范为标准，制定项目创优规划，确定各个分项目的质量管理目标和各工序的质量标准，层层把关，确保工程质量创优质工程目标的实现。2、建立以项目经理为工程质量第一责任人的质量检查组织和以项三技术负责人负责的质检、试验、测量三位一体的质量保证体系，严格施工过程中的质量控制，确保工程质量，同时为质检、试验、测量体系配备职业道德良好、工作态度认真、责任心强和技术水平高的工程技术人员，从人员素质上确保工程质量监控的实现。3、质量检查人员每天坚持在施工第一线，开展工程质量检查工作，每月组织一次质量大检查和评比工作，作业班组实行上、下工序交接检查制度，并对关键工序实行跟踪检查，做到预防为主，把质量事故隐患消灭在萌芽状态之中。质量保证体系质量体系：项目经理部设立以质量监督部为中心的独立质量监督部门。作业班组设质检员实行分级管理制度。每道工序都必须经过作业班的质检自检，班组之间质检员互检，质检负责人联检，在自检、互检、联检基础上，交监理工程师检查签证后方可进行下道工序的施工(质量检查程序详见框图)。试验体系：项目经理部成立中心试验室，建立标养室，配足与工程相适应的仪器设备，充分满足本工程试验需要，严格把好材料和材料质量检验关，各种原材料必须要有质保书和产品使用合格证，对不符合质量要求的各种原材料必须要有质保书和产品使用合格证，对不符合质量要求的各种原材料坚决不准进场。严格执行试验规程，确保每项工程开工前有标准试验，施工之中有试验检查，完工后有真实、准确、完整的试验数据，以充分反映结构实体内部质量状况。测量体系：项目经理部设立测量组，为测量组配备与其任务相适应的仪器、设备，负责控制测量和施工放样工作，测量工作由始至终严格按测量规程进行操作和控制，做到施工前有控制性测量和施工放样，完后质量成品测量检查，确保施工全过程的测量数据真实、准确。严格施工过程质量控制工作，认真会审设计图纸，充分理解设计意图及要求，层层组织技术交底，严格按设计图、招标文件、施工技术规范、施工工艺、操作规程组织施工，施工过程中按检查签证表格进行检查验收，确保每一过程质量控制来保证项三工程质量。质量检查程序构成图见附图(4)o五、工期进度保证措施本标段为陈李公路大丰收费站工程1标，全长890M,工期2个月，时间紧，任务重，要求高，为保质保量在合同期内完成全部工程量，我们的保证措施为：1、公司将组建一个强有力的项目经理部，选派优秀的施工骨干来组织，协调整个项目工程施工。2、制定科学的组织管理制度，努力提高管理水平，以2个月总工期控制为前提，安排月、旬、周作业计划，倒排工期，严格按投标方案提出的材料、机械设备和人员进场施工。3、尊重知识，尊重人才，组建小组对影响工期的关键工序上进行攻关，采用新工艺、新技术加快施工进度，编排工期。4、努力提高机械化施工程度和机械设备使用效率，购买一定数量的新机械、新设备，并加强机械设备维修检查和保养工作，保证完好率。5、积极开展劳动竞赛活动，张贴宣传标语，掀起劳动热潮。并及时组织立功奖励活动，充分调动广大职工生产劳动积极性和创造性，加快工程建设。六、雨季工期保证措施路槽开挖段每50米开挖排水出口。并设专人与当地气象部门联系，掌握当天和按期气候变化情况，购买一定数量的塑料布和彩布对已完成的路基及回填土和正在施工中的板块及机械设备、材料进行充分覆盖，可达到雨前、雨后不间断施工。七、夜间施工保证措施1、在有保证道路安全畅通，施工作业面内机械、人员安全的措施下，整个施工现场有充足的亮度。2、夜间施工的工人挑选年轻力壮，白天得到充足休息的人员。3、对夜间作业的项目，有专业技术人员跟踪作业，严把质量关。4、对工人进行夜间操作进一步强化安全教育、安全管理，安排安全员跟班作业。八、安全生产文明施工该工程任务重、标准高、要求严、交通复杂，我们一定要增强施工安全意识，牢固树立“施工必须安全、安全为了施工”的思想。贯彻“安全第一，预防为主”的方针，强化“安全责任重于泰山”的责任感，确保我标段在施工期间道路安全畅通，生产安全无事故。为此，我项目部拟采取以下一系列措施：1、建立健全安全管理组织机构，层层落实安全责任制。项目部建立安全领导小组，由项目经理挂帅任组长，为安全工作第一责任人，全面负责施工期间的一切安全工作。安全员任副组长，着重负责施工现场的安全工作，成员由各组室负责人参加，分别负责各组室相应的安全工作，成立值班小组，配备对讲机，并设立专职安全员，负责日常施工现场的安全督查工作，发现隐患及时整改。明确施工安全职责、权限，责任到人，形成安全管理工作层层落实责任制，工作处处有人抓的局面。2、严格操作规程，建立健全各项安全规章制度。加强安全教育，定期召开安全会议，使所有的机驾人员牢固树立施工安全责任感，机械作业按规程操作，严禁违章驾驶，违章作业，上路作业人员统一着装，穿标志服，戴标志帽，同时对民工和临时租用的机械均要签订安全责任合同，否则一律不得录用，真正确保各项安全规章制度落到实处。3、设立醒目施工标志，确保车辆行驶安全畅通。根据江苏省公路施工路段管理办法第13条规定，我们将在施工路段设置明显的施工标志、安全标志。如文字说明标志、限速标志、解除限速标志、导向标志、指向标志、慢行标志、禁超标志等。标牌要规范、清晰、视认性好，设置地点准确，设置牢靠。对作业现场用红色塑料隔离墩牵线挂红旗，与车辆行驶车道隔离，白天派专人执勤，夜间悬挂红灯。4、科学管理，文明施工，建立优良的施工现场。机械、车辆停放位置整齐，施工现场布置有序，尽可能做到机械统一管理，做到文明施工。5、搞好地方关系，严肃生活纪律。工地不允许以任何形式进行赌博，不允许到社会上休闲娱乐场所活动，晚上不串门，不扰民，搞好地方关系。6、避免扬尘材料造成居民生活区的环境污染，影响居民生活安全。第一卷城市立交桥施工组织及管理7第一卷城市立交桥施工组织及管理1城市桥梁施工的特点只有了解城市桥梁的一般施工特点，方可设计出最佳的施工组织方案。因此开工前，必须认真审图和进行现场考察并领会建设单位的意图。通常城市桥梁建设有以下特点：(1)建设规模大，占地面积大，内容复杂。通常一座立交桥工程包括桥梁(除主桥外，含人行天桥和通道桥)、道路、给排水(给水、雨水和污水)、电力、通讯、燃气、路灯等专业工程，工程量大，且各专业工程的相互制约影响较大，施工中须统筹安排，协调配合。(2)要充分考虑施工期交通组织安排，尽量避免对交通及行人产生大的影响。通常采用修便道或压缩现有机动车道的方法施工。(3)要充分考虑原有管线拆移。现有管线与新建管线纵横密布，在施工中必须通盘考虑，不影响既有管线发挥正常作用。(4)立交桥往往占地面积较大，红线范围较窄，经常会遇到拆迁工作。(5)为尽量少影响交通并改善周围环境，城市桥梁施工工期一般都很紧，而质量目标要求又高，且参加施工的作业队伍较多，需要项目经理部做大量有效的协调组织工作。(6)有效地处理好夜间施工与噪音污染的关系，处理好文明施工与工程进度的关系。2施工总体安排的考虑2.1区段划分和安排划分施工段原则：有利于结构的整体性，尽量利用伸缩缝或沉降缝、在平面上有变化处以及留茬而不影响质量处。分段应尽量使各段工程量大致相等，以便于施工组织节奏流畅，使施工均衡。施工段数应与主要施工过程相协调，以主导施工为主形成工艺组合。工艺组合数应等于或小于施工段数。分段的大小要与劳动组织相适当，有足够的工作面。在城市立交施工中，通常有足够的劳动力，但往往同时施工的工作面不多。根据上述原则，再根据立交桥所处的地理环境和工程内容，并考虑工程量的分布及特点，每座立交桥的施工按专业性质和位置分35区段平行组织施工，虽然投入的队伍多，但是可保证工期。施工安排本着先地下后地上、先重点后一般的原则。先施工桥梁下部桩基或其它类型基础和管网，在施工道路时可采用半幅施工，保证车辆畅通，挡墙可先预制再运至工地安装。施工桥梁上部要根据图纸要求预制或现浇，从城市桥梁施工特点讲，目前多采用现浇梁施工法。2.2施工准备2.2.1水、电供应城市立交桥施工，通常接水、接电比较容易，但又要考虑就近原则及不二次移动接水、接电点。对用电点，该架空线的要架空，该直埋的要直埋，必须注意所设配电箱及配电板均采用空气漏电开关，实行多级保护，所有动力用电均采用三相五线制。其次，要备用50kW发电机2台以上及水车2部，以防工地停水、停电。2.2. 2施工平面布置城市立交桥施工平面图布置原则：
