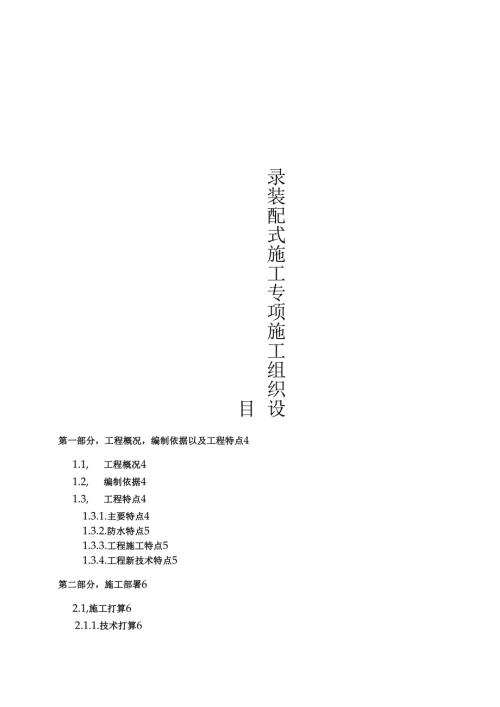

录装配式施工专项施工组织设目第一部分，工程概况，编制依据以及工程特点41.1, 工程概况41.2, 编制依据41.3, 工程特点41.3.1.主要特点41.3.2.防水特点51.3.3.工程施工特点51.3.4.工程新技术特点5第二部分，施工部署62.1,施工打算62.1.1.技术打算62.1.2.物资打算62.1.3.劳动组织打算72.1.4.场内外打算72.2,工程目标92. 2.L平安施工目标93. 2.2.文明施工目标94. 2.3.质量目标95. 2.4.进度施工目标9第三部分，PC装配式混凝土结构施工93.1,PC结构工厂施工93. 1.1.构件单位选择以及生产范围93. 1.2.设备设施103. 1.3工厂生产施工103.2, PC结构运输，堆场及成品爱护123. 2.1.运输123. 2.2.堆场133. 2.3.成品爱护1333,PC结构现场施工143. 3.1.施工流程及分解图143. 3.2.起吊设施施工153. 3.3.PC结构安装和调整施工163. 3.4.防水构造和保温196. 3.6.PC结构相关的其它节点技术施工216.4, 标准层施工进度22第四部分，PC装配式混凝土结构质量，平安文明施工224.1,PC结构质量施工224. 1.1.PC结构质量保证措施227. 1.1.PC结构质量施工标准297.4, PC结构平安文明和施工394.2.1.PC结构平安和施工394.2.2.文明施工措施41第五部分，工程资料管理435.1,资料划分435.1.1.范围435.1.2.划分445.2,资料管理要求445.2.1.内容445.2.2.管理要求44第一部分，工程概况，编制依据以及工程特点1.1, 工程概况工程名称深圳观澜项目总承包工程工程地址深圳市龙华区观澜平安路和章桂路交汇处建设单位深圳丰富实力钢管设计单位深圳市建筑设计探讨总院工程概述1号楼33F,2号楼34F,3号楼34F,4号楼34F,5号楼办公16F,幼儿园3F,两层地下室，总建筑面积13.38万而，标准层采纳PC。结构类型剪力墙结构，标准层及以上至顶层外墙，阳台板，空调板，外凸窗，楼梯为PC装配式混凝土结构，其中部格外墙竖向板采纳高强灌浆施工技术。1.2, 编制依据PC结构施工图纸以及PC结构招标文件GB50068-2001建筑结构牢靠度设计统一标准GB50009-2012建筑结构荷载规范GB50010-2010建筑抗震设计规范JGJ3-2010高层建筑混凝土结构技术规程DG/TJ08-2069-2010预制整体式住宅混凝土构件制作，施工及质量验收规程1.3, 工程特点1.3.1.主要特点本工程为预制装配式混凝土结构，其主要特点是：(1)现场结构施工采纳预制装配式方法,外墙墙板，空调板，阳台，设备平台,凸窗以及楼梯的成品构件。(2)预制装配式构件的产业化。全部预制构件全部采纳在工厂流水加工制作，制作的产品直接用于现场装配。(3)在设计过程中，运用BlM技术，模拟构件的拼装，削减安装时的冲突。部格外墙PC结构采纳套筒植筋，高强灌浆施工的新技术施工工艺，将PC结构和PC结构进行有效连接，增加了PC结构的施工运用率，降低PCF的施工率，提高施工效率。(4)楼梯，阳台，连廊栏杆均在PC构件的设计时考虑点位，设置预埋件，后续直接安装。(5)依据PC结构的施工特点，采纳悬挑外墙脚手架。1.3.2.防水特点节点自防水。本次施工的装配式外墙板防水方法：(1)连接止水条，预制外墙板连接时，预先在板墙侧边和上粘贴防水止水条的形式防水(2)空腔构造防水，预制外墙板之间在预制板侧边和上下设置沟(槽)排水的构造方法(3)外墙密封防水胶，预制外墙板外侧耐候胶封闭。1. 3.3.工程施工特点本工程采纳的PC结构，其要点是：预制构件的工厂制作；现场装配构件的吊装；临时固定连接；配套机械的选用；预制结构和现浇结构的连接；节点防水措施；橡皮条和灌浆施工，专业多工种施工劳动力组织。2. 3.4.工程新技术特点PC项目新技术点和内容是：产业化程度高，资源节约和绿色环保；构件工厂预制和制作精度限制；构件的深化加工设计图和现场的可操作性的相符性；施工垂直吊运机械选用和构件的尺寸组合；装配构件的临时固定连接方法；校正方法及应用工具；装配误差限制；预制构件连接限制和节点防水措施；施工工序限制和施工技术流程；专业多工种施工劳动力组织和娴熟人员培训；装配式结构特别规平安技术措施以及产品的爱护，高强灌浆新技术的施工的应用，为新技术的推广走出了贡献。在工程开工前组织好劳动力打算，建立拟建工程项目的领导机构，建立精干有阅历的施工队组，集结施工力气，组织劳动力进场，做好向施工队组，工人进行施工技术交底，同时建立健全各项管理制度。管理人员施工机构。序号姓名担当职务备注1张军项目总工程师一级建立师3张军项目经理一级建立师5张诚城生产经理中级职称6李晓华项目资料员带证7庞宇文项目预算员带证8胡震康项目总施工员中级职称9蔡祥项目平安员C证11龙华丰项目质检员带证12郭旭峰项目PC技术中级职称13黄本宝施工班组组长合作劳务班组依据PC图纸设计要求及阅历，和结合本项目PC结构体困难，质量大和施工困难的状况，我项目部将成立PC结构施工小组,将配备有PC结构施工阅历的班组进行施工。PC结构管理小组暂由30人组成，其中每1栋号房配备1个PC结构施工班组和1个灌浆施工班组，每个PC结构施工班组支配配备10人组成，每个灌浆施工班组有支配配备2个人。3. L4.场内外打算（1）场内打算施工现场搞好三通一平路通，水通，电通和平整场地的打算，搭建好现场临时设施和PC结构的堆场打算；为了协作PC结构施工和PC结构单块构件的最大重量的施工需求，确保满意每栋房子PC结构的吊装距离，以及依据施工进度以及现场的场布要求，本项目配备五台QTZ6012型号的塔吊，合理布置在建筑物的旁边，确保平均吊装每5天飞天一层的节点。由一期于6栋房子同时施工，造成现场塔吊的平面布置交叉重叠，塔吊布置密集，塔身和塔臂旋转半径彼此影响极大，为防止塔吊的交叉碰撞，塔吊配备在满意施工进度的前提下，塔吊平面布置允许重叠，将道路和吊装区域区用拼装式成品围挡划分开，同时编制群塔防碰撞专项方案。塔吊，堆场，施工道路布置图道路制作示意图现场道路示意图道路和场地隔断做法依据本工程PC结构体积大，板块多的施工特点，同时各号房为高层建筑，给PC结构卸车堆放带来一定的困难。若在PC结构卸车时运用汽车吊卸载施工，可以大大增加整个项目施工进度，避开长时间因为PC卡车堵塞的状况，运用汽车吊施工可减轻塔吊运能，比在不运用汽车吊的PC结构卸车状况施工效率更高，依据以往万科在其它PC结构项目的施工阅历，我公司以及项目部建议PC结构卸车时运用汽车吊卸载PC结构施工，以提高施工效率。（2）场外打算场外做好随时和PC厂家和PC结构相关构件厂家沟通，精确了解各个PC结构厂家的地址，精确预料PC结构厂家距离本项目的实地距离，以便于更精确联系PC结构厂家发送PC结构时间，有助于整体施工的支配；实地确定各个厂家生产PC结构的类型，实地考察PC结构厂家生产实力，依据不同的生产厂家实际状况，做出合理的整体施工支配，PC结构进场支配等；考察各个厂家之后，再请PC结构厂家到施工现场实地了解状况，了解PC结构运输线路，了解现场道路宽度，厚度和转角等状况；具体施工前我司和监理部门派遣质量人员去PC结构厂家进行质量验收，将不合格PC构件解除现场施工，有问题PC构件进行工厂整改，有缺陷PC构件进行工厂修补。PC工厂实地验收4.2,Pe结构平安文明和施工a. 2.1.PC结构平安和施工1 .脚手架平面布置以及特殊临边防护外架本次PC住宅楼采纳落地外脚手架（11层）和悬挑脚手架（12-21层）特殊外架临边围挡作为吊装施工及外墙清理平安防护措施，本项目全部号房（地库）的落地式脚手架运用从底层至11层顶，特殊外架围护架是从12层至顶层。脚手基础在坚实地基上（回填土夯实）浇捣整条通长碎板带。搭设按结构层次施工逐步由下向上进行，满意预制装配式墙板结构施工需要，施工完毕后，由人工和塔吊协作拆除。本工程采纳双排钢管外脚手架，采纳M8X3.0钢管，搭设时严格按操作规程进行。脚手架采纳扣件式钢管搭设，外侧立面采纳密目网全封闭，每排脚手架的外侧下部设挡脚板，脚手板为竹笆脚手板。做好脚手架和建筑物的拉结，脚手架外挂密目平安网，操作层满铺脚手板,并在外侧设置180mm高挡脚板。连墙件必须每层设置，在有窗口的地方，采纳在楼层内预埋钢管和脚手架连接；没有窗口的地方，在外墙板水平缝处预留IO钢筋和脚手架钢管焊接进行连接；水平和垂直间距都为不得大于3600mmo关于特殊外架的施工方法和施工工艺详见脚手架施工方案。2 .平安通道及高压线防护架适用范围：多功能组合钢构架可利用标准的构件完成多种临时设施的搭设，包括人行平安通道，车行平安通道，仓库及各种加工棚。现场平安通道现场加工棚3 .楼层楼梯扶手适用范围：适用于安装在不同长度，不同斜度的楼梯段临边作防护；结构，型号：采纳内插式钢管，弯头可调整，杆件可伸缩；制作特点：钢材采纳国家标准材料，制作严格按图施工。尺寸正确，连接便利，坚固，达到平安防护目的；产品特点：楼梯扶手栏杆采纳工具式短钢管接头，立杆采纳膨胀螺栓和结构固定，内插钢管栏杆，运用结束后可拆卸周转重复运用；安装要求：立杆安装要求位置正确，垂直，底座膨胀螺栓和结构固定平整坚固，内插钢管栏杆连接，螺丝不遗漏;颜色要求：扶手栏杆颜色采纳黄，黑两色(油漆二度)。4 .电梯井防护门适用范围：门式电梯井平安门是建筑施工现场预防人生损害必备的爱护设施，它涉及到高层建筑，多层建筑，综合性工业厂房等建筑施工工地。结构，型号：电梯井平安门全部由钢结构组成，适用于门洞宽度(900-1200)的电梯井。制作特点：钢材采纳国家标准材料，制作严格按图施工，尺寸正确，电焊接点坚固,达到平安防护之目的，喷漆匀称，平安门安装离地200mm。产品特点：门式电梯井平安门，结构简洁，安装，运用便利，感观大方，质量平安牢靠，符合平安生产保证体系要求。安装要求：钱链固定要求横平竖直，标高精确，较链固定用膨胀螺栓，要求拧紧；平安门的安装离地200mmo颜色要求：电梯平安门采纳黄色，门下部档脚板采纳黄，黑间隔，宽度为150mm,60度斜向布置。s. PC基坑临边防护围档适用范围：适用于基坑周边区域的围护及施工区域的隔离分隔，并可适用于电梯井防护门。结构，型号：基坑临边防护栏由钢立管和插片式防护围栏组成，各构件由螺栓锚固组成。制作特点：钢材采纳国家标准材料，制作严格按图施工；尺寸正确，焊接坚固，达到平安防护目的。产品特点：结构简洁，安装运用便利,外观大方，质量平安牢靠，可反复运用。安装要求：基坑周边防护围栏的立管底座应埋入混凝土翻梁内，梁截面15Omm*15Omm护栏距地总高度1200mm；用于电梯井防护门时，应采纳拼装式网片，护栏通过锚固钢板同电梯井边墙面有稳妥联结,各锚固件位置和栏板高度尺寸应符合设计要求。颜色要求：648钢管，定型网片，角钢框均为黄色(油漆二度)。t. PC安装和施工PC板吊装，卸车需垂直起吊，在卸车过程中各相关人员相
