H801TC说明书.docx

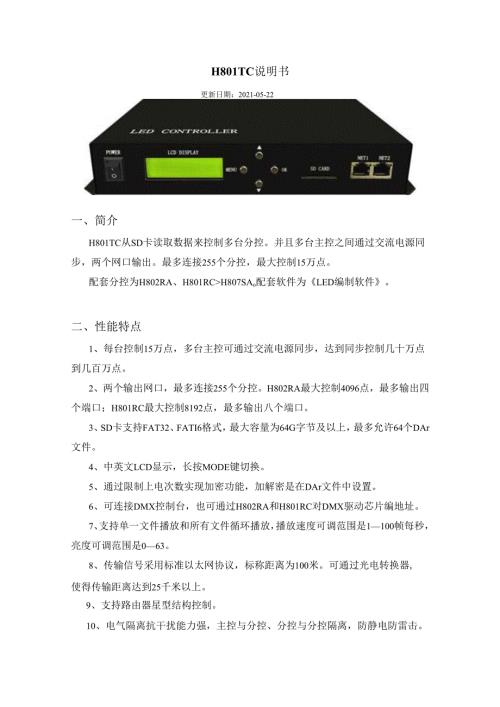

H801TC说明书更新日期：2021-05-22一、简介H801TC从SD卡读取数据来控制多台分控。并且多台主控之间通过交流电源同步，两个网口输出。最多连接255个分控，最大控制15万点。配套分控为H802RA、H801RC>H807SAo配套软件为LED编制软件。二、性能特点1、每台控制15万点，多台主控可通过交流电源同步，达到同步控制几十万点到几百万点。2、两个输出网口，最多连接255个分控。H802RA最大控制4096点，最多输出四个端口；H801RC最大控制8192点，最多输出八个端口。3、SD卡支持FAT32、FATI6格式，最大容量为64G字节及以上，最多允许64个DAr文件。4、中英文LCD显示，长按MODE键切换。5、通过限制上电次数实现加密功能，加解密是在DAr文件中设置。6、可连接DMX控制台，也可通过H802RA和H801RC对DMX驱动芯片编地址。7、支持单一文件播放和所有文件循环播放，播放速度可调范围是1100帧每秒，亮度可调范围是063。8、传输信号采用标准以太网协议，标称距离为100米。可通过光电转换器,使得传输距离达到25千米以上。9、支持路由器星型结构控制。10、电气隔离抗干扰能力强，主控与分控、分控与分控隔离，防静电防雷击。11、工程配置灵活，各分控可以控制不同的灯具。三、使用说明1、SD卡在多次添加、删除文件后需要格式化成FAT32或FATI6格式。现已支持SDHC（高容量SD卡），最大达64G字节以上。SD卡中最多允许64个DAT文件，播放顺序是根据文件名按字母进行排序。2、控制器上电自检通过后，LCD屏第一行显示控制器型号，按“MENU”键循环切换各种功能模式。按键是减小当前参数值，按键是增加当前参数值，长按或数值变化速度加快。按“0K”保存参数。长按MENU切换中英文显示。3、两个网口都可直接输出到交换机、光电转换器、分控。4、芯片类型、时钟速度等参数必须在LED编制软件中设置好。每个分控的可以带不同的灯具，用不同的驱动芯片，所以参数可以不一样。5、最大控制点数为15万点，最多连接255个分控。H802RA最大控制4096点，最多输出四个端口；H801RC和H807SA最大控制8192点，最多输出八个端口。6、设置密码，在LED编制软件的灯光造型窗，单击菜单“设置”-“控制器密码”，弹出加密对话框，加密方法是限制上电次数。限制使用次数最大可输入8000,密码必须为数字，最大长度为7。可连续七次加密，加密次数的最后一个选项是“解除密码”，继续加密和解除密码时，输入的密码必须与第一次加密时设置的密码一致。不一致时软件不会提示，但生成的DAT文件对控制器不产生作用。解除密码后，可再次加密，密码也可重设。软件启动时默认生成的DAT文件不包含加密信息。7、在文件模式时，右上角显示“直流”，表示没有交流信号，无法交流同步。四、控制器按键操作1、文件X：X为序号，第二行显示当前播放的DAT文件名。按可跳到下一个文件播放，按可跳到前一个文件。2、速度：播放速度，范围是1-100帧每秒。3、亮度：亮度设置，范围是0-16。4、播放模式：包括“所有文件循环”和“单一文件播放”。“所有文件循环”是指全部DAT文件循环播放，“单一文件播放”是指循环播放一个文件。在连接DMX控制台时应选择“单一文件播放”。5、网口2输出网口2输出的起始分控号。譬如文件中总共40个分控，网口2输出的起始分控号为31,则前面30个分控数据由网口1输出，后10个分控数据由网口2输出。若网口2输出的起始分控号为1,则两个网口都输出全部分控数据。6、DMX地址：起始通道地址，点通道数为4时，每台主控占用7个通道，否则占用6个通道。DMX通道数为6时：起始通道地址默认为1,即占用通道6,若起始通道地址为2则占用通道2-7o第1通道是亮度，亮度通道值O对应0（不亮），1T6对应1,17-31对应2,，241-255对应16o第2通道是红色分量。第3通道是绿色分量。第4通道是蓝色分量。第5通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，。第6通道是播放速度，对应速度的关系为，按键设置的速度X通道值/255,即控制台最大值255对应按键设置的速度。DMX通道数为7时：起始通道地址默认为1,即占用通道-7,若起始通道地址为2则占用通道2-8o第1通道是亮度，亮度通道值0对应0（不亮），1T6对应1,17-31对应2,，241-255对应16o第2通道是红色分量。第3通道是绿色分量。第4通道是蓝色分量。第5通道是白色分量。第6通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，。第7通道是播放速度，对应速度的关系为，按键设置的速度X通道值/255,即控制台最大值255对应按键设置的速度。7、端口输出模式只在控制单线驱动芯片时有效，可选择TTL245或差分485o8、点通道数：即一个像素点占用几个通道，或者说有几个颜色分量，按键设置。一般为RGB三个；若是RGBW,点通道数为4。9、第九个菜单是折叠菜单，按键选择菜单，按“OK”进入子菜单，进入子菜单后，继续按MENU切换子菜单。(1)编址菜单：按“0K”键进入DMX驱动芯片编地址模式。按键,选择DMX芯片型号。按“MENU”键,设置芯片通道数：指一个转码芯片或转码模块一次转码多少个通道，若不是转码芯片，此值与点通道数一样。有些DMX芯片需要设置转码输出格式：归零码或DMX512。按“MENU”键，输入编址的起始通道地址，然后按“0K”开始编址。编址完成后按“MENU”键可切换到其它模式(2)数点内控按“0K”键进入数点内控，点通道数为4,端口长度为768点，否则端口长度为1024点。先选择芯片型号；按“MENU"键，再按键选择每个分控的端口数；按“MENU”键,进入数分控模式，按键进行数分控；按“MENU”键,进入数端口模式，按键进行数端口；按“MENU”键,进入数点模式，按键进行数点；按“MENU”键,进入内控模式，按键选择样式；(3)授权或解除DAT密码若DAT文件设置了密码，此处需要授权DAT密码，否则无法播放。五、规格参数输入电压AC220V功耗3W带载点数15万点带载分控数255个重量1.45Kg工作温度-20Co-75Co外形尺寸L270xW150xH43纸箱尺寸L288XW203XH60六、网络及光纤连接图1、常用方法如下图，网口二起始分控可设置，也可以只用一个网口。（蓝色线表示网线）2、使用光纤，使得传输距离更远。（）3、连接DMX512控制台。DMXConsole
