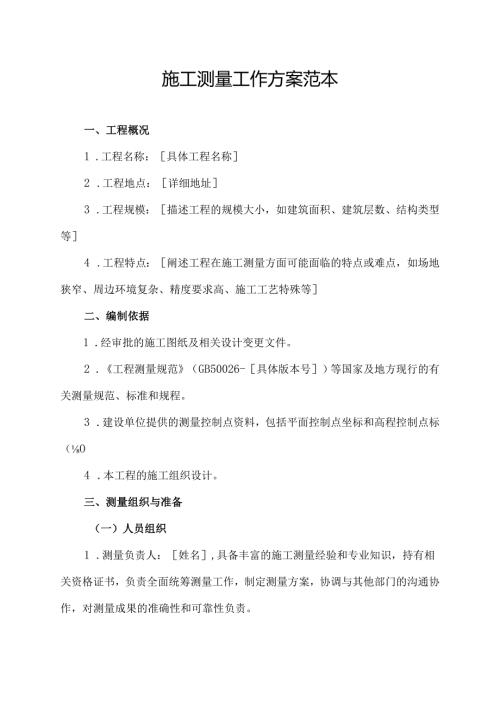

施工测量工作方案范本.docx

施工测量工作方案范本一、工程概况1 .工程名称：具体工程名称2 .工程地点：详细地址3 .工程规模：描述工程的规模大小，如建筑面积、建筑层数、结构类型等4 .工程特点：阐述工程在施工测量方面可能面临的特点或难点，如场地狭窄、周边环境复杂、精度要求高、施工工艺特殊等二、编制依据1 .经审批的施工图纸及相关设计变更文件。2 .工程测量规范（GB50026-具体版本号）等国家及地方现行的有关测量规范、标准和规程。3 .建设单位提供的测量控制点资料，包括平面控制点坐标和高程控制点标（O4 .本工程的施工组织设计。三、测量组织与准备（一）人员组织1 .测量负责人：姓名,具备丰富的施工测量经验和专业知识，持有相关资格证书，负责全面统筹测量工作，制定测量方案，协调与其他部门的沟通协作，对测量成果的准确性和可靠性负责。2 .测量技术员：若干姓名,协助测量负责人开展工作，负责具体的测量操作、数据记录与初步计算，熟悉测量仪器的使用和维护，能按照规范要求完成各项测量任务。3 .辅助人员：若干姓名,负责配合测量技术员进行现场测量工作，如立尺、拉钢尺、设置测量标志等，并协助做好测量现场的安全防护和秩序维护。（二）仪器设备准备1 .全站仪：型号,测角精度为X秒,测距精度为xmm+Xppm,用于平面控制测量、角度测量、距离测量以及建筑物的定位放线等工作。在使用前需经有资质的检测机构进行校准和检定，确保仪器的精度满足测量要求。2 .水准仪：型号,精度为Xmmkm,用于高程控制测量、水准测量以及建筑物的标高传递等工作。同样需经过校准和检定，保证测量数据的准确性。3 .钢尺：50m和30m各若干把,经检定合格，用于距离丈量，在测量过程中要注意钢尺的温度、拉力等因素对测量结果的影响，并进行相应的改正。4 .其他辅助工具：如塔尺、棱镜、线坠、对讲机、墨斗、木桩、钢钉等，用于配合测量仪器完成各项测量任务。（三）技术准备L组织测量人员认真熟悉施工图纸，了解工程的总体布局、建筑物的位置及坐标、各部位的标高关系等，掌握设计对测量精度的要求。5 .对建设单位提供的测量控制点进行复测，检查控制点的准确性和可靠性。复测结果与原数据的差值在允许范围内时，采用原数据；若超出允许范围，及时与建设单位和设计单位沟通，协商解决方案。6 .根据工程特点和测量要求，制定详细的测量方案，明确测量方法、测量流程、精度控制措施以及人员分工等内容。对测量方案进行技术交底，使每位测量人员都清楚测量工作的重点和要点。四、测量工作基本要求（一）施测原则1 .严格遵循先整体后局部、高精度控制低精度的原则。先建立统一的平面控制网和高程控制网，再依据控制网进行各局部区域的测量放线工作。2 .测量原始数据必须准确可靠，坚持测量放线与计算工作同步校核的方法，确保测量数据的准确性。对测量数据进行多次复核，防止出现计算错误。3 .执行测量工作的自检、互检和专检制度。测量人员完成测量任务后，首先进行自检，检查测量数据和操作过程是否符合要求；然后进行互检，由其他测量人员对测量结果进行复核；最后由测量负责人或质量检查人员进行专检，确认测量成果无误后方可进入下一道工序。4 .测量方法应简便易行，在满足工程精度要求的前提下，尽量选择高效、快捷的测量方法，提高测量工作效率，降低测量成本。5 .测量工作要紧密围绕工程施工，为施工提供准确的测量数据和定位依据，确保施工质量和进度。（二）准备工作1 .深入学习设计文件和相关技术标准，全面理解设计意图，仔细核对图纸尺寸和坐标，确保测量工作与设计要求一致。2 .对测量仪器进行定期维护和保养，每次使用前检查仪器的性能和状态，确保仪器正常运行。在恶劣天气条件下使用仪器后，要及时对仪器进行清洁和干燥处理，防止仪器受损。3 .根据测量方案，准备好所需的测量记录表格和计算工具，记录表格应格式规范、内容完整，便于数据的记录和整理。（三）测量精度要求L平面控制测量精度：根据工程规模和测量规范要求，本工程平面控制网的精度等级设定为具体等级,测角中误差不超过X秒，边长相对中误差不超过Xo在测量过程中，要严格控制测量误差，确保平面控制网的精度满足工程需要。4 .高程控制测量精度：高程控制网的精度等级为具体等级,水准测量高差全中误差不超过Xmmkmo在进行高程测量时，要注意前后视距相等，减少视差对测量结果的影响，保证高程传递的准确性。5 .建筑物定位放线精度：建筑物的定位放线误差应符合相关规范要求,基础轴线的定位误差不超过Xmm,各楼层轴线的竖向投测误差不超过Xmm,标高传递误差不超过Xmmo在施工过程中，要加强对定位放线的检查和复核，及时发现和纠正误差。五、测量施工各环节方案（一）施工平面控制点测量L控制点复测：对建设单位提供的平面控制点进行复测，采用全站仪按照附合导线的形式进行测量。测量过程中，每个测站的观测数据应符合规范要求，角度观测采用测回法，观测X个测回，取平均值作为最终观测结果；距离测量往返观测，取平均值作为最终距离值。6 .控制点加密：根据工程施工需要，在原有的平面控制点基础上进行加密。加密控制点的布设应遵循通视良好、便于保存和使用的原则。采用全站仪进行加密控制点的测量，测量方法和精度要求与原控制点测量相同。7 .控制点保护：对平面控制点和加密控制点设置明显的保护标志，如在控制点周围浇筑混凝土墩，在墩顶设置钢钉标识控制点位置。同时，在控制点附近设置警示标识，防止控制点被破坏。定期对控制点进行检查和复测，发现控制点有位移或损坏情况，及时进行修复和重新测量。（二）地面高程控制测量1 .高程控制点复测：以建设单位提供的高程控制点为基准，采用水准仪进行往返水准测量，对高程控制点进行复测。测量过程中，严格按照水准测量规范操作，视线长度、前后视距差、基辅分划读数差等均应符合规范要求。2 .高程控制网加密：根据施工现场的地形和施工需要，在原有高程控制点的基础上加密高程控制点。加密高程控制点的测量采用水准仪进行，测量精度不低于原高程控制点的精度要求。加密高程控制点应均匀分布在施工区域内，便于施工过程中的高程测量。3 .高程传递：在建筑物施工过程中，采用钢尺悬吊法或全站仪天顶测距法进行高程传递。从底层的高程控制点向上传递高程时，每次传递至少应测量X次，取平均值作为最终传递高程值。传递高程时，要注意钢尺的垂直度和拉力，以及全站仪的对中、整平精度，确保高程传递的准确性。(三)基础施工测量1 .基础定位放线：根据平面控制网和基础施工图纸，采用全站仪极坐标法或直角坐标法进行基础定位放线。在基础垫层上放出基础的轴线和边线，并用墨线弹出标记。放线完成后，对放线结果进行复核，确保基础位置准确无误。2 .基础标高控制:在基础垫层施工过程中，利用水准仪进行标高控制。在垫层上设置若干个标高控制点，控制点的间距不宜过大，以保证垫层表面的平整度。在基础钢筋绑扎和模板安装过程中，同样要严格控制标高，确保基础各部位的标高符合设计要求。3 .基础施工过程监测：在基础施工过程中，对基础的沉降、位移等进行监测。采用水准仪和全站仪定期对基础进行观测，记录观测数据。如发现基础有异常沉降或位移情况，及时分析原因，采取相应的处理措施。(四)主体结构施工测量1 .平面控制网竖向传递：在主体结构施工过程中，采用激光铅垂仪将底层的平面控制网向上传递。在每层楼板施工时，预留垂直传递孔，孔径一般为XmmO激光铅垂仪安置在底层控制点上，对中、整平后向上发射激光束，在施工层的接收靶上接收激光点，通过调整接收靶的位置，使激光点与接收靶的中心重合，从而确定施工层的控制点位置。2 .轴线测量：根据传递到施工层的控制点，采用全站仪或经纬仪进行轴线测量。在施工层上放出建筑物的主轴线和各细部轴线，并用墨线弹出标记。轴线测量完成后，进行复核，确保轴线的准确性。3 .标高控制：主体结构施工过程中的标高控制采用钢尺沿结构外墙向上量测的方法。在每层楼的外墙设置标高控制点,控制点的间距不宜过大，一般为Xm左右。从底层的标高控制点开始，用钢尺逐层向上量测标高,每层至少测量X个点，取平均值作为该层的标高值。在施工过程中，要定期对标高控制点进行复核，确保标高控制的准确性。4 .建筑物垂直度控制：在主体结构施工过程中，要严格控制建筑物的垂直度。采用全站仪或经纬仪进行垂直度观测，观测点应设置在建筑物的大角和关键部位。观测时，仪器应安置在离建筑物一定距离的稳定位置上，保证视线与建筑物的垂直度方向一致。定期对建筑物的垂直度进行观测，如发现垂直度偏差超过允许范围，及时进行调整。（五）装饰装修施工测量1 .室内装修测量：在室内装修施工过程中，根据主体结构施工时留下的轴线和标高控制点，进行室内装修的测量放线工作。放出室内墙面、地面、顶棚等的装修控制线，确保装修工程的平整度和垂直度符合要求。在安装门窗、水电管线等设施时，同样要依据测量放线结果进行定位，保证设施安装的位置准确。2 .室外装修测量：室外装修施工时，要对建筑物的外立面进行测量，确保外立面的平整度和垂直度。采用全站仪或经纬仪对外墙面进行测量，放出外墙面的装修控制线。在安装外墙保温板、石材幕墙等装饰材料时，要严格按照控制线进行施工，保证外立面的美观和质量。六、质量保证措施1 .建立健全测量质量管理制度，明确测量人员的职责和权限，加强对测量工作的全过程管理。2 .加强测量仪器的管理，定期对测量仪器进行校准和检定，确保仪器的精度满足测量要求。在使用过程中，要正确操作仪器，避免仪器受到损坏。3 .严格执行测量工作的自检、互检和专检制度，对测量数据和测量成果进行认真审核，确保测量结果的准确性和可靠性。4 .加强对测量人员的培训和技术交底，提高测量人员的专业素质和业务水平，使其熟悉测量规范和操作规程，掌握先进的测量技术和方法。5 .在施工过程中，要加强对测量控制点的保护，定期对控制点进行检查和复测，如发现控制点有位移或损坏情况，及时进行修复和重新测量。6 .对测量过程中出现的问题,要及时进行分析和处理,总结经验教训，不断改进测量工作方法和质量控制措施。七、施测安全及仪器管理（一）施测安全措施1 .测量人员进入施工现场必须佩戴安全帽，高空作业时必须系好安全带，遵守施工现场的安全规章制度。2 .在使用测量仪器时，要注意仪器的安全,避免仪器受到碰撞或跌落。在搬运仪器时，要轻拿轻放，防止仪器损坏。3 .在进行测量作业时，要注意周围环境的安全，避免在危险区域进行测量。如在高压线下、悬崖边等危险区域测量时，要采取相应的安全防护措施。4 .在夜间或光线较暗的环境下进行测量作业时，要设置足够的照明设施，确保测量人员的视线清晰。5 .测量人员要熟悉施工现场的应急救援通道和安全出口位置，在发生紧急情况时能够迅速撤离现场。（二）仪器管理措施L建立测量仪器台账，详细记录仪器的名称、型号、购置时间、校准时间、使用情况等信息。6 .测量仪器应存放在干燥、通风、防尘的地方，避免仪器受潮、受腐蚀。仪器箱内应放置干燥剂，定期更换干燥剂，保持仪器箱内的干燥环境。7 .仪器使用完毕后，要及时进行清洁和保养，清除仪器表面的灰尘和污渍。对仪器的光学部件要进行擦拭，保持光学部件的清洁和透光性。8 .定期对仪器进行维护和检修，检查仪器的各项性能指标是否正常。如发现仪器有故障，应及时送专业维修机构进行维修，严禁使用有故障的仪器进行测量作业。9 .仪器的校准和检定工作应由有资质的检测机构进行，按照规定的周期对仪器进行校准和检定，确保仪器的精度满足测量要求。校准和检定证书应妥善保存，以备查阅。编制单位名称：具体日期：XX
