水利工程监理质量管理体系.docx

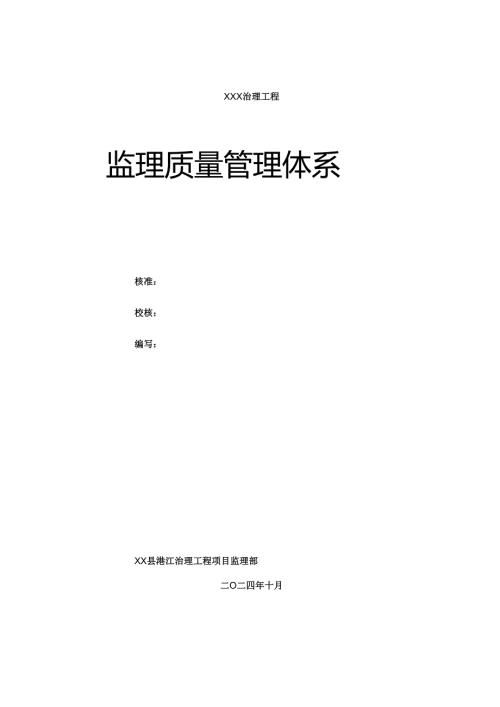

XXX治理工程监理质量管理体系核准：校核：编写：XX县港江治理工程项目监理部二O二四年十月1综合说明-1-2编制依据-2-3工程概况-2-4监理质量管理体系程序-6-4.1 监理质量管理主要包括的阶段-6-4.2 质量管理主要活动-6-4.3 书面程序文件和质量记录格式-7-5监理质量控制体系-7-5.1 质量体系文件-7-5.2 质量策划-8-6工程质量管理内容与要求-10-6.1 工程质量目标-10-6.2 质量控制-10-7监理实施细则和规章制度-10-8监理机构岗位质量责任制-11-8.1 总监理工程师职责-11-8.2 副总监及项目监理室主任岗位职责-12-8.3 工程检验与测量监理岗位职责-13-8.4 现场监理工程师职责-15-8.5 监理员职责-16-1综合说明XX水利委员会（以下简称XX委）是国内最早开展并承担工程监理业务的单位之一。XX委工程建设监理中心（湖北）是同时具有建设部、国家电力公司、水利部三个甲级资质证书的工程建设监理单位。二十几年来，XX委工程建设监理中心承担了包括清江隔河岩水利枢纽工程、南盘江天生桥一级水利枢纽、湖南江娅水电站、白云水电站和XX三峡水利枢纽在内的六十多项水电工程、工业与民用建筑工程、市政工程和岩土工程的工程监理。承担的与本工程类似的工程包括天生桥一级水电站混凝土面板堆石坝、新疆开都河察汗乌苏水电站工程、湖南白云水电站枢纽工程、浙江珊溪水库混凝土面板堆石坝、XX三峡工程右岸茅坪溪防护心墙土石坝工程、潘口水利枢纽等多项工程，积累了大量工程监理经验，尤其是水利水电工程监理方面的经验，形成了较完整的具有预控和动态控制功能的监理体系，并培养了一大批从事水利水电工程监理事业的骨干队伍。为使所承接的监理项目的管理制度化、程序化、规范化,XX委工程建设监理中心早在1998年即通过了IS09001质量体系认证，形成了完善并有效运作的监理质量保证体系，所监理工程的进度、质量、投资得到有效控制，得到了业主单位的广泛好评，在行业内建立了良好的信誉。在质量控制方面，我们将吸收我们在三峡水利枢纽、天生桥一级水利枢纽、锦屏一级水利枢纽等工程监理中的经验，除编制项目监理实施细则用以在程序、标准上约束承包人和监理机构自身外，还将监理机构自身的质量过程控制进一步细化，依项目的进展编制各项目细化到工序控制的施工现场监理作业指导书，明确项目控制目标、质量控制标准、监理控制检查内容、现场记录表式，用以指导监理人员从事监理工作，并在实施中检查落实，使我们的质量跟踪监理再上一个台阶。通过多年的监理实践，我们认识到“专家”+“程序化、规范化的管理”+“信息”是监理工作的三要素，是项目监理成败的关键。因此，信息管理将作为我们监理工作的重点一直贯穿到我们监理工作的全过程之中。通过监理机构及时的、准确的、规范的信息记录为上述的“四控制”提供服务。为使信息反馈做到及时、准确，我们将在天生桥一级水利枢纽工程、三峡水利枢纽工程等工程监理信息管理实践的基础上，建立贵州省XX水利枢纽及XX供水工程水源工程监理计算机信息管理系统，最大化地实现监理文件、资料、监理记录等信息的电子化管理。2编制依据本监理质量管理体系依据监理规划并结合本单位以往监理项目的实践经验和以下文件编制：(1)贵州省XX水利枢纽及XX供水工程水源工程建设监理合同文件(合同编号：JY-071-JL-SYSG(Ol)-2015)o(2) GB50319-2000建设工程监理规范。(3) DL/T5111-2000水电水利工程施工监理规范。(4)国家或行业其它有关的法律、法规、规章、技术标准等。(5)贵州省XX水利枢纽及XX供水工程水源工程质量管理办法。本监理质量管理体系阐述了监理质量管理体系程序、监理质量控制体系、贵州省XX水利枢纽及XX供水工程水源工程工程质量管理内容与要求、监理实施细则和规章制度等，并结合本合同监理工程项目的特点，编写了监理机构岗位质量责任制等。3工程概况XX水利枢纽及XX供水工程(以下简称“XX水利工程”)涉及毕节、遵义2个地级市，受水对象包括毕节市：七星关区、纳雍县、赫章县、大方县、织金县、黔西县、金沙县，遵义市：遵义县、红花岗区、仁怀市。XX水利工程包括水源工程、毕大供水工程、灌区骨干输水工程3大部分。其中，水源工程拟建坝址位于七星关区与纳雍县界河六冲河中游潘家岩处。水库坝址距离毕节市城区约50km,坝址下游约2km有211省道通过，对外交通条件优越。XX水库具有较好的水源条件，所控制的受水区以自流供水为主，工程建成后可有效解决XX地区城镇及农村经济社会发展的缺水矛盾；通过增加农业灌溉面积、提高单位面积产出，可提高农民收入，对加快区域脱贫，减少贫困人口，提高扶贫开发能力具有重要意义。该工程是确保毕节试验区与全国同步实现全面建成小康社会宏伟目标的重大水资源配置工程。XX水利工程的工程建设任务是以供水和灌溉为主，兼顾发电，并为区域扶贫开发及改善生态环境创造条件。工程设计灌溉面积为90万亩,总供水人口267万人，多年平均发电量亿2.2kW.h.XX水库正常蓄水位1323m,死水位1305m,电站总装机3台总容量90MW。总干渠渠首设计流量为34m3s,毕大供水工程设计流量为6m3soXX水利工程为I等工程，由水源工程、毕大供水工程、灌区骨干输水工程等组成。水源枢纽工程总体布置，即河床布置混凝土面板堆石坝，左岸布置开敞式溢洪道、泄洪洞和放空洞；右岸布置发电引水系统和坝后电站厂房；坝后电站附近陈家大沟布置挡渣坝及排洪涵管和隧洞；上游库尾伏流段大、中天桥及小天桥处各布置两条分洪隧洞。混凝土面板堆石坝，最大坝高154.0m水源工程主要建筑物混凝土面板堆石坝、溢洪道、泄洪洞、放空洞、坝后电站取水口、灌溉取水口为1级建筑物，主要建筑物设计洪水标准为500年一遇,校核洪水标准为5000年一遇；下游消能防冲建筑物洪水标准为100年一遇；坝后电站及其引水隧洞、过鱼建筑物为3级建筑物，设计洪水标准为50年一遇，校核洪水标准为200年一遇；库尾伏流分洪隧洞为3级建筑物；陈家大沟防洪工程为3级建筑物，设计洪水标准为50年一遇，校核洪水标准为200年一遇。毕大供水工程采用有压隧洞库内取水，设一级泵站提水，出水池后采用自流无压隧洞接有压管道的方式输水，终点接入位于山家寨的连接池。毕大供水工程工程总布置由取水隧洞、提水泵站、提水压力管道，王家坝输水隧洞、输水管道五部分组成。毕大供水工程提水泵站为2级建筑物，设计洪水标准为50年一遇，校核洪水标准为200年一遇；输水管道为3级建筑物，设计洪水标准为30年一遇，校核洪水标准为100年一遇。灌区骨干输水工程由总干渠、北干渠、南干渠、金遵干渠、黔西分干渠、金沙分干渠、供水管线、支渠，以及灌区骨干泵站等组成，涉及大方县、织金县、黔西县、纳雍县、金沙县、遵义县、仁怀市等区域。总干渠上接水源工程，下至猫场南北干分水闸；北干渠始于总干渠尾，先后跨越白甫河、木白河、西溪河，经附廓水库至金沙县赖关；南干渠自总干渠尾分水，跨六冲河至下木空中寨一级泵站处，渠尾分织金支渠和纳雍供水管线分别向织金县和纳雍县供水；金遵干渠在赖关接北干渠终点，至终点彭古台，渠尾分遵义供水管线和仁怀供水管线，遵义供水管由西向东接至红岩水库，仁怀市供水管由南向北接至樟柏水库。灌区骨干输水工程中总干渠和北干渠渠道及渠系建筑物级别为3级，其中北干渠白甫河及西溪河跨河管桥建筑物提高一级按2级建筑物设计，设计洪水标准为30年一遇，建筑物校核洪水标准为100年一遇；附廓水库北干渠进水口为3级建筑物，洪水标准与附廓水库特征水位相协调；南干渠以及黔西、金沙、金遵分干渠渠道及渠系建筑物级别为4级，其中，南干渠织金干线以那河管桥建筑物提高一级按3级建筑物设计，设计洪水标准为20年一遇，建筑物校核洪水标准为50年一遇。XX水库正常蓄水位1323.0m,校核洪水位1326.Olm,总库容13.23亿m3；设计灌溉面积90.03万亩；坝后电站装机容量90MW,按水利水电工程等级划分及洪水标准(SL252-2000)2.1条规定，XX水利工程等别由水库总库容控制，为I等大型工程。水源工程大坝、溢洪道、泄洪洞、放空洞、坝后电站取水口为1级建筑物,设计洪水标准为500年一遇，校核洪水标准为5000年一遇；下游消能防冲建筑物洪水标准为100年一遇，坝后电站及其引水隧洞为3级建筑物，设计洪水标准为50年一遇，校核洪水标准为200年一遇。水源工程由：混凝土面板堆石坝、岸边溢洪道、泄洪洞、放空洞、坝后发电系统和库尾伏流分洪隧洞等6部分组成。面板堆石坝坝顶高程为1328m,坝顶防浪墙顶高程1329.20m,建基面高程1174m,最大坝高154.0m,坝轴线长度428.93m,最大坝宽445.797m。溢洪道布置在左岸，为有闸控制开敞式岸边溢洪道，水平总长约399.13m。由引渠段、控制段、泄槽段和消能工段4部分组成。溢流前沿净宽24Ilb溢流堰型为WES曲线，堰顶高程1311m,设3孔8X12m弧形门，泄槽宽30m,末端采用挑流消能。泄洪洞布置在左岸，由岸塔式进水口、洞身段、出口控制段三部分组成。岸塔式进水口段长度35.50m,进口底板高程1265m,塔顶高程1329.20m,塔高65.0m,塔身平面尺寸为18.OX29.26m(长义宽)，进口设5.5×8.Om平面检修门与5.5×6.Om弧形工作闸门各1扇；洞身段为无压隧洞段，轴线方位角N32.907。肌长度820.42111,隧洞净空断面尺寸为6.2><8.59111城门洞，采用C30钢筋混凝土衬砌，厚度0.81.8m；出口控制段采用挑流消能，反弧半径60m,挑射角25。，挑流鼻坎高程1246.02mo放空洞布置在左岸，由短有压引水隧洞+山体竖井式闸门井、洞身段、出口消能工段3部分组成。其进口平面位置位于溢洪道进口左侧和泄洪洞进水口之间，进水口距左坝肩约160m。短有压引水隧洞段长94.Om,进口底板高程1242m,隧洞采用圆形断面，洞径为5.0Ilb采用C30钢筋混凝土衬砌，厚度0.8m短有压取水隧洞段后采用长7.5m渐变段接闸门竖井，闸门竖井段水平长度19.32m,底板高程1242m,建基面高程1239m,竖井顶部高程1329.20m,闸门竖井高90.20m,平面尺寸为19.32X15.011（长X宽），内设4.0×5.Om平面检修门与4.0×5.Om工作闸门各1扇。闸门竖井后接无压隧洞，隧洞段轴线方位角N33.455。W,水平长度870.82m,出口段采用挑流消能，反弧半径50.Om,挑射角25。，挑流鼻坎高程1218.89m。为防止洪水期水流倒灌，考虑在隧洞出口设置一4.0X7.Om平面工作闸门，出口闸门井底板高程1214.20m,顶部高程1242.0m,闸门井高27.80mo隧洞净空断面尺寸为4.0X5.60m城门洞，为提高隧洞的抗冲能力，在隧洞底板及边墙设置30cm厚的C40HF粉煤灰混凝土，隧洞外侧均采用C30钢筋混凝土衬砌。坝后电站总装机容量装机90MW,取水发电系统布置在右岸，由岸塔式取水口、发电隧洞、压力管道、发电厂房四部分组成。进水口底板高程1292m,发电隧洞洞径6.8m,隧洞长318.332m；压力钢管由主管、岔管和支管组成。主管长度285.203m,管径5.1m。压力主管末端接岔管，利用2个岔管将主钢管为3条支管，单根支管长度23.1828.25m,1#和2#支管管径2.9m,3#支管管径2.2m压力钢管全部采用Q345R级钢，其中主管壁厚2432mm,支管壁厚2428mm,岔管壁厚3034mm支管后接电站水轮机蜗壳。发电厂房采用地面式，总装机容量为90MW（2台36MW+1台18MW）。其中2台单机容量为3
