试验检测计划（水利工程）.docx

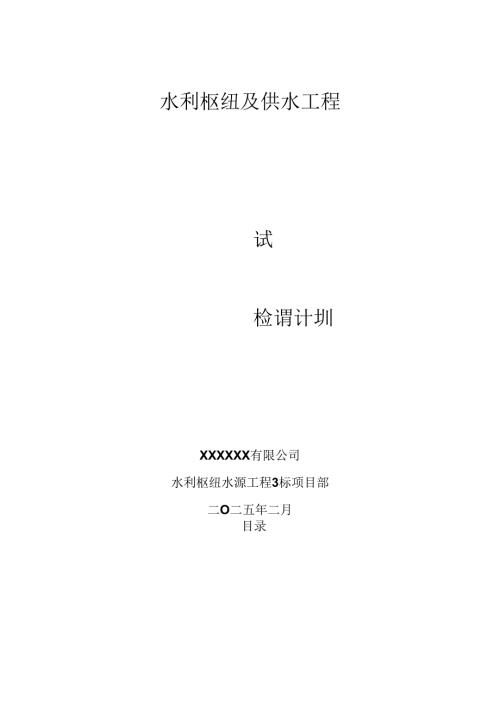

水利枢纽及供水工程试检谓计圳XXXXXX有限公司水利枢纽水源工程3标项目部二O二五年二月目录目录I1、工程概况-1-2、编制依据-2-3、试验检测基本情况概述-4-3.1 工作目的和任务-4-3.2 主要检验项目-5-3.3 现场试验室配置-6-4、试验检测取样频率、取样规定-7-4.1 水泥-7-4.2 粉煤灰-7-4.3 砂-7-4.4 混凝土骨料-8-4.5 外加剂-8-4.6 钢材-9-4.7 混凝土-10-4.8 砂浆-11-4.9 土工试验-11-4.13 其它施工主材-11-5、混凝土及砌体工程检测-12-5.1 混凝土及砂浆配合比试验-12-5.2 拌合楼原材料检查及拌合物质量控制-12-5.3 混凝土及砌体砂浆性能检测-13-5.4 钢筋接头-13-6路基路面工程检测-14-6.1 路基、路面压实度检测-14-6.2 路基、路面承载力试验-14-7、质量检测保证措施-14-7.1 检查工作质量目标-14-7.2 抽样原则-14-7.3 样品的处置措施-15-7.4 试验前准备工作-15-7.5 、检测任务的管理程序-16-7.6 试验记录及结果的完整性和合理性措施-17-7.7 检测报告-18-8、取样见证试验管理-19-9、原材料进货及检验制度-19-10、试验材料管理办法-20-试验检测计划1、工程概况XX水利工程的工程建设任务是以供水和灌溉为主，兼顾发电，并为区域扶贫开发及改善生态环境创造条件。工程设计灌溉面积为90.03万亩，总供水人口267万人，多年平均发电量2.2亿kW.h。夹岩水库正常蓄水位1323m,死水位1305m,电站总装机3台总容量90MW。总干渠渠首设计流量为34m3s,毕大供水工程设计流量为6m3soxx水利工程为I等工程,由水源工程、毕大供水工程、灌区骨干输水工程等组成。库尾伏流工程位于大坝上游，平山乡六冲河河段，距大坝直线距离约40km,距毕节市约70km,距赫章县约50km,平山至XX和赫章有G326国道及毕威高速通过，交通条件较好；大天桥距平山乡约20km,中天桥距平山乡约10km,主要为乡村道路。库尾伏流工程由大中天桥泄洪隧洞、小天桥泄洪隧洞2段组成，每段有2条隧洞，隧洞断面均采用城门洞型断面，断面尺寸12×16.5m,顶拱中心角120oo泄洪隧洞为3级建筑物，设计洪水标准为20年一遇，相应大天桥设计流量为1670m3s,小天桥设计流量为1720m3s,伏流进口（大天桥上游河道）淹没控制水位为1331.0mo根据本工程具体情况及拟定的标段划分基本情况，本标段为水源工程第4标段。本标段主要包括库尾小天桥泄洪隧洞土建工程，相应施工范围临时工程，水保和环保工程。2、编制依据（1）技术规程、规范普通混凝土用砂、石质量及检验方法标准JGJ52-2006建设用砂GB/T14684-2011水工混凝土砂石骨料试验规程DL/T5151-2014水工混凝土试验规程SL352-2006公路工程集料试验规程JTGE42-2005水工混凝土施工规范DL/T5144-2015建设用卵石、碎石GB/T14685-2011水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2011水泥细度检验方法筛析法GB/T1345-2005水泥胶砂强度检验方法（ISC）法）GB/T17671-1999通用硅酸盐水泥GB175-2007中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水泥GB200-2003用于水泥和混凝土中的粉煤灰GB/T1596-2005水工混凝土掺用粉煤灰技术规程DL/T5055-2007砌筑砂浆配合比设计规程JGJ/T98-2010水工混凝土配合比设计规程DL/T5330-2005建筑砂浆基本性能试验方法JGJ/T70-2009普通混凝土力学性能试验方法标准GB/T50081-2002普通混凝土长期性能和耐久性能试验方法标准GB/T50082-2009普通混凝土拌合物性能试验方法标准GB/T50080-2002混凝土外加剂GB8076-2008水工混凝土外加剂技术规程DL/T5100-2014混凝土防冻剂JC475-2004喷射混凝土用速凝剂JC477-2005混凝土外加剂匀质性试验方法GB/T8077-2012混凝土外加剂应用技术规范GB50119-2003聚竣酸系高性能减水剂JG/T223-2007混凝土膨胀剂GB23439-2009水电水利工程锚喷支护施工规范DL/T5181-2003锚杆喷射混凝土支护技术规范GB50086-2001钢筋混凝土用钢第1部分:热轧光圆钢筋GB1499.1-2008钢筋混凝土用钢第2部分:热轧带肋钢筋GB1499.2-2007金属材料拉伸试验第一部分：室温试验方法GB/T228.1-2010金属材料弯曲试验方法GB/T232-2010钢筋机械连接技术规程JGJ107-2010钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法标准JGJ/T27-2001焊接接头拉伸试验方法GB/T2651-2008水工混凝土钢筋施工规范DL/T5169-2013焊接接头弯曲试验方法GB/T2653-2008公路路基路面现场测试规程JTGE60-2008公路土工试验规范JTGE40-2007公路工程无机结合料稳定材料试验规程JTGE51-2009混凝土结构后锚固技术规程JGJ145-2004回弹法检测混凝土抗压强度技术规程JGJ/T23-2011(2)招标文件(3)投标文件(4)施工组织设计3、试验检测基本情况概述3.1 工作目的和任务根据各种工程项目验收规程、施工合同、设计技术要求、施工技术要求、施工规范的相关要求编制本实施方案。目的：为严格控制、把握建设过程中的施工质量；为工程提供真实完整的工程质量数据，给质量监督管理部门提供客观、科学的质量评价依据,执行验收工作程序。根据招标文件要求，对各水利工程在施工过程中及工程完工后进行质量抽检，为相关部门提供质量判定依据。任务：本项目的主要检测对象包括各类水利工程实体及其所使用的水工材料、中间产品等。本方案采用重点观察和随机抽查的方式检查，确定抽查时机、地点、对象，重点是对实施阶段进行监督检查。抽检频率符合相关规范要求。3.2 主要检验项目根据工程特点，拟定的主要检测项目有原材料检测、中间产品检测,详见表1：试验检测项目一览表。表1试验检测项目一览表检测对象检测项目水泥细度、标准稠度用水量、凝结时间、安定性、胶砂强度砂（细集料）颗粒级配、表观密度、堆积密度、紧密密度、含水率、吸水率、泥块含量、石粉含量、孔隙率、压碎指标石（粗集料）颗粒级配、表观密度、堆积密度、含水率、含泥量、云母含量、硫化物含量、轻物质含量、压碎指标、云母含量、超逊径、针片状含量粉煤灰需水量比、细度、含水量、安定性、强度比外加剂含水率、细度、含固量、抗压强度比、Ih塌落度保留值、凝结时间差、含气量、减水率、泌水率比钢材抗拉强度、屈服强度、伸长率、弯曲试验、重量偏差膨胀剂细度、凝结时间、抗压强度锚杆喷射混凝土预应力锚杆试验钢筋机械连接抗拉强度、最大力总伸长率钢筋焊接接头抗拉强度、弯曲试验土工试验压实系数、颗粒分析混凝土坍落度、泌水率、含气量、凝结时间、抗压强度、抗渗性能、配合比设计、表观密度建筑砂浆稠度、泌水率、密度、含气量、水工砂浆配合比设计、砌筑砂浆配合比设计混凝土结构工程回弹值、后置埋件抗拔承载力公路路基路面现场测试压实度、承载能力3.3 现场试验室配置(1)人员配备：试验员3名。(2)机构设置：有综合办公室，检测室，水泥间，砂石间，土工间,力学间，拌和间，养护间。各机构ZE作范围如下表:综合办公室检测室水泥间砂石间负责日常管理工作、质量管理，设备管理及资料管理，样品管理工作。试验资料出具，发放及管理工作。水泥、粉煤灰、外加剂检验。砂、碎石检验。力学问土工间养护问拌和问碎、砂浆、钢筋力学性能，负责施工现场混凝土及砂浆配合比的实施。填筑料筛分试验。碎及砂浆试件养护。混凝土及砂浆配合比的试配，碎及砂浆试件制作。4、试验检测取样频率、取样规定4.1 水泥(1)取样频率按批(散装水泥每40Ot为一批，袋装水泥每20Ot为一批，当不足40Ot或20Ot时，按一批计)进行抽样检测试验，并按试验结果使用。(2)取样方法及数量1)散装水泥：对同一水泥厂生产的同期出厂的同品种、同标号的水泥，以一次进场的同一出厂编号的水泥为一批，且总量不超过400t,随机从不少于3个罐车中采取等量水泥，经混拌均匀后称取不少于12Kgo2)袋装水泥：对同一水泥厂生产的同期出厂的同品种、同标号的水泥，以一次进场的同一出厂编号的水泥为一批，且总量不超过200,取样应有代表性，可以从20个以上不同部位的袋中取等量样品水泥，经混拌均匀后称取不少于12Kg04.2 粉煤灰(1)取样频率：以连续供应的20Ot相同等级、相同种类的粉煤灰为一批号，不足20Ot者按一批号计。(2)取样方法及数量：每一批号为一取样单位。初检，总量至少3Kg；复检，总量至少6Kg。4.3 砂应按同一产地、同规格分批验收，用大型工具运输的400m3或60Ot为一验收批次，用小型工具运输的以200m3或30Ot为一验收批次。(2)取样方法及数量取样应有代表性。每一验收批在料堆抽样时，试样可从料堆自上而下、不同方位均匀选取8个部位进行抽取，每批试样取样量应多于试样用量的一倍,约取100Kg。4.4 混凝土骨料(1)取样频率应按同一产地、同规格分批验收，用大型工具运输的以400m3或60Ot为一验收批，用小型工具运输的以200m3或30Ot为一验收批。(2)取样方法及数量每一验收批次在料堆抽样时，试样可从料堆自上而下、不同方位均匀选取89个部位抽取，从皮带机上取样时，应在其尾部定时抽取。每批试样取样量应多于试样用量的一倍，约取100Kg。4.5 外加剂(1)取样频率每一批号为一取样单位，掺量大于1%(含1%)同品种的外加剂以100t为一批，掺量小于1%的外加剂以50t为一批，掺量小于0.01%的外加剂以l-2t为一批。一批外加剂进场的数量不足一批数量时，应视为一批进行检验。(2)取样方法及数量不少于0.2t水泥所需用的外加剂的量。4.6 钢材4.6.1 钢材性能(1)热轧带肋钢筋1)取样频率每批重量不大于603每批应由同一牌号、同一炉号、同一规格的钢筋组成。如超出60t必须按两个验收批次进行验收。2)取样方法及数量取样应有代表性，应从每批中任取两根，每根钢筋上切取一个拉力试件、一个冷弯试件，试件切取时，应在钢筋或盘条的任意一端截取500mm后切取。每批应取拉伸2根，长为45-50cm,冷弯2根，长为35cm。(2)光圆钢筋1)取样频率每批重量不大于60t,每批应由同一牌号、同一炉号、同一规格、同一交货状态的钢筋组成。如超出60t必须按两个验收批次进行验收。2)取
