欢迎来到第壹文秘! | 帮助中心 分享价值,成长自我!
第壹文秘
全部分类
  • 幼儿/小学教育>
  • 中学教育>
  • 高等教育>
  • 研究生考试>
  • 外语学习>
  • 资格/认证考试>
  • 论文>
  • IT计算机>
  • 法律/法学>
  • 建筑/环境>
  • 通信/电子>
  • 医学/心理学>
  • ImageVerifierCode 换一换
    首页 第壹文秘 > 资源分类 > DOCX文档下载
    分享到微信 分享到微博 分享到QQ空间

    磷石膏人造集料的生产制备、试验方法.docx

    • 资源ID:145951       资源大小:30.63KB        全文页数:4页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    账号登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    快捷下载时,如果您不填写信息,系统将为您自动创建临时账号,适用于临时下载。
    如果您填写信息,用户名和密码都是您填写的【邮箱或者手机号】(系统自动生成),方便查询和重复下载。
    如填写123,账号就是123,密码也是123。
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP,免费下载

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    磷石膏人造集料的生产制备、试验方法.docx

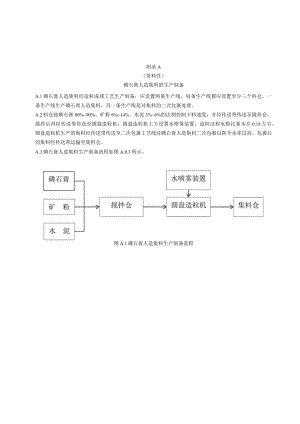

    附录A(资料性)磷石膏人造集料的生产制备A.1磷石膏人造集料经造粒成球工艺生产制备,应设置两条生产线,每条生产线都应设置至少三个料仓,一条生产线生产磷石膏人造集料,另一条生产线是对集料的二次包裹处理。A.2料仓按磷石膏80%90%、矿粉6%14%、水泥3%6%的比例控制下料速度,并经传送带传送至搅拌仓,搅拌后再经传送带传送至圆盘造粒机,圆盘造粒机上方设置水喷雾装置,造粒过程水粉比基本在0.18左右,圆盘造粒机生产的集料经传送带传送至二次包裹工艺线对磷石膏人造集料二次包裹以防含水率过高,包裹后的集料经传送带运输至集料仓。A.3磷石膏人造集料生产制备流程如图A.0.3所示。图A.1磷石膏人造集料生产制备流程附录B(资料性)试验方法B.1高消纳磷石膏道路基层材料击实试验高消纳磷石膏道路基层材料应采用公路工程无机结合料稳定材料试验规程(JTGE51)T0804无机结合料稳定材料击实试验方法中丙法进行击实试验,其中含水率测定应采用磷石膏(GB23456)中附着水测试方法进行,通过击实试验测定应最大湿密度及对应的最佳含水率。B.2无侧限抗压强度采用公路工程无机结合料稳定材料试验规程(JTGE51)T0843无机结合料稳定材料试件制作方法(圆柱形)制备圆柱体试块,不含再生粗集料的高消纳璘石膏道路基层材料采用直径*高=l00*10(m圆柱体试块,含再生粗集料的高消纳磷石膏道路基层材料采用直径*高二150mm*150mm圆柱体试块。采用公路工程无机结合料稳定材料试验规程(JTGE51)T0845无机结合料稳定材料养生试验方法标养护方法对试件进行养护。采用公路工程无机结合料稳定材料试验规程(JTGE51)T0805无机结合料稳定材料无侧限抗压强度试验方法进行而消纳磷石膏道路基层材料试件的无侧限抗压强度测试,平行试验的最少试件数量如表B.0.2所示。表A.1平行试验的最少试件数量数类别<10%10%15%15%20%不含再生粗集料69-含再生粗集料6913无侧限抗压强度比按式(B.1)计算,应精确至1%。f=×100(B.1)R0式中:Ys无侧限抗压强度比,。R检测试件的无侧限抗压强度,单位为兆帕(MPa)OR0基准试件的无侧限抗压强度,单位为兆帕(MPa)0B.3凝结时间影响系数本试验方法适用于高消纳磷石膏道路基层材料的凝结时间影响系数试验。以混合料停放4h后成型试件与立即成型试件的无侧限抗压强度之比来评价混合料的凝结时间影响系数。凝结时间影响系数试验方法按以下步骤进行:a)对于同一配比的不含再生粗集料混合料需要制备至少12个试件,含再生粗集料混合料需要制备制备至少18个试件。b)混合料从加水拌和开始记时间,一半试件拌和均匀后,立即成型试件。剩下的一半混合料用湿布盖上,停放4h后再成型试件。c)试件采用标准养生龄期7d,养生龄期最后一天浸于(20÷2)*C的水中。d)将上述两组试件进行无侧限抗压强度试验。凝结时间影响系数按式B.2)计算,应精确至1%。加=詈(B.2)式中:/Ir凝结时间影响系数R4h泥合料停放4h后成型试件无侧限抗压强度,单位为兆帕(MPa);R混合料立即成型试件无侧限抗压强度,单位为兆帕(MPa)O凝结时间影响系数比按式(B.3)计算,应精确至1%。h-×100(B.3)tlRO式中:Yn凝结时间影响系数比,。hRs检测试件的凝结时间影响系数,%ohR0基准试件的凝结时间影响系数,%。B.4水稳系数本试验方法适用于高消纳磷石膏道路基层材料的水稳系数试验。以采用标准养生龄期7d最后一天浸水并保持浸水养生至28d的试件无侧限抗压强度,与标准养生至同龄期试件的无侧限抗压强度比来评价混合料28d水稳定性。水稳系数试验方法按以下步骤进行:a)对于再生粗集料混合料需要制备制备至少18个试件。b)第一组采用标准养生龄期7d,养生龄期最后一天没于(20±2)C的水中并保持浸水养生至28d,第二组采用标准养生至同龄期。c)将上述两组试件进行无侧限抗压强度试验。水稳系数按式(B.4)计算,应精确至1%。yw=×100(B.4)Ro式中:w水稳系数,%。Rw标准养生龄期7d最后一天浸水并保持浸水养生至28d试件的无侧限抗压强度,单位为兆帕(MPa)OR0标准养生至试件的无侧限抗压强度,单位为兆帕(MPa)。水稳系数比按式(B.5)计算,应精确至1%。e=×100(B.5)Ywo式中:Ye水稳系数比,%。Yws检测试件的水稳系数,。Ywo基准试件的水稳系数,%oB.5压实度应采用公路工程无机结合料稳定材料试验规程(JTGE51)T0804无机结合料稳定材料击实试验方法中丙法进行击实试验,以重型击实试验方法确定的湿密度作为压实度评价的标准密度。应采用公路路基路面现场测试规程(TG3450)T0921挖坑灌砂测试压实度方法测试试坑材料的湿密度。应采用整层灌砂试验方法,灌砂深度应与现场摊铺厚度一致。含水率测定应采用磷石膏(GB23456)中附着水测试方法进行。压实度按式(B.6)计算,应精确至现。K="XIOO(B.6)Pwo式中:K压实度,。pw试坑材料的湿密度,gcm3opwo由击实试验得到的最大湿密度,gcm3

    注意事项

    本文(磷石膏人造集料的生产制备、试验方法.docx)为本站会员(p**)主动上传,第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知第壹文秘(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

    copyright@ 2008-2023 1wenmi网站版权所有

    经营许可证编号:宁ICP备2022001189号-1

    本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!

    收起
    展开
