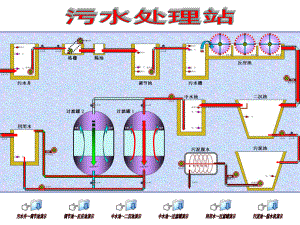

污水处理流程演示.ppt

污水井污水井水位水位“超高超高”调节池调节池水位水位“超高超高”调节池调节池水位水位“超低超低”污水井污水井水位水位“超高超高”有可能是污水井提升泵、相对应的电动阀不能正常工作有可能是污水井提升泵、相对应的电动阀不能正常工作调节池调节池水位水位“超高超高”有可能是调节池提升泵、相对应的电动阀不能正常工作有可能是调节池提升泵、相对应的电动阀不能正常工作调节池调节池水位水位“超低超低”有可能是污水井提升泵、相对应的电动阀不能正常工作有可能是污水井提升泵、相对应的电动阀不能正常工作污水井提升泵污水井提升泵D1/2D1/2（主、备各（主、备各1 1台）：台）：50WQ/S402-1.5/2-PJ/1.5KW/380V50WQ/S402-1.5/2-PJ/1.5KW/380V提升泵对应电动阀提升泵对应电动阀F1/2F1/2（2 2台）：台）： 220V220V格栅格栅D3/4D3/4（主、备各（主、备各1 1台）：台）： BG4828-2/0.12KW /380VBG4828-2/0.12KW /380V格栅对应电动阀格栅对应电动阀F3/4F3/4（2 2台）：台）： 220V220V水位开关：水位开关： 污水井超高污水井超高/ /高高/ /低水位低水位W-CG/G/DW-CG/G/D调节池调节池水位水位“超高超高”调节池调节池水位水位“超低超低”污水槽污水槽水位水位“超高超高”污水槽污水槽水位水位“超低超低”调节池调节池水位水位“超高超高”有可能是调节池提升泵、相对应的电动阀不能正常工作有可能是调节池提升泵、相对应的电动阀不能正常工作调节池调节池水位水位“超低超低”有可能是污水井提升泵、相对应的电动阀不能正常工作有可能是污水井提升泵、相对应的电动阀不能正常工作污水槽污水槽水位水位“超高超高”有可能是污水槽高位位开关作用不良有可能是污水槽高位位开关作用不良污水槽污水槽水位水位“超低超低”有可能是污水槽低位开关作用不良、有可能是污水槽低位开关作用不良、调节池提升泵及电动阀不能正常工作调节池提升泵及电动阀不能正常工作调节池提升泵调节池提升泵D5/6D5/6（主、备各（主、备各1 1台）：台）：50WQ/C242-1.5/2/1.5KW/380V50WQ/C242-1.5/2/1.5KW/380V污水槽电动阀污水槽电动阀F5/6F5/6（主、备各（主、备各1 1台）：台）：220V220V反应池搅拌电机反应池搅拌电机D7/8/9D7/8/9（3 3台）：台）： 1.1KW /380V1.1KW /380V调节池水位开关：调节池水位开关： 超高超高/ /低低/ /超低水位超低水位T-CG/D/CDT-CG/D/CD污水槽水位开关：污水槽水位开关： 超高超高/ /高高/ /低低/ /超低水位超低水位C-CG/G/D/CDC-CG/G/D/CD二沉池二沉池水位水位“低位低位”中水池中水池水位水位“超高超高”二沉池二沉池水位水位“低位低位”有可能是反应池缺水有可能是反应池缺水中水池中水池水位水位“超高超高”有可能是二沉池高位开关不良、二沉池提升泵及有可能是二沉池高位开关不良、二沉池提升泵及对应的电动阀不能正常工作对应的电动阀不能正常工作二沉池排泥泵二沉池排泥泵D10D10： GMP-31-50/0.75KW/380VGMP-31-50/0.75KW/380V排泥电动阀排泥电动阀F7F7： 220V220V中水池自吸泵中水池自吸泵D11/12D11/12（主、备各（主、备各1 1台）：台）：ZW65-25-30/5.5KW/380VZW65-25-30/5.5KW/380V二沉池水位开关：二沉池水位开关： 二沉池低水位二沉池低水位E-DE-D中水池水位开关：中水池水位开关： 中水池超高中水池超高/ /高高/ /低水位低水位Z-CG/G/DZ-CG/G/D 二沉池每二沉池每2 2小时执行一次排泥，每次排泥的时长为小时执行一次排泥，每次排泥的时长为2 2分钟。到达排泥分钟。到达排泥时间时，排泥电动阀时间时，排泥电动阀F7F7打开，当打开，当F7F7完全打开后，排泥泵完全打开后，排泥泵D10D10启动；启动；2 2分钟分钟后或是当二沉池到达低水位时，排泥泵后或是当二沉池到达低水位时，排泥泵D10D10停止停止。 当过滤罐处在当过滤罐处在“正常状态正常状态”时，中间水池到达高水位，系统检测过滤罐电动阀时，中间水池到达高水位，系统检测过滤罐电动阀F8/9F8/9，只要其，只要其中中1 1个是打开的，中水池提升泵个是打开的，中水池提升泵D11D11启动；当过滤罐启动；当过滤罐“正常状态正常状态”结束或是中间水池到达低水位时，结束或是中间水池到达低水位时，D11D11停止。停止。 当过滤罐处在当过滤罐处在“初始初始/ /顺冲状态顺冲状态”时，中间水池不在低水位，系统检测过滤罐电动阀时，中间水池不在低水位，系统检测过滤罐电动阀F8/9F8/9，只要其中只要其中1 1个是打开的，中水池提升泵个是打开的，中水池提升泵D11D11启动；当过滤罐启动；当过滤罐“初始初始/ /顺冲状态顺冲状态”结束或是中间水池结束或是中间水池到达低水位时，到达低水位时，D11D11停止。停止。 在在“自动自动”方式下，方式下，1/21/2过滤罐自动交替投入使用，过滤罐自动交替投入使用，1 1过滤罐在投入使用时，过滤罐在投入使用时，2 2过滤罐停止使用，过滤罐停止使用，2 2过滤罐在投入使用时，过滤罐在投入使用时，1 1过滤罐停止使用，它们相互交替使用的时间周期为过滤罐停止使用，它们相互交替使用的时间周期为5 52424小时。小时。 电动阀电动阀F8/9F8/9（2 2台）：台）： 220V220V电磁阀门组电磁阀门组1F11F16/2F16/2F16 6（1212台）：台）：220V220V压差开关（压差开关（2 2台）：台）： 1 1过滤罐过滤罐1YK1YK、2 2过滤罐过滤罐2YK2YK 在在“自动自动”方式下，方式下，1/21/2过滤罐自动交替投入使用，过滤罐自动交替投入使用，1 1过滤罐在投入使用时，过滤罐在投入使用时，2 2过滤罐停止使用，过滤罐停止使用，2 2过滤罐在投入使用时，过滤罐在投入使用时，1 1过滤罐停止使用，它们相互交替使用的时间周期为过滤罐停止使用，它们相互交替使用的时间周期为5 52424小时。小时。 电动阀电动阀F8/9F8/9（2 2台）：台）： 220V220V电磁阀门组电磁阀门组1F11F16/2F16/2F16 6（1212台）：台）：220V220V反冲泵反冲泵D13/14D13/14（主、备各（主、备各1 1台）：台）： 7.5KW/380V 7.5KW/380V 回用水罐水位开关：回用水罐水位开关： 低水位低水位H-D H-D 抽泥泵抽泥泵D15D15： 50WQ/C249-1.1/2/1.1KW/380V50WQ/C249-1.1/2/1.1KW/380V脱水电机脱水电机D16D16：LW250/7.5KW/380VLW250/7.5KW/380V水位开关：水位开关： 污泥池低水位污泥池低水位N-DN-D 启动污泥脱水机启动污泥脱水机D16D16，抽泥泵，抽泥泵D15D15随之启动；停止污泥脱水机随之启动；停止污泥脱水机D16D16，抽泥泵，抽泥泵D15D15随之停止，当污泥池到达低水位时，随之停止，当污泥池到达低水位时，D15D15停止。停止。 设备电控说明（设备电控说明（1 1）污水井主提升泵污水井主提升泵D1D1 D1的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，只要调节池不到超高水位、污水井到达高水位时，F1/F3（或F4）打开，当F1/F3（或F4）完全打开后，D1启动；当调节池到达超高水位或是污水井到达低水位时，D1停止。 在“手动”方式下，必须将主/备格栅也要切换到“手动”方式，首先按下控制柜面板上“主/备格栅手动启动”按钮，接着按下控制柜面板上“主提升手动启动”按钮，F1/F3（或F4）打开，当F1/F3（或F4）完全打开后，D1启动；按下控制柜面板上“主提升手动停止”按钮，D1停止。污水井备提升泵污水井备提升泵D2D2 D2的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，当调节池到达超低水位、并且污水井不在低水位时，F2/F3（或F4）打开，当F2/F3（或F4）完全打开后，D2启动；当调节池到达超高水位或是污水井到达低水位时，D2停止。 在“手动”方式下，必须将主/备格栅也要切换到“手动”方式，首先按下控制柜面板上“主/备格栅手动启动”按钮，接着按下控制柜面板上“备提升手动启动”按钮，F2/F3（或F4）打开，当F2/F3（或F4）完全打开后，D2启动；按下控制柜面板上“备提升手动停止”按钮，D2停止。主提升电动阀主提升电动阀F1F1 F1的“开/关”分为“自动”和“手动”2种控制方式。 在“自动”方式下，当污水井主提升泵需要提升污水时，F1打开；当污水提升停止时，F1关闭。 在“手动”方式下，按下控制柜面板上“主提升手动启动”按钮，F1打开；按下控制柜面板上“主提升手动停止”按钮，F1关闭。备提升电动阀备提升电动阀F2F2 F2的“开/关”分为“自动”和“手动”2种控制方式。 在“自动”方式下，当污水井备提升泵需要提升污水时，F2打开，当污水提升停止时，F2关闭。 在“手动”方式下，按下控制柜面板上“备提升手动启动”按钮，F2打开；按下控制柜面板上“备提升手动停止”按钮，F2关闭。设备电控说明（2）主格栅电动阀主格栅电动阀F3F3 F3的“开/关”分为“自动”和“手动”2种控制方式。 在“自动”方式下，在单月（1、3、5、7、9、11）数里，当污水井提升污水时，F3打开；当提升污水停止时，F3关闭。 在“手动”方式下，按下控制柜面板上“主格栅手动启动”按钮， F3打开；按下控制柜面板上“主格栅手动停止”按钮，F3关闭。备格栅电动阀备格栅电动阀F4F4 F4的“开/关”分为“自动”和“手动”2种控制方式。 在“自动”方式下，在双月（2、4、6、8、10、12）数里，当污水井提升污水时，F4打开；当提升污水停止时，F4关闭。 在“手动”方式下，按下控制柜面板上“备格栅手动启动”按钮， F4打开；按下控制柜面板上“备格栅手动停止”按钮，F4关闭。主格栅主格栅D3D3 D3的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，在单月（1、3、5、7、9、11）数里，当污水井提升污水时，D3启动；当提升污水停止时，D3停止。 在“手动”方式下，按下控制柜面板上“主格栅手动启动”按钮， D3启动；按下控制柜面板上“主格栅手动停止”按钮，D3停止。备格栅备格栅D4D4 D4的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，在双月（2、4、6、8、10、12）数里，当污水井提升污水时，D4启动；当提升污水停止时，D4停止。 在“手动”方式下，按下控制柜面板上“备格栅手动启动”按钮， D4启动；按下控制柜面板上“备格栅手动停止”按钮，D4停止。水位报警水位报警 当污水井水位到达超高时，系统报警。设备电控说明（设备电控说明（1 1）调节池主提升泵调节池主提升泵D5D5 D5的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，当污水槽到达低水位、调节池不在低水位时，F5打开，当F5完全打开后，D5启动；当污水槽到达高/超高水位或是调节池到达低/超低水位时，D5停止。 在“手动”方式下，按下控制柜面板上“调节主提升手动启动”按钮，F5打开，当F5完全打开后，D5启动；按下控制柜面板上“调节主提升手动停止”按钮，D5停止。调节池备提升泵调节池备提升泵D6D6 D6的启停分为“自动”和“手动”2种控制方式。 在“自动”方式下，当污水槽到达超低水位、调节池不在低水位时，F6打开，当F6完全打开后，D6启动；当污水槽到达高/超高水位或是调节池到达低/超低水位时，D6停止。 在“手动”方式下，按下控制柜面板上“调节备提升手动启动”按钮，F6打开，当F6完全打开后，D6启动；按下控制柜
