玻璃砖施工工艺.ppt

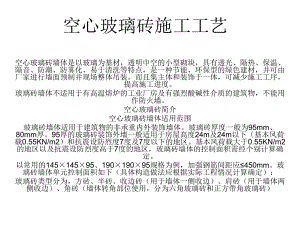

空心玻璃砖施工工艺空心玻璃砖墙体是以玻璃为基材，透明中空的小型砌块，具有透光、隔热、保温、隔音、防潮、防雾化、易于清洗等特点，是一种节能、环保型的绿色建材，并可由厂家进行墙面预制并现场整体吊装。而且集主体和装饰于一体，可减少施工工序，提高施工进度。玻璃砖墙体不适用于有高温熔炉的工业厂房及有强烈酸碱性介质的建筑物，不能用作防火墙。空心玻璃砖简介空心玻璃砖墙体适用范围玻璃砖墙体适用于建筑物的非承重内外装饰墙体。玻璃砖厚度一般为95mm、80mm厚。95厚的玻璃砖装饰外墙一般适用于房屋高度24m及24m以下（基本风荷载0.55KN/m2）和抗震设防烈度7度及7度以下的地区。基本风荷载大于0.55KN/m2的地区以及抗震设防烈度高于7度的地区，玻璃砖墙体的控制面积需经个别计算确定。以常用的14514595、19019095规格为例，加强钢筋间距应450mm。玻璃砖墙体单元控制面积如下（具体构造做法应根据实际工程情况计算确定）：玻璃砖类型分为，方砖、半砖、收边砖（用于墙体一侧收边）、肩砖（用于墙体两侧收边）、角砖（墙体转角部位使用，分为六角玻璃砖和正方带角玻璃砖）1准备工作1.1准备材料和工具空心玻璃砖墙施工的主要材料有：空心玻璃砖及其配套转角。轻金属型材或镀锌型材，其尺寸为空心玻璃砖厚度加滑动缝隙。型材深度最少应为50mm，用于玻璃砖墙的边条重叠部分和胀缝。钢螺栓，至少7mm镀锌。还有销子。混凝土钢筋，最少6mm，镀锌。砌筑灰浆：预制水泥灰浆。硬质泡沫塑料，至少10mm厚，不吸水，用于构成胀缝。沥青纸，用于构成滑缝。硅树脂隔热涂料，透明，中性颜色。电钻、水平尺、木榔头或橡胶榔头、砌筑和勾缝工具等1.2固定槽钢玻璃砖墙的夹持型材要牢靠固定，固定螺栓距离最大为500mm。1.3在型材的底面贴硬质泡沫塑料（膨胀缝），在型材的侧面贴沥青纸（滑缝）1.4布置横竖钢筋墙脚、侧边条和上边条，每个用两根钢筋。所有钢筋都直通到边条为止。1.5用砌筑灰浆砌筑空心玻璃砖。1.6用勾缝灰浆勾缝。1.7密封胶嵌缝玻璃砖墙的连接缝和型材的接缝，用塑性密封材料或外墙涂料密封玻璃砖钢筋打眼玻璃砖隔断顶部槽钢固定玻璃砖基层砌筑玻璃砖砌筑卡件安装玻璃砖内置筋调整玻璃砖砌筑玻璃砖砌筑垂直度检查玻璃砖勾缝玻璃砖完成后效果玻璃砖完成活侧面效果
