电泳培训资料.ppt

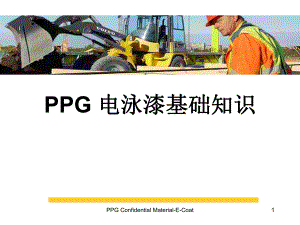

PPG Confidential Material-E-Coat1PPG 电泳漆电泳漆基础知识基础知识 PPG Confidential Material-E-Coat2使用电泳漆的原因使用电泳漆的原因? 质量 -提高防腐和抗石击性能 自动化 -提高生产率 不规则形状工件可操作性 环保/安全 水性涂料 可挥发溶剂非常低 无火灾隐患 (80% 为水) 膜厚均匀 -泳透力 提高漆膜外观 -无流挂 95% 以上材料利用率 单位面积低用量PPG Confidential Material-E-Coat3电泳漆的局限性电泳漆的局限性- 环氧链在紫外线照射下裂解- 外表面要求涂漆- 特定漆膜颜色- 要求占地面积- 高初始投资PPG Confidential Material-E-Coat4什么是电泳漆什么是电泳漆?PPG Confidential Material-E-Coat5电泳产品和工艺电泳产品和工艺阴极电泳漆阴极电泳漆 一种水性聚合物水性聚合物 - 酸极化 一种颜料浆颜料浆 包含防腐颜料(为特定树脂所“包裹”) 包含 多种溶剂多种溶剂 水溶性 包含DI水或RO水PPG Confidential Material-E-Coat6一加伦电泳槽液一加伦电泳槽液PPG Confidential Material-E-Coat7树脂树脂PPG Confidential Material-E-Coat8典型环氧树脂分子结构典型环氧树脂分子结构环氧树脂形成电泳漆膜主框架, 并提供:漆膜硬度, 柔性, 附着力; 湿膜电阻, 包裹颜料等性能.PPG Confidential Material-E-Coat9典型树脂混合典型树脂混合 主树脂 缩孔控制树脂 流平控制树脂 增塑剂 溶剂 80-85% 6-10% 0-5% 2-5% 0-2%PPG Confidential Material-E-Coat10成膜原理成膜原理 (阴极树脂阴极树脂)(-) cathode(+) anodeH O eO H12H2-2H O H12O + 2 e22-2c a tio n s - a n io n s + OH solubleinsolubleprecipitates on cathodeNH NPPG Confidential Material-E-Coat11颜料浆颜料浆PPG Confidential Material-E-Coat12颜料浆组成颜料浆组成PPG Confidential Material-E-Coat13颜料组成颜料组成 Titanium Dioxide 炭黑 DBTO(氧化二丁基锡) 硅酸盐PPG Confidential Material-E-Coat14循环系统的主要作用循环系统的主要作用 搅拌 避免沉积 过滤 除去灰粒 制冷 保持温度 超滤 提供洗液 阳极 保持电导PPG Confidential Material-E-Coat15PPG Confidential Material-E-Coat16槽液循环槽液循环PPG Confidential Material-E-Coat17槽液循环槽液循环PPG Confidential Material-E-Coat18PPG Confidential Material-E-Coat19PPG Confidential Material-E-Coat20PPG Confidential Material-E-Coat21槽液循环槽液循环PPG Confidential Material-E-Coat22置换槽置换槽PPG Confidential Material-E-Coat23泵泵, 过滤网过滤网, 过滤器过滤器PPG Confidential Material-E-Coat24热交换器热交换器PPG Confidential Material-E-Coat25清洗系统清洗系统PPG Confidential Material-E-Coat26闭闭 环环PPG Confidential Material-E-Coat27循环喷淋循环喷淋PPG Confidential Material-E-Coat28浸浸 洗洗PPG Confidential Material-E-Coat29清洗系统清洗系统PPG Confidential Material-E-Coat30超滤系统主要作用超滤系统主要作用 提供闭环清洗超滤液 提供滤出水溶性污染物的方法PPG Confidential Material-E-Coat31超滤膜功能超滤膜功能 提取水及小分子 保留大分子物质 (树脂和颜料) PPG Confidential Material-E-Coat32超超 滤滤 系系 统统PPG Confidential Material-E-Coat33阳阳 极极 系系 统统PPG Confidential Material-E-Coat34阳阳 极极 盒盒PPG Confidential Material-E-Coat35板式阳极结构板式阳极结构PPG Confidential Material-E-Coat36阳极系统阳极系统PPG Confidential Material-E-Coat37供电系统供电系统PPG Confidential Material-E-Coat38电泳基理电泳基理PPG Confidential Material-E-Coat39供供 电电 系系 统统PPG Confidential Material-E-Coat40带带 电电 入入 槽槽PPG Confidential Material-E-Coat41顶部阳极顶部阳极PPG Confidential Material-E-Coat42泳泳 透透 力力电泳漆电泳漆在电场力的作用下在电场力的作用下到达复杂金属凹陷区域深处的到达复杂金属凹陷区域深处的实际效果实际效果PPG Confidential Material-E-Coat43夹板泳透力夹板泳透力PPG Confidential Material-E-Coat44方箱泳透力方箱泳透力PPG Confidential Material-E-Coat45影响泳透力的因素影响泳透力的因素槽液电导槽液电导 施工电压施工电压 槽液温度槽液温度槽液槽液 P/B 通电时间通电时间PPG Confidential Material-E-Coat46影响泳透力的因素影响泳透力的因素施工电压施工电压PPG Confidential Material-E-Coat47影响泳透力的因素影响泳透力的因素槽液电导槽液电导PPG Confidential Material-E-Coat48影响泳透力的因素影响泳透力的因素槽液温度槽液温度PPG Confidential Material-E-Coat49影响泳透力的因素影响泳透力的因素P/BPPG Confidential Material-E-Coat50影响泳透力的因素影响泳透力的因素通电时间通电时间PPG Confidential Material-E-Coat51变化变化槽液电导提高槽液电导提高槽液电导降低槽液电导降低施工电压升高施工电压升高施工电压降低施工电压降低槽液温度升高槽液温度升高槽液温度降低槽液温度降低通电时间增加通电时间增加通电时间减少通电时间减少槽液固含增加槽液固含增加槽液固含减少槽液固含减少湿膜电阻提高湿膜电阻提高湿膜电阻降低湿膜电阻降低槽液槽液P/B 提高提高槽液槽液P/B 降低降低泳透力泳透力+-+-+-+-+-+-外表面外表面膜厚膜厚+-+-+-+-+-+-+影响泳透力的因素影响泳透力的因素PPG Confidential Material-E-Coat52电电 泳泳 烤烤 炉炉PPG Confidential Material-E-Coat53基本设计基本设计 在烤炉入口1/3 处辐射墙 其余 2/3 长度为对流保温段 燃气 直燃式或间接式 5 - 8 分钟升温区 20% - 35% 新鲜空气混合PPG Confidential Material-E-Coat54漆膜烘烤要求漆膜烘烤要求20 分钟分钟 177C (金属金属)PPG Confidential Material-E-Coat55PPG Confidential Material-E-Coat56常见缺陷常见缺陷 流挂 水斑 脏粒 缩孔 重金属区欠烘烤-门柱-铰链-脚踏板 过烘烤 PPG Confidential Material-E-Coat57水水 斑斑 不良导水 出槽喷淋 升温斜率PPG Confidential Material-E-Coat58脏粒脏粒 从车身带入 来自车身吊具 输送链 接油盘 槽液循环不良 槽液过滤不充分 来自烤炉 环境空气PPG Confidential Material-E-Coat59缩缩 孔孔 折边油 输送链润滑油/脂 低 P/B 不兼容冲压油PPG Confidential Material-E-Coat60问题解决问题解决 问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒细菌细菌环境环境杀菌剂杀菌剂 适量补加酸适量补加酸金属颗粒金属颗粒从车身车间带入从车身车间带入加强内部清洗加强内部清洗 加强前处理过滤加强前处理过滤 在前处理电泳系统安放磁在前处理电泳系统安放磁棒棒 电火花电火花清洁铜排清洁铜排清洁触头清洁触头加宽接油盘加宽接油盘PPG Confidential Material-E-Coat61问题解决问题解决问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒颜料颜料颜料沉积颜料沉积加料前搅拌加料前搅拌搅拌前加搅拌前加 10% 水水 低槽液转换率低槽液转换率 加料过快加料过快2-3 GPM 齿轮泵齿轮泵/叶片泵叶片泵柱塞泵柱塞泵/隔膜泵隔膜泵 颜料加料系统加酸颜料加料系统加酸专用加料系统加料专用加料系统加料 加料线太长加料线太长加入循环管路加入循环管路 加料槽停止搅拌加料槽停止搅拌 加料槽为电泳漆加料槽为电泳漆/水所稀释水所稀释置换新鲜颜料置换新鲜颜料 PPG Confidential Material-E-Coat62问题解决问题解决 问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒树脂树脂变性树脂变性树脂清洁树脂储存槽清洁树脂储存槽 树脂加料系统加酸树脂加料系统加酸专用加料系统加料专用加料系统加料泡沫泡沫泡沫吸附颗粒泡沫吸附颗粒查明泡沫来源查明泡沫来源离析离析碱性碱性D.I 水水控制水源电导小于控制水源电导小于 25 微欧微欧 主槽加入浓缩的杀菌剂主槽加入浓缩的杀菌剂将杀菌剂加入超滤系统将杀菌剂加入超滤系统 B20加入浓缩的杀菌剂加入浓缩的杀菌剂事先稀释事先稀释 机械剪切机械剪切提高流量提高流量 更换过滤袋更换过滤袋 主槽金属主槽金属去除金属去除金属 修补槽衬修补槽衬 主槽主槽PH值太高值太高加酸加酸PPG Confidential Material-E-Coat63问题解决问题解决问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒过滤过滤过滤袋尺寸太大过滤袋尺寸太大减少尺寸减少尺寸 过滤袋破裂过滤袋破裂适时更换过滤袋适时更换过滤袋 过滤网错位过滤网错位清理设备清理设备 提高设备强度提高设备强度PPG Confidential Material-E-Coat64问题解决问题解决问题问题原因原因解决方案解决方案最后一道清洗后的松散脏粒最后一道清洗后的松散脏粒水平面灰粒水平面灰粒浸槽太赃浸槽太赃置换清洁置换清洁 改良循环改良循环 改良过滤改良过滤 停止循环去除灰粒停止循环去除灰粒 出口洁净喷淋出口洁净喷淋 D.I. 循环喷淋泥浆循环喷淋泥浆D.I. 循环槽杀菌循环槽杀菌 UF 液太赃液太赃清洁槽壁和蓬顶清洁槽壁和蓬顶 改良超滤改良超滤 细菌控制细菌控制PPG Confidential Material-E-Coat65问题解决问题解决问题问题原因原因解决方案解决方案外观外观橘皮橘皮膜厚太高膜厚太高降低膜厚
