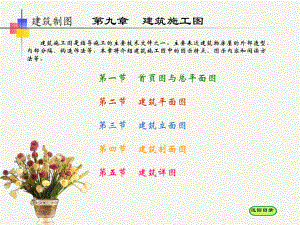

第九章 建筑施工图第一节 首页图与总平面图第二节 建筑平面图第三节 建筑立面图第四节 建筑剖面图第五节 建筑详图 建筑施工图是指导施工的主要技术文件之一。主要表达建筑物房屋的外部造型、内部分隔、构造作法等，本章将介绍建筑施工图中的图示特点、图示内容和阅读方法等。返回目录第九章 建筑施工图 第一节 首页图一般包括图纸目录和设计总说明。编制图纸目录的目的是为查找图纸提供方便。图纸目录列出了全套图纸的类别、各类图纸的数量、每张图纸的图号、图名、图幅大小等。若有些构件采用标准图，应列出它们所在标准图集的名称、标准图的图名和图号或页次。设计总说明中可看到工程的性质、设计的根据和施工提出的总要求。 第一节 首页图与总平面图 总平面图是表明新建房屋及其周围建筑的平面形状、位置、朝向、相互间距和与周围环境的关系的图样。是新建房屋的施工定位、土方施工及施工总平面设计的重要依据。总平面图表示的范围比较大，一般采用1：500、1：1000、1：2000的比例绘制。图中标注的尺寸以米（m）为单位。图中各种地物均采用建筑制图标准中规定的图例表示，总平面图中常用图例见教材相关内容。若用到一些建筑制图标准中没有规定的图例，则应在图中另加图例说明。 阅读建筑总平面图应注意以下内容：图名、比例和有关的文字说明；小区的风向、方位和用地范围；新建房屋的平面形状、大小、朝向、层数、位置和室内外地面标高；新建房屋周围的地形、地物和绿化情况。返回本章总平面图点击查看总平面图拟建大礼堂办公楼新旧两幢教工住宅的西墙对齐风向频率玫瑰图说明：图例：北学生宿舍学生宿舍停车场综合楼教工住宅教工住宅拟建学生宿舍餐厅北返回第一节第九章 建筑施工图 第一节第二节 建筑平面图建筑平面图是房屋的水平剖面图，也就是假想用一个水平剖切平面，沿门窗洞口位置剖开整幢房屋，将剖切平面以下部分向水平投影面作正投影所得到的图样。它主要用来表示房屋的平面形状、大小和房间布置，墙、柱的位置、厚度和材料，门窗的类型和位置等情况。 对于多层建筑，原则上应画出每一层的平面图，并在图的下方标注图名，图名通常按层次来命名，例如：底层平面图、二层平面图等。如果有两层或更多层的平面布置完全相同，则可用一个平面图表示，图名用层层平面图，也可称为标准层平面图。需要注意的是，底层平面图必须单独画出。 标准层平面图底层平面图返回本章第九章 建筑施工图 第二节建筑平面图除了上述各层平面图外，还有局部平面图、屋顶平面图等。局部平面图就是将平面图中的某个局部以较大的比例单独画出，能更清晰地表示它们的形状和标注它们的尺寸。 屋顶平面图也称屋面排水图，它是将房屋直接向水平投影面作正投影所得的图样。用来表示屋顶的形状和大小、屋面的排水方向和坡度、檐沟和雨水管的位置以及水箱、烟道、上人孔等的位置和大小。屋顶平面图可用更小一些的比例绘制。屋顶平面图实例：实例：返回第二节第九章 建筑施工图 第二节返回第二节第九章 建筑施工图 第二节第九章 建筑施工图 第二节返回第二节第三节 建筑立面图 建筑立面图是在与房屋的外立面平行的投影面上所作的正投影，它主要表示房屋的外貌、外墙面装修及立面上构配件的标高和必要的尺寸，也是建筑施工图中最基本的图样之一。 由于建筑立面图按规定只画可见面，所以，若房屋的前后、左右四个立面都不相同，就要画四个立面图。立面图的图名宜根据两端定位轴线编号来命名；对于那些简单的无定位轴线的建筑物，则可按房屋立面的朝向来命名。较简单的对称房屋，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。平面形状曲折的建筑物，可绘制展开立面图，圆形或多边形平面的建筑物，可分段展开绘制立面图，但均应在图名后加注“展开”二字。返回本章建筑立面图点击查看第九章 建筑施工图 第三节返回第三节第九章 建筑施工图 第三节第四节 建筑剖面图 建筑剖面图是房屋的垂直剖面图，即假想用一个或多个平行于房屋立面的垂直剖切平面剖开房屋，移去剖切平面与观察者之间的部分，将留下的部分向投影面作正投影所得到的图样。 建筑剖面图主要用来表示房屋内部的结构形式、分层情况和各部位的联系、材料、高度等。建筑剖面图也是建筑施工图中最基本的图样之一，它与建筑平面图、建筑立面图相互配合，表示房屋的全局。 建筑剖面图的数量应按房屋的复杂程度和施工中的实际需要确定。剖切的位置应选在房屋内部结构比较复杂或典型的部位，并应通过门窗洞的位置，如房屋的入口处、多层房屋的楼梯间或层高不同、层数不同的部位。建筑剖面图的图名应与底层平面图上所标注剖切符号的编号一致，如11剖面图。返回本章建筑剖面图点击查看第九章 建筑施工图 第四节返回第四节第九章 建筑施工图 第四节第五节 建筑详图 建筑平面图、立面图和剖面图三图配合表达了房屋的全貌，但由于所用的比例比较小，房屋上的一些细部构造不能清楚地表示出来，因此在建筑施工图中，除了上述三种基本图样外，还应当把房屋上的一些细部构造，采用较大的比例将其形状、大小、材料和作法详细的表达出来，这种图样称为建筑详图，又称为大样图或节点图。 建筑详图的数量视房屋的复杂程度和平、立、剖面图的比例确定，一般有墙身详图、楼梯详图、阳台详图、门窗详图等。建筑详图通常采用详图符号作为图名，与被索引的图样上的索引符号相对应，并在详图符号的右下侧注写绘图比例。若详图中的某一部位还需要另画详图时，则在其相应部位画上索引符号。若详图采用标准图，只要注明所选用图集的名称、标准图的图名和图号或页次，不必再画详图。 在建筑详图中，对多种材料分层构成的多层构造，如地面、楼面、屋面、墙面、散水等，除了画出各层的材料图例外，还要用文字说明各层的厚度、材料和作法。其方法是用引出线指向被说明的位置，引出线的一端通过被引出的各构造层，另一端画若干条与其垂直的横线，将文字说明注写在水平线的上方或端部，文字说明的次序应与构造的层次一致。返回本章墙身节点详图点击查看楼梯详图点击查看第九章 建筑施工图 第五节 外墙身详图实际上是建筑剖面图的局部放大图，主要表达墙身从防潮层到屋顶各主要节点的构造和作法，当多层房屋的中间各节点构造相同时，可只画出底层、顶层和一个中间层。 墙身节点详图返回第五节第九章 建筑施工图 第五节楼梯详图 楼梯是多层建筑上下交通的主要设施。一般由楼梯段、楼梯平台和栏杆等组成，建造楼梯常用钢材、木材、钢筋混凝土等材料。目前木楼梯很少应用，钢楼梯大多用于工业厂房，在房屋建筑中应用最多的是预制或现浇钢筋混凝土楼梯。 楼梯详图一般包括楼梯平面图、楼梯剖面图和踏步、栏杆等节点详图。楼梯平面图、楼梯剖面图比例要一致，并尽可能画在同一张图纸内，以便对照阅读。踏步等节点详图比例要大些，以便将这些部分的构造表达清楚。 楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修作法等。下面分别介绍楼梯详图的内容及其图示方法。楼梯剖面图楼梯平面图点击查看点击查看楼梯详图点击查看返回第五节第九章 建筑施工图 第五节（阁楼）底层楼梯平面图顶层楼梯平面图:标准层楼梯平面图二层楼梯平面图:下上上下上下 38塑料落水管 外伸150mm返回楼梯详图第九章 建筑施工图 第五节第九章 建筑施工图 第五节返回楼梯详图5厚石材胶粘15厚麽光花岗岩板，稀水泥浆填缝，刷草酸，打蜡厚1：2水泥砂浆找平层刷素水泥浆一道80厚现浇钢筋混凝土板第九章 建筑施工图 第五节返回楼梯详图
