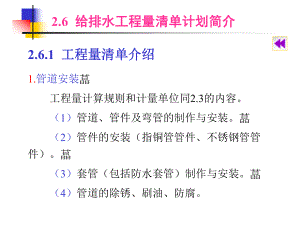

2.6 给 排 水 工 程 量 清 单 计 划 简 介1. 管 道 安 装 工 程 量 计 算 规 则 和 计 量 单 位 同2.3 的 内 容 。 （1 ） 管 道 、 管 件 及 弯 管 的 制 作 与 安 装 。 （2 ） 管 件 的 安 装 （ 指 铜 管 管 件 、 不 锈 钢 管 管件 ） 。 （3 ） 套 管 （ 包 括 防 水 套 管 ） 制 作 与 安 装 。 （4 ） 管 道 的 除 锈 、 刷 油 、 防 腐 。 2.6.1 工 程 量 清 单 介 绍 （5 ） 管 道 绝 热 及 保 护 层 安 装 、 除 锈 、 刷 油 。 （6 ） 给 水 管 道 的 消 毒 、 冲 洗 。 （7 ） 水 压 试 验 等 。 2. 支 架 的 制 作 与 安 装 工 程 量 计 算 规 则 和 计 量 单 位 同2.3 的 内 容 ， 同 时还 包 括 支 架 的 除 锈 和 刷 油 。 3. 管 道 附 件 的 安 装 工 程 量 计 算 规 则 和 计 量 单 位 同2.3 的 内 容 。 4. 卫 生 器 具 制 作 安 装 工 程 量 计 算 规 则 和 计 量 单 位 同2.3 的 内 容 ， 同 时还 包 括 附 件 的 安 装 。 其 中 水 箱 的 制 作 安 装 中 包 括 了水 箱 的 制 作 、 安 装 、 除 锈 、 刷 油 、 保 温 和 水 箱 支 架的 制 作 、 安 装 、 除 锈 和 刷 油 。 1. 给 水 工 程 设 计 要 求 （1 ） 管 材 及 连 接 ： 给 水 管 材 采 用 铝 塑 复 合 管 ，丝 扣 连 接 。 （2 ） 水 表 安 装 详 见GB77S1451710 。 （3 ） 给 水 管 道 试 验 压 力 ： PN 0.8MPa 。 2.6.2 工 程 量 清 单 实 例 以 某 商 业 楼 给 排 水 施 工 预 算 为 例 ， 介 绍 工 程 量清 单 在 给 排 水 工 程 中 的 应 用 。 2.6.2.1 某 商 业 楼 给 排 水 施 工 图2. 排 水 工 程 设 计 要 求 （1 ） 管 材 及 连 接 室 内 及 底 层 埋 地 排 水 管 采 用 白 色UPVC 排 水 管 ，胶 粘 连 接 。 室 外 排 水 管DN200mm 时 采 用 混 凝 土 承 插 ， 水泥 接 口 。 安 装 详 见GB95S2228 。 （2 ） 排 水 检 查 口 安 装 高 度 距 离 所 在 楼( 地) 面 高度 为1m 。 室 内 排 水 橫 管 与 橫 管 、 橫 管 与 立 管 连 接 应采 用45 三 通 ， 排 水 立 管 与 排 出 管 连 接 应 采 用 两 个45 弯 头 。 （3 ） 排 水 管 无 注 明 者 ， 采 用 以 下 标 准 坡 度 施 工 ： DN50 ，i=0.035 ；DN75 ，i 0.025 ；DN100 ，i=0.02 ；DN100200 ，i 0.01 ；DN300 ，i 0.008 。 （4 ） 排 水 管 安 装 完 毕 后 需 做 灌 水 试 验 ， 检 查 无漏 水 方 为 合 格 。 （5 ） 室 内 排 水 立 管 每 层 应 设 置 一 个 伸 缩 节 。 （6 ） 化 粪 池 安 装 详 见GB92S213 （ 一 ）5 （12A00 型 ） 。 3. 消 防 工 程 设 计 要 求 （1 ） 室 内 消 防 栓 安 装 高 度 为 栓 口 中 心 距 楼 （ 地 ）面1.20m ， 出 水 方 向 与 设 置 消 防 栓 的 墙 面 成90 。 （2 ） 本 设 计 中 消 防 栓 选 用SGY24 型 成 套 产 品 ，室 内 消 防 栓 采 用SN65 型 （C19 水 枪 ， 水 龙 带L 25m ） 。 （3 ） 室 内 消 防 水 管 采 用 镀 锌 钢 管 ， 丝 扣 连 接 ，刷 银 色 调 和 漆 两 遍 。 （4 ） 室 外 消 防 水 泵 接 合 器 安 装 详 见GB86S6472 。 （5 ） 室 外 地 上 消 防 栓 安 装 详 见GB88S1644 。4. 其 他 要 求 （1 ） 所 有 管 道 在 穿 越 楼 板 时 ， 需 预 留 套 管 。 （2 ） 未 尽 事 项 请 按 照 国 家 现 行 有 关 施 工 规 范 标准 执 行 。 5. 给 排 水 施 工 图 见 图2.33 至 图2.35 。 图 2.33给 排 水 消 防 系 统 图 （ 1 100） 图 2.34卫 生 间 大 样 图 （ 1 50） 及 图 例 图2.35一层给排水平面图（1 100） （1 ） 本 施 工 图 预 算 是 按 某 商 业 楼 给 排 水 施 工 图计 算 工 程 量 。 （2 ） 定 额 采 用2000 年 全 国 统 一 安 装 工 程 预 算定 额 省 价 目 表 及 省 建 设 工 程 费 用定 额 。 （3 ） 本 工 程 属 于 三 类 工 程 ， 施 工 企 业 按 乙 类 取费 。 （4 ） 材 料 价 格 按2000 年 地 区 建 设 工 程 材料 预 算 价 格 取 定 。 2.6.2.2 编 制 依 据 工 程 量 计 算 表 、 主 要 材 料 价 格 表 、 给 排 水 工 程量 清 单 综 合 单 价 分 析 表 分 别 见 表2.22 、 表2.23 、 表2.24 （ 详 见 71 ） 。
