钢筋工程施工技术.ppt

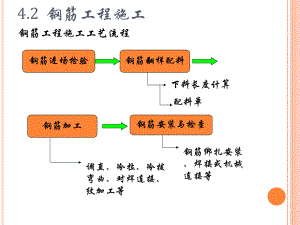

钢筋工程施工工艺流程钢筋进场检验钢筋翻样配料钢筋加工钢筋安装与检查下料长度计算配料单调直、冷拉、冷拔弯曲、对焊连接、纹加工等钢筋绑扎安装、焊接或机械连接等4.2钢筋工程施工平法：混凝土结构施工图平面整体表示方法，就是把结构构件的尺寸、 标高和配筋等， 按照平面整体表示方法的制图规则， 整体直接表示在各类构件的结构布置平面图上, 再与标准构造详图相配合，结合成一套新型完整的结沟表示方法。平法施工图基本内容：（1） 平法施工图是在平面布置图上表示墙、板、梁、柱的构件尺寸和配筋方式。（2） 地下和地上各层的结构楼面标高、结构层高以及相应的结构层号，用表或者其他方式注明。（3）结构总说明： 有抗震要求时的抗震设防烈度及抗震等级；无抗震要求时也应该注明； 各类构件的混凝土强度等级及钢筋级别，以确定相应的纵向受拉钢筋的最小锚固长度和最小搭接 的长度等： 墙身分布筋，墙、柱纵筋，梁 上部贯筋等的接头形式以及相关要求；混凝土保护层厚度及有特殊要求时，构件的环境类别。4.2.1混凝土结构平法施工图识读基础知识第7号框架梁（三跨），宽300，高700箍筋为HPB300钢筋，直径10，加密区100间距/非加密区200间距（双肢箍）；2根直径25的二级通长筋两侧面共配置4根直径18的受扭二级钢筋梁顶标高相对于标准层楼面标高低0.100m上层上一排4根纵筋直径25的二级钢筋，下一排2根纵筋直径25的二级钢筋下层4根纵筋直径25的二级钢筋上层4根纵筋直径25的二级钢筋一、梁的平法标注梁的平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。平面注写方式包括集中标注和原位标注。1、集中注写表达梁的通用数值。表达梁的特殊数值。*集中标注不适用于梁时，原位标注取值优先。梁截面尺寸注写示意(a)加腋梁截面尺寸注写示意；(b)悬挑梁不等高截面尺寸注写示意集中注写内容：（五项必注值、一项选注值）梁编号梁截面尺寸梁截面尺寸为必注值,用bh表示；当为加腋梁时，用bh 、YC1 C2表示，其中Y表示加腋 ，C1为腋长 ， C2为腋高 ；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为bh 1/h2。箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。例如 ： 100 / 200(2)表示箍筋为 HPB235级钢筋,直径为 8 mm ,加密区间距为 100 mm,非加密区间距为200 mm,均为两肢箍。梁上部通长筋或架立筋例如：2 22 +(4 2）用于六肢箍，其中2 22为贯通筋，4 2为架立筋。梁侧面纵向构造钢筋或受扭钢筋配置当梁腹板高度hw450mm时，需配置纵向构造钢筋，此项注写值以大写字母G打头，且对称配置。当梁侧面需配置受扭纵向钢筋时 ， 此项注写值以大写字母 N 打头 ，且对称配置。梁顶面标高高差（选注值）。梁顶面标高的高差是指相对于结构层楼面标高的高差值。有高差时，须将其写人括号内，无高差时不注。2、原位注写图1.19 梁的配筋图截面注写方式1、列表注写方式 (1)注写柱编号二、柱的平法标注柱的平法施工图是在柱平面布置图上采用列表注写方式或截面注写方式表达。(2)注写各段柱的起止标高(3)注写柱截面尺寸(4)注写柱纵筋(5)注写箍筋类型及箍筋肢数(6)注写柱箍筋柱平法施工图列表注写计划调节示例柱平法施工图列表注写计划调节示例柱平法施工图截面注写方式示例柱平法施工图截面注写方式示例2、截面注写方式梁平法施工图梁平法施工图三、剪力墙的平法标注1、列表注写方式分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式来表达剪力墙平面施工图。剪力墙平法施工图是在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。4.2.2钢筋配料根据钢筋混凝土构件配筋图，绘出各种形状和规格的单根钢筋简图并编号，然后分别计算下料长度和根数，填写配料单，申请加工。绘单根钢筋简图、编号填写配料单计算下料长度和根数1、钢筋下料长度计算混凝土构件中的钢筋形状直钢筋直钢筋+弯钩弯起钢筋箍筋混凝土保护层厚度（MM）项次环境与条件构件名称混凝土强度等级C20C25及C30C351室内正常环境板、墙、壳梁和柱15252露天或室内高湿度环境板、墙、壳梁和柱3545253515253有垫层无垫层基础3570几种常用钢筋的长度计算： 直钢筋 计算长度=构件长度两端砼保护层厚度砼保护层厚度25构件长度带弯钩直钢筋计算长度=构件图示长度两端砼保护层厚度弯钩增加长度光圆钢筋末端应做半圆弯钩；一般斜弯钩仅用在12MM以下的受拉主筋和箍筋中；直弯钩只用于板中小规格钢筋、柱钢筋的下部及支座中的构造钢筋。弯起钢筋计算长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度h为弯起钢筋扣除构件保护层之间的净高钢筋弯曲调整值一般钢筋成型后量度尺寸都是沿直线量外包尺寸，而钢筋加工前都是按轴线长度直线下料的，因此，弯曲后钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值（或称弯曲量度差）。既在下料时，下料长度应等于外包尺寸减去弯曲调整值。钢筋弯曲角度30456090135弯曲调整值0.35d0.5d0.85d2d2.5d箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高承载能力。在构件中，箍筋应做成封闭式。箍筋下料长度=箍筋周长+弯钩增加长度-箍筋调整值箍筋个数= 1 主筋长度 箍筋间距 【例】某建筑物简支梁配筋如图所示，试计算钢筋下料长度。钢筋保护层取25mm。(梁编号为L1共10根) 图 某建筑物简支梁配筋解解1 1、计算钢筋下料长度、计算钢筋下料长度 号钢筋下料长度(6240+2200-225)-2225+26.2525=6802(mm)号钢筋下料长度6240-225+26.2512=6340(mm)号弯起钢筋下料长度 上直段钢筋长度240+50+500-25=765(mm) 斜段钢筋长度(500-225)1.414=636(mm) 中间直段长度6240-2(240+50+500+450)=3760(mm) 下料长度(765+636)2+3760-40.525+26.2525=6824(mm)号钢筋下料长度计算为6824mm。 号箍筋下料长度 宽度200-225+26=162(mm) 高度500-225+26=462(mm) 下料长度为(162+462)2+50=1298(mm) 箍筋个数：n=主筋长度/箍筋间距+1=（6240-225/200）+1=32（根）2、绘出各种钢筋简图(见下表)。 钢筋配料单 2、钢筋挂牌钢筋冷加工1、冷拉4、调直2、冷拔3、除锈5、切割6、弯曲钢筋接头的连接
