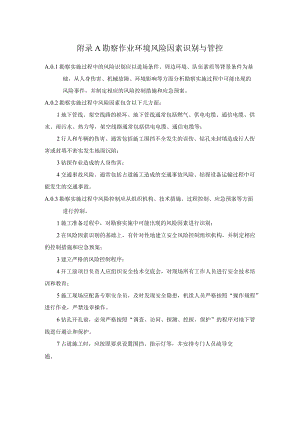

附录A勘察作业环境风险因素识别与管控A.0.1勘察实施过程中的风险识别应以进场条件、周边环境、队伍素质等背景条件为基础，从人身伤害、机械故障、环境影响等方面分析勘察实施过程中可能出现的风险事件，并制定相应的风险控制措施和应急预案。A.0.2勘察实施过程中风险因素包含以下几方面：1地下管线、架空线路的损坏。地下管线通常包括燃气、供电电缆、通信电缆、供水、雨污水、热力等，架空线路通常包括供电电缆、通信电缆等；2行人和车辆的伤害。通常包括施工围挡不全发生的误伤、钻孔未封填造成行人伤害或封填不密实发生地面沉陷；3钻探作业造成的人身伤害；4交通事故风险。通常包括占道施工造成的交通事故风险、钻探设备运输过程中可能发生的交通事故。A.0.3勘察实施过程中风险控制应从组织机构、技术措施、过程控制、应急预案等方面进行控制。1施工准备过程中，对勘察实施中可能出现的风险因素进行识别；2在风险因素识别的基础上，有针对性地建立安全风险控制组织机构，并制定相应的控制措施和应急预案；3建立严格的风险控制程序；4开工前项目负责人应组织安全技术交底会，对现场所有工作人员进行安全技术培训和教育；5施工现场应配备专职安全员，及时发现安全隐患，机组人员严格按照“操作规程”进行作业，严禁违章操作。6钻孔开孔前，必须严格按照“调查、访问、探测、挖探、保护”的程序对地下管线进行避让和保护。7占道施工时，应按照要求设置围挡、指示灯等，并安排专门人员疏导交通。附录B工程周边环境调查B.0.1工程周边环境调查工作应符合下列要求：1工程周边环境调查工作宜在设计工作开展前完成，根据不同阶段的设计及工程技术要求，确定调查范围、对象和内容，满足相应阶段的设计需求；2工程周边环境调查工作是开展岩土工程勘察工作的基础条件之一，应单独开展；3工程周边环境调查采用资料收集、实地调查、测量等方法为基础手段开展工作，当调查成果不能满足设计需要（如未取得资料、资料精度不足等）且对工程影响较大的环境建（构）筑物或管线，宜采用坑探、物探或其它方法进行深入调查；4工程施工前，应邀请产权单位会同施工单位对调查成果进行现场核查并会签；5对需要进行鉴定的工程周边环境对象应由具有鉴定资质的单位进行。B. 0.2工程周边环境调查的范围：1）车站：线路中线两侧Ioom（含车站两端外延50米范围）内且包括车站上方及相邻道路路宽范围内的管线；2）区间：线路中线两侧50m范围内（路口段100米）且包括区间上方及相邻道路路宽范围内的管线。C. 0.3工程周边环境调查的内容一般包括调查对象的名称、地理位置、平面布置、类型、用途、规模、修建年代或竣工日期，权属单位或管理单位，建设、设计、施工等单位，使用（或在建）现状，设计、施工和竣工资料等。B.0.4工程周边环境调查内容应满足下列要求：1地上建（构）筑物一般需调查建筑层数、高度、结构形式、基础型式、基础埋深（标高）、地基处理的范围和材质、围（支）护结构的形式及主要设计参数、地基变形允许值及沉降观测资料等内容；2桥梁需重点调查桥宽、桥长、跨度；桥梁限载、限速、桥面破损情况；结构形式、墩台基础型式、桩基参数（桩长、桩径等）、变形控制要求及监测资料等内容；3道路需重点调查道路等级、路面材料、路面宽度、路基填料及填筑厚度、使用现状等内容;4路堤（嵌）需调查边坡挡土结构物的基础型式、排水设施、地基处理方法、破损及渗漏情况等内容；5地表水体需调查水体名称、范围、水流方向、水底淤泥厚度、防洪水位、河床冲刷标高、通航要求、防渗方式、渗漏情况等内容；6水工建筑需调查基础型式及主要设计参数、结构型式、建成年代、地基处理方法及主要设计参数等内容；7水井需调查井深、井径、井壁材质、出水量、服务范围等内容；8地下构筑物一般需调查结构形式、外轮廓尺寸、顶（底）板埋深（标高）、原施工开挖范围、围（支）护结构形式及主要设计参数、抗浮措施、施工方法等内容；9隧道按地下构筑物开展一般调查以外，尚需调查隧道断面尺寸、衬砌厚度、施工方法、附属结构（通道、洞门、竖井、小室）、变形缝设置及渗漏情况等内容；10地下综合管廊按地下构筑物开展一般调查以外，尚需调查廊内管线种类及运行情况；11地下人防工程按地下构筑物开展一般调查以外，尚需调查出入口位置及充填情况；12地下管线需调查管线的类型、功能、材质、规格、坐标位置、走向、埋设方式、埋深（标高）、施工方法等内容；13架空管线需调查悬高、线塔（杆）的位置、基础型式及埋深等内容；14各类管道调查内容包括接口形式、拐点坐标、节（阀）门（或检查井）位置、载体特征（压力、流量、流向）、使用情况（正常、废弃、渗漏）等内容；15文物需调查文物等级、保护控制范围及要求等内容；16古树需调查名称、种类、位置、管理单位、树龄、树干直径和树冠投影直径等；17既有轨道交通设施一般调查敷设方式、线路形式、道床形式、行车间隔、运行速度、车辆荷载、轨道变形要求等内容；18轨道交通设施地面线参照道路调查内容;19轨道交通设施地下线参照隧道调查内容;20轨道交通设施高架线参照桥梁调查内容。B.0.5工程周边环境调查成果资料应满足下列规定：1工程周边环境调查成果资料包括调查报告与成果文件。2调查报告应根据调查的目的与任务、技术要求、调查对象等具体情况编写，主要包括工程概况、工作目的与依据、调查范围、对象和内容、调查方法与手段、调查工作量、调查情况、资料获取方式及来源、遗留问题说明、建议等。3建（构）筑物调查成果文件应包括：调查对象成果表、调查对象平面位置图、调查对象的原始资料影像记录、现场探测验证工作成果等；4管线调查成果文件应包括：利用的已有成果资料、坐标和高程的起算数据文件以及仪器检验、校准记录；控制点和管线点的观测记录和计算资料、检查验证记录及权属单位审图记录；综合管线图、专业管线图、管线断面图、控制点及管线点成果表、管线图形及属性数据文件等。附录C岩石风化程度划分D. 0.1泥岩风化程度划分，见表C.0.1o表COl泥岩风化程度划分岩石类别风化程度野外特征参数指标压缩波波速Vp(ms)剪切波波速Vs(ms)标贯击数实测值N中生届泥岩(含砂质泥岩)全风化组织结构基本破坏，但尚可辨认，有残余结构强度，风化呈土柱状，手可掰断35()<vp<7002(X)<vs<30030<N<50强风化组织结构已大部分破坏，矿物成分已显著变化，风化裂隙很发育，岩芯呈柱状，干时可用手折断，浸水或干湿交替时可迅速软化或崩解700<vp1000300<vs50050<N100中等风化组织结构部分破坏，矿物成分发生变化，岩芯棱角有割手感，岩芯呈柱状，锤击易碎，锤击声哑vp>1000vs>500N>100C.0.2砂岩风化程度划分，见表C.0.2。表C.0.2砂岩风化程度划分岩石类别风化程度野外特征参数指标压缩波波速Vp(m/s)剪切波波速Vs(m/s)标贯击数实测值N全风化组织结构基本破坏，但尚可辨认，有残余结构强度，风化呈土柱状、碎块状，手可掰断400<vp<700250<vs<4003O<N<8O中生届砂岩(含砾岩)强风化组织结构已大部分破坏，矿物成分已显著变化，风化裂隙很发育，岩芯呈柱状、碎块状，干时可用手折断，浸水或干湿交替时可迅速软化或崩解700<vp<1200400<vs<60080<N<200中等风化组织结构部分破坏，矿物成分发生变化，岩芯棱角有割手感，风化裂隙发育，岩芯呈柱状、块状，锤击易碎vp>1200vs>600N>200C.0.3花岗岩风化程度划分，见表C.0.3。表C.0.3花岗岩风化程度划分岩石类别风化程度野外特征参数指标压缩波波速Vp(ms)剪切波波速Vs(ms)标贯击数实测值N中生代花岗岩全风化组织结构基本破坏，但尚可辨认，有残余结构强度，风化呈土混砂砾状或土夹碎粒状，手可掰断500<vp800300<vs45030<N70强风化组织结构已大部分破坏，矿物成分已显著变化，风化裂隙很发育，岩体破碎，岩体被切割呈20mm200mm岩块，用手可折断800<vp1400450<vs8007O<N3OO中等风化组织结构部分破坏，矿物成分基本未变化，风化裂隙发育，岩体被切割呈0.2m0.5m岩块，锤击声脆，且不易击碎vp>1400vs>800N>300附录D风化岩抗剪强度指标经验值表DOl风化岩抗剪强度指标经验值表参数地层粘聚力c,kPa内摩擦角,°范围值/中位数泥岩、泥（钙）质胶结砂岩、砾岩全风化2545/351525/20强风化4065/501830/25中等风化80-120/1003050/35花岗岩全风化3040/351525/20强风化3570/553055/40
