海绵城市建设工程连续孔隙率、透水系数、土壤入渗率、排空时间、滞留水位、塑料模块排空时间试验方法.docx

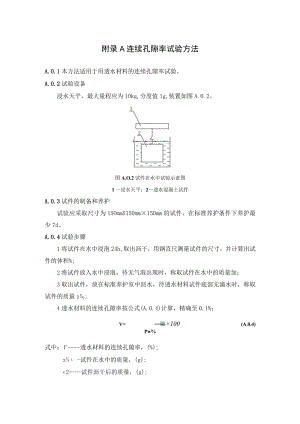

附录A连续孔隙率试验方法A.0.1本方法适用于用透水材料的连续孔隙率试验。A.0.2试验设备浸水天平，最大量程应为IOkg,分度值1g,装置如图A.0.2。图A.O.2试件在水中试验示意图1一浸水天平；2透水混凝土试件A.0.3试件的制备和养护试验应采取尺寸为15OmmX150mm×150mm的试件，在标准养护条件下养护最少7d。A.0.4试验步骤1将试件在水中浸泡24h,取出沥干，用钢直尺测量试件的尺寸，并计算出试件的体积%;2将试件放入水中浸泡，待无气泡出现时，称取试件在水中的质量加；3取出试件，放在标准养护室中沥水，待透水材料试件底部无滴水时，称取试件的质量z¾2;4透水材料的连续孔隙率按公式(A.0.4)计算，精确至0.1%；V=一恤×100(A.0.4)Pw%式中：V透水材料的连续孔隙率，(%);z¾试件在水中的质量，(g);2试件沥干后的质量，(g);水的密度取L(gcm3);Vb试件的体积，(CnI3);5试验结果评定以三个试件试验的算术平均值作为该组试件的试验结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。附录B透水系数试验方法B.0.1本方法适用于用路面渗水仪测定透水路面的透水系数。B.0.2试验设备1路面渗水仪，上部盛水量筒由透明有机玻璃制成，容积600mL,上有刻度，在IOOnlL及50OnlL处有粗标线，下方通过IOmIn的细管与底座相接，中间有一开关；量筒通过支架联结，底座下方开口内径中150mm,外径中165mm,仪器附压重钢圈两个，每个质量约5kg,内径60mm,装置如图B.0.2；图B.0.2渗水仪（单位：mm）1一透明有机玻璃筒；2螺纹连接；3一顶板；4一阀；5一立柱支架;6压重钢圈；7一把手；8密封材料；9底座-EiU-2水筒及大漏斗；3秒表；4密封材料：黄油、玻璃腻子、油灰或橡皮泥等；5接水容器；6其他：水、红墨水、粉笔、扫帚等。B.0.3试验方法1准备工作：在洁净的水桶内滴入几点红墨水，使水成淡红色。组装路面渗水仪；2试验步骤：D将试件放置于坚实的平面上，在试件表面上沿渗水仪底座圆圈位置抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满试件表面混合料的缝隙，且牢固地粘结在试件上，密封料圈的内径与底座内径相同，约15Omm；将渗水试验仪底座用力压在试件密封材料圈上，再加上压重钢圈压住仪器底座；2)用适当的垫块如混凝土试件或木块在左右两侧架起试件，试件下方放置一个接水容器；关闭渗水仪细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL；3)迅速将开关全部打开，水开始从细管下部流出，待水面下降IoOmL时，立即开动秒表，每间隔60s,读记玻璃筒刻度一次，至水面下降50OmL时为止。试验过程中，应观察渗水的情况；4)按以上步骤对同一种材料制作3块试件测定透水系数，取其平均值作为检测结果。B.0.4透水系数应按公式(B.0.4)计算，计算时以水面从IOOmL下降至50OmL所需的时间为标准，若试验时间过长，亦可采用3min通过的水量计算：CW=尘色X60(B.0.4)式中：CA透水系数，(mLmin)；匕第一次读数时的水量(通常为IOOmD,(mL)；V2第二次读数时的水量(通常为500mL),(mL)；t1第一次读数时的时间，(s)；t2第二次读数时的时间，(S)oB.0.5透水系数试验以3个试样的平均值作为试验结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。附录C土壤入渗率试验方法c.o.本方法适用于生物滞留设施土壤的入渗率的试验。C.0.2试验设备。1入渗仪，装置如图C.0.2；2秒表。图C.O.2入渗仪1一封底金属圆简；2金属孔板；3测水压；4一玻璃测压管；5溢水孔；6渗水孔；7调节管；8滑动支架；9-供水瓶；10供水管；11一止水夹；12容量为50OnIL的量筒；13一温度计；14一试样；15砾石层C.0.3试验方法1准备工作：组装仪器，检查各管路接头是否漏气。连接供水管；2试样步骤：D取下封底金属圆筒，底部放入一片滤纸，铺设20mm粗砂过渡层，然后装入3kg4kg风干土样，试样分层装入圆筒，每层厚20mm30mm,用木锤轻轻击实，要求土样均匀，试样高出测压孔30rn40m为止,再在土样上部放入一张滤纸，铺设20mm砾石缓冲层，加水饱和，待试样饱和后，继续使水位缓缓上升至溢水孔;2）用烧杯迅速向玻璃管加水至玻璃管上标线，水头建立后，立即打开供水阀，同时打开秒表计时，三者要求同时进行，动作要迅速、准确、细心;3）试验开始后秒表不能中断，准确记录单位时间t内量筒内的渗透水量QoC.0.4土壤的入渗率应按按公式（C.0.4）计算:(C.0.4)2QLAr(H1+72)土壤的入渗率，（CnIs）;时间方秒内的渗透水量，（cm3）；两侧压孔中心间的试样高度，（cm）；试样的断面积，（Cm%T时间，（s）；H、H2水位差，（Cm）OC.0.5试验结果评定土壤入渗率试验为平行试验，以三次试验平均值作为最终结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。附录D土壤排空时间试验方法D.0.1本方法适用于土壤排空时间试验。D.0.2试验设备试验设备由水位计、渗透管、观测管、纱布、防水布等组成，装置如图D. 0.20图D.0.2观测管测定图（单位：mm）D.0.3试验步骤1在预定试验位置钻孔至透水基层，钻孔孔径IlOmnb渗透管底部用防水布包扎垂直安置在钻孔中；2在渗透管间插入观测管，并在观测管上打直径5mm圆孔，用20目纱布进行包裹；观测管高于地面20Omm300mm;滤水管与钻孔孔壁间应灌砂填实，上部应做好防水密封；水位管管口应加盖保护；3观测管直径宜为50mm70mm;注水后在预先设计的观测管内用水位计观测土壤排空时间；观测时，应注意水位管阻塞或被测水位管与其他含水层连通导致的观测值失真。D.0.4试验结果评定土壤排空时间试验以3个试样的平均值作为试验结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。附录E滞留水位试验方法E.O.1本方法适用于透水找平层中滞留水位的试验。E.0.2试验设备试验设备由水位计、渗透管、观测管、纱布、防水布等组成，装置如图E. 0.2。Io-QoOqooooooOOQQOO透水面层透水孔透水找平层透水基层透水底基层图E.0.2观测管测定图（单位：mm）E.0.3试验步骤1在预定试验位置钻孔至土基，钻孔孔径IlOnlm,渗透管底部用防水布包扎垂直安置在钻孔中；2在渗透管间插入观测管，并在观测管上打直径5mm圆孔，用20目纱布进行包裹。观测管口高于地面20OmnI300mm;滤水管与钻孔孔壁间应灌砂填实，被测含水层与其他含水层间应采取有效的隔水措施，含水层以上部位应用黏土封孔,水位管管口应加盖保护；3观测管直径宜为50mm70mn0注水后在预先设计的观测管内用水位计观测滞留水位；观测时，应注意水位管阻塞或被测水位管与其他含水层连通导致的观测值失真。E.0.4试验结果评定滞留水位试验以3个试样的平均值作为试验结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。附录F塑料模块排空时间试验方法F.0.1本方法适用于塑料模块排空时间的测定。F.0.2试验设备试验设备由供水系统、塑料模块、排水系统、秒表等组成，装置如图F. O.2o图F.0.2塑料模块排空时间测定图（单位：S）F.0.3试验步骤1将塑料模块连接上供水系统及排水系统；进、出水管接口应严密，无渗漏；2蓄水观测塑料模块结构完整性及有无渗漏情况，检测后排出；3将供水系统打开，进行注水；当塑料模块注水完毕后，关闭注水系统。打开排水系统，用秒表记录排空时间。F.0.4试验结果评定塑料模块排空时间试验以3个试样的平均值作为试验结果。三个计算值中的最大值或最小值中如有1个值与中间值的差值超过中间值的15%时，则取中间值作为该组试件的试验结果。如果最大值和最小值与中间值的差值均超过中间值的15%时，则该组试验结果无效。13
